SF32LB57-DevKit-LCD开发板使用指南

开发板概述

SF32LB57-DevKit-LCD开发板基于高性能 SF32LB57-MOD-WD 模组打造，专为 DPI-RGB 并行显示、DCMI 摄像头、音频播放/录音 及 Wi-Fi 等多媒体 AIoT 应用场景量身定制。该开发板集成了一颗双核 Arm Cortex-M33 STAR-MC1 @240MHz 的 SF32LB57 芯片，并板载 Wi-Fi / 蓝牙Combo、QSPI 启动 Flash、LCD 连接器、摄像头连接器、音频功放、PDM 麦克风、TF 卡座及树莓派兼容 40P 扩展排针，可充分满足智能 HMI、可视对讲、智能穿戴等产品的研发需求。

在硬件接口配置上，开发板提供了丰富的扩展资源：USB Type-C 串口调试、USB2.0 FS、40P 0.5mm 间距 DPI-RGB888 FPC 显示接口、24P 0.5mm 间距 DCMI 摄像头接口、TF 卡座、1.25mm 扬声器接口、双 PDM 麦克风、3 路 GPADC 按键、树莓派兼容 40P 2.54mm 双排针等，方便开发者进行程序调试、数据传输及外设扩展。

依托其完善的硬件架构与接口设计，该开发板可高效助力开发者完成各类接口外设的驱动开发工作，显著降低硬件开发难度、简化研发流程，进而缩短产品从研发到量产上市的周期。

SF32LB57_DevKit-LCD开发板实物正面照

SF32LB57_DevKit-LCD开发板实物背面照

特性列表

该开发板具有以下特性：

1. 核心模组

   • 板载 SF32LB57-MOD-WD 模组，模组内部集成：

     • SF32LB57X 系列芯片（3.3V 供电系列），双核 Arm Cortex-M33 STAR-MC1 @240MHz，1968 CoreMark

     • 片上 SRAM 592KB（HPSYS 512KB + LPSYS 80KB，全部 Retention）

     • 合封 QSPI-NOR Flash（启动 Flash）与可选 OPI-PSRAM（依具体模组料号）

     • 合封 AIC8800D40LS-N 系列 Wi-Fi 芯片，SDIO 接口

     • 48MHz 晶体(SF32LB57X) + 40MHz 晶体(AIC8800D40LS-N)

   • 模组封装为邮票孔/焊盘形式，便于直接贴片或焊接于底板

2. 显示接口

   • 大核 DPI-RGB 并行显示接口，40P 0.5mm 间距 FPC 连接器（FPC1）

   • 正点原子标准 40P RGB 线序接口，支持FreeIO配置，QSPI、MCU8080、EPD和JDI接口都可以从这个40P的FPC上转接测试。

   • 默认支持 RGB888（24bit 数据），软件可配置为 RGB565 等位宽

   • 支持 ePicasso 3.0 2D/2.5D 图形硬件加速，最高 2048×2048、60fps 全屏刷新

3. 摄像头接口

   • DCMI DVP 摄像头接口，24P 0.5mm 间距 FPC 连接器（FPC4）

   • 支持 GC032A、OV2640、OV5640、OV3660 等常见 DVP 摄像头模组

   • 板载摄像头电源：DVDD_1V5 / DVDD_2V8 / AVDD_2V8 独立 LDO

4. 音频接口

   • 1× 24-bit 高保真 DAC 输出，经板载 Class-D 音频功放（NS4150B）驱动扬声器

   • 板载 1.25mm 间距 2P 扬声器连接器（J7）

   • 2× PDM 数字麦克风（MSM261DGT007 / 同封装兼容型号LMD4020T261-AC23），支持双麦阵列

5. USB

   • USB Type-C 接口 ×2：

     • 一个为 USB-to-UART（CH343P），用于程序下载和软件调试，同时可供电

     • 一个为 USB2.0 FS（直连芯片 PA35/PA36），用于 USB 从设备开发，可供电

6. TF 卡

   • 支持 1bit SDIO 接口的 TF 卡，板载 Micro SD 卡插槽（J6）

7. 蓝牙/Wi-Fi

   • 模组内部集成 AIC8800D40LS-N 系列 Wi-Fi 芯片

   • 板载 IPEX-1 代天线座（ANT）

   • 预留 SDIO Wi-Fi 控制信号及 Host 唤醒、天线切换等 IO

8. 扩展接口

   • 40pin-2.54mm 间距双排针（J3），兼容树莓派 40P 电源和地线序

   • 引出多路 GPIO、I2C、SPI、UART、SWD 调试信号

9. 人机交互

   • 3 路 GPADC 电阻分压按键（KEY-1 / KEY-2 / KEY-3）

   • 1 个硬件复位按键（KEY-RSTN）

   • 3 个用户 LED（红 / 绿 / 蓝，由 IO 扩展器驱动）

   • 1 个 WS2812B 可寻址 RGB LED（PA11 驱动）

10. 电源

    • 支持 USB Type-C 5V 供电

    • 主 3.3V 电源：ETA3425D2G Buck（U4）

    • 独立 Wi-Fi 3.3V 电源：ETA3425D2G Buck（U7），由 IOEX_WF_PWREN 控制

    • IO 扩展器：AW9523BTOR（U11），I2C 接口，扩展 16 路可控 IO

功能框图

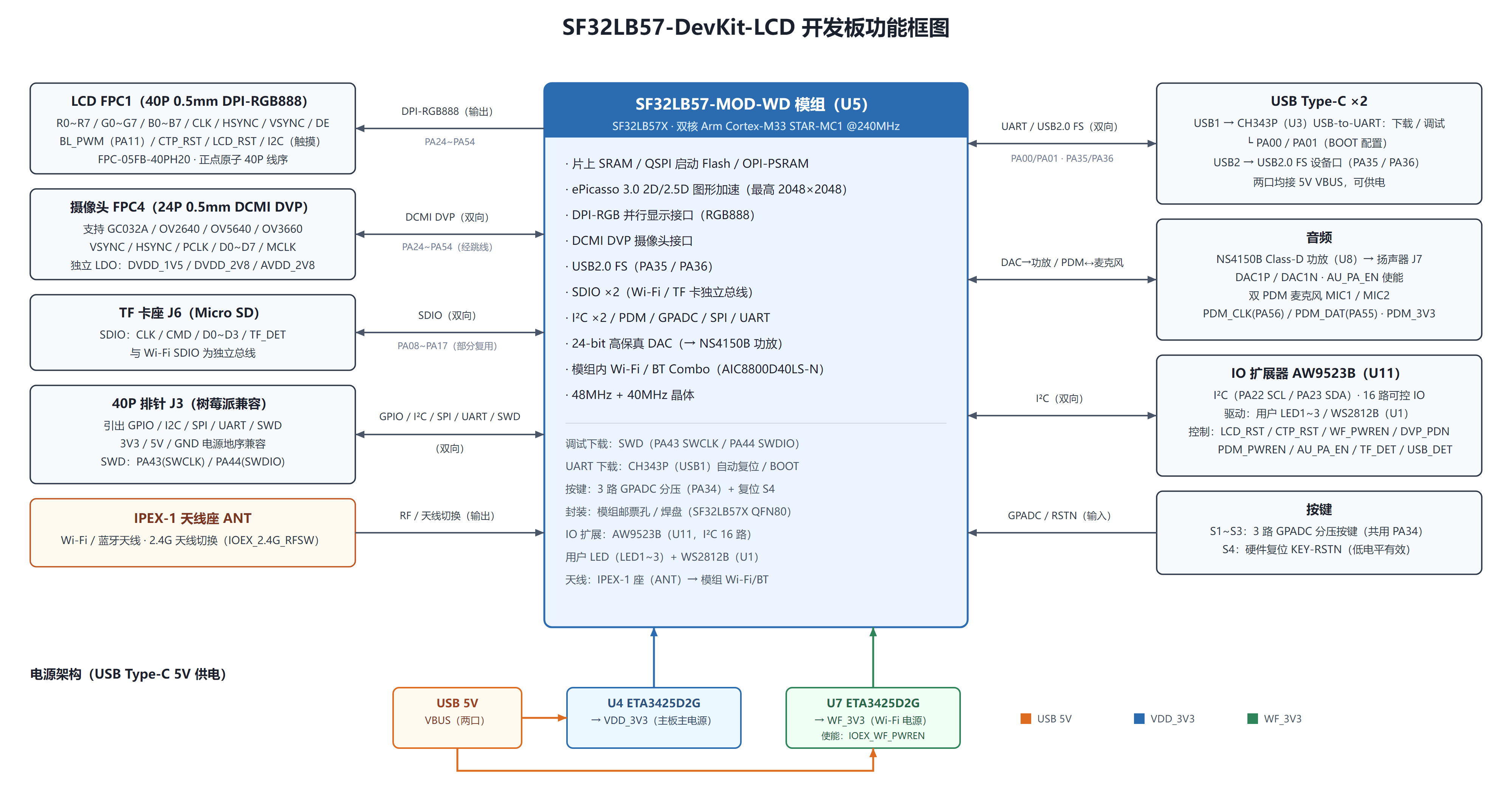

开发板功能框图

组件介绍

SF32LB57-DevKit-LCD 开发板的主板是整个套件的核心，集成了 SF32LB57-MOD-WD 模组，并提供 DPI 显示、摄像头、音频、TF 卡、USB 等接口。

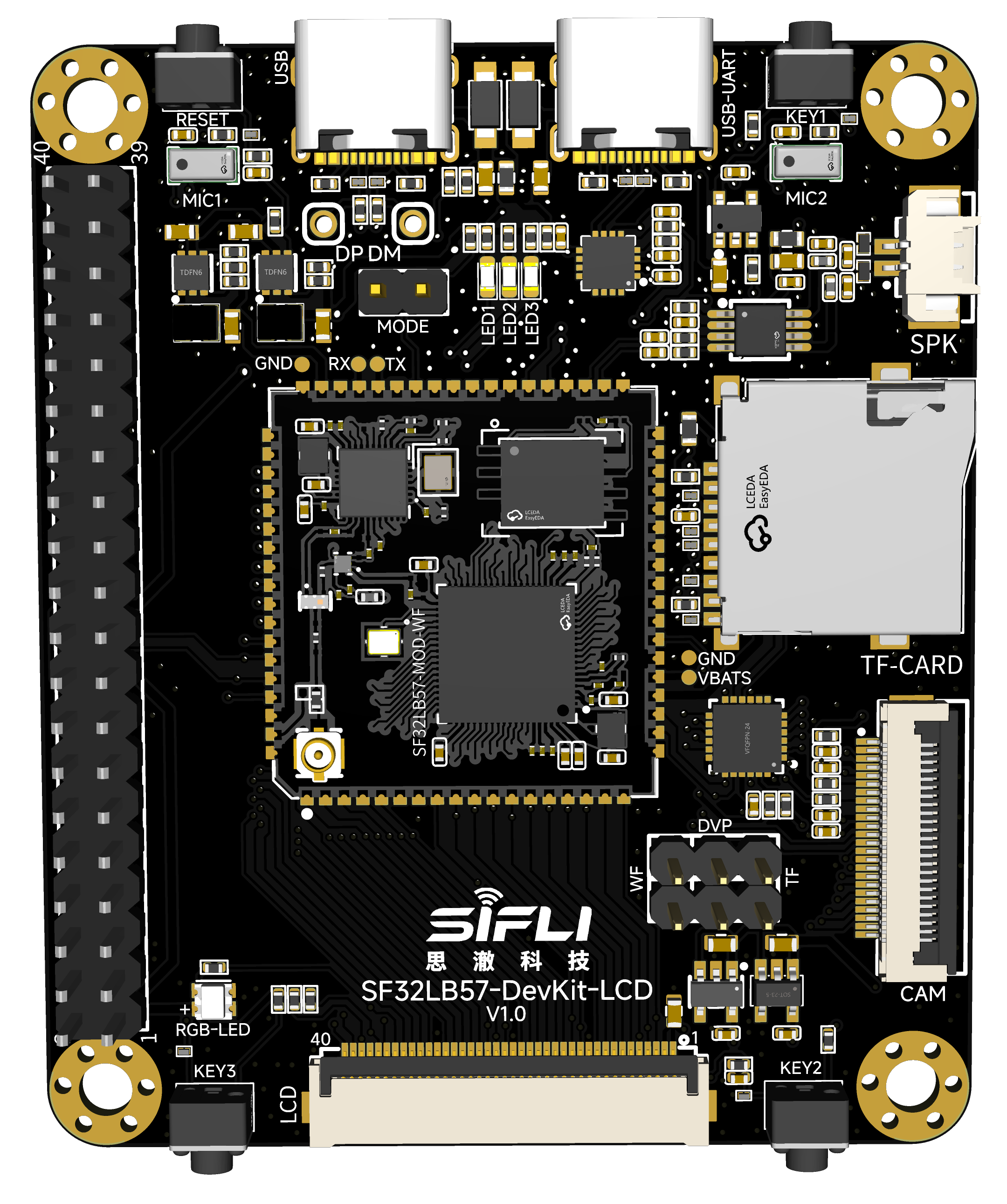

开发板正面组件标注

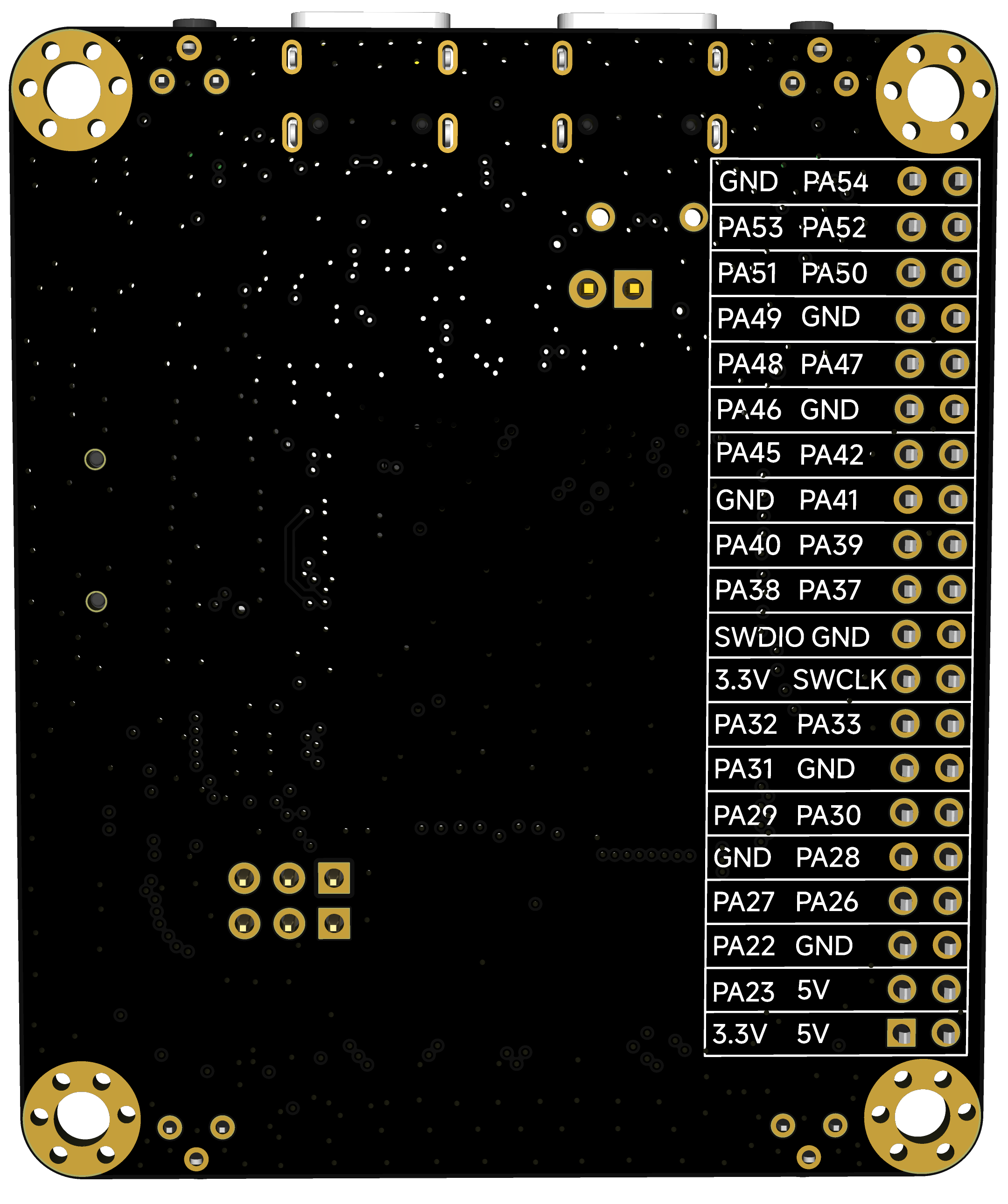

开发板背面组件标注

标号	组件	说明
1	SF32LB57-MOD-WD 模组	核心处理模组，集成 SF32LB57X 芯片、Wi-Fi/BT、启动 Flash、晶体
2	USB Type-C 调试口	CH343P USB-to-UART，用于固件下载与串口调试
3	USB Type-C 设备口	SF32LB57 原生 USB2.0 FS（PA35/PA36）
4	LCD FPC 连接器 FPC1	40P 0.5mm 间距，DPI-RGB888 显示接口
5	摄像头 FPC 连接器 FPC4	24P 0.5mm 间距，DCMI DVP 摄像头接口
6	TF 卡座 J6	Micro SD 卡槽，SDIO 接口
7	40P 双排针 J3	树莓派兼容扩展接口
8	扬声器座 J7	MX1.25-2P，接外置扬声器
9	复位按键 S4	KEY-RSTN，低电平复位
10	GPADC 按键 S1~S3	3 路电阻分压按键，共用 PA34
11	用户 LED LED1~LED3	红 / 绿 / 蓝 LED，由 AW9523B 驱动
12	WS2812B LED U1	可寻址 RGB LED，PA11 驱动
13	IPEX 天线座	Wi-Fi / 蓝牙天线接口
14	AW9523B IO 扩展器 U11	I2C 接口 16 路 IO 扩展
15	音频 PA U8	NS4150B，驱动扬声器
16	PDM 麦克风 MIC1/MIC2	双路数字麦克风

应用程序开发

本节主要介绍硬件和软件的设置方法，以及开发应用程序和烧录固件的说明。

必要硬件

• 1 x SF32LB57-DevKit-LCD 开发板

• 1 x DPI-RGB 接口 LCD 模组（40P 0.5mm FPC）

• 1 x USB2.0 数据线（标准 A 型转 Type-C 型）

• 1 x 电脑（Windows、Linux 或 macOS）

备注

1. 如果既要通过 UART 调试，又要使用 USB2.0 FS 功能，需要两根 USB2.0 数据线；

2. 请确保使用支持数据的 USB 数据线，部分数据线仅可用于充电，无法用于数据和程序烧录；

3. 使用摄像头、扬声器、麦克风等外设时，请确认接口方向与线序定义一致。

可选硬件

• 1 x DCMI DVP 摄像头模组（GC032A / OV2640 / OV5640 / OV3660）

• 1 x TF 卡

• 1 x 8Ω 扬声器

• 1 x Wi-Fi / 蓝牙天线（IPEX-1 接口）

硬件设置

准备好开发板，加载第一个示例应用程序：

1. 将 LCD 模组连接至 FPC1 接口，注意 FPC 金手指朝向和 1 脚位置；

2. 如需联网，将 IPEX-1 天线安装到天线座；

3. 打开思澈的 SifliTrace 工具软件，选择正确的 COM 口；

4. 插入 USB 数据线，连接 PC 与开发板的 USB-to-UART 端口；

5. 屏幕上电后应显示默认画面，可用手指与触摸屏进行交互（如 LCD 模组带触摸功能）。

硬件设置完成，接下来可以进行软件设置。

软件设置

如何快速设置开发环境，请参考软件相关文档。通常流程包括：

1. 安装 Sifli SDK 及编译工具链；

2. 在 SDK 中选择 SF32LB57-DevKit-LCD 板级支持包；

3. 编译示例工程（如 lvgl_demo、camera_demo、audio_player 等）；

4. 通过 SifliTrace / Impeller 工具，选择对应的 COM 口下载固件；

5. 如需使用 USB2.0 FS，确认 PC 端已安装相应驱动。

硬件参考

本节提供关于开发板硬件的更多信息。

供电说明

SF32LB57-DevKit-LCD 开发板支持 USB Type-C 供电。板上两个 USB Type-C 接口均接入 5V VBUS，可给板子供电，但功能分工如下：

• USB-to-UART 端口：用于程序下载、串口调试及供电；

• USB2.0 FS 端口：用于 USB 从设备功能开发及供电。

下载和调试时，建议使用 USB-to-UART 端口。

电源树如下图所示（示意）：

输入	电源芯片	输出	负载
5V USB	U4 ETA3425D2G	VDD_3V3 3.3V	主板主电源、MCU、LCD、外设
5V USB	U7 ETA3425D2G	WF_3V3 3.3V	模组内部 Wi-Fi / 蓝牙 Combo

U7 的使能由 IO 扩展器信号 IOEX_WF_PWREN 控制，软件可独立关闭 Wi-Fi 电源以降低功耗。

SF32LB57-MOD-WD 模组 GPIO 分配

下表为模组引出到开发板的主要管脚分配，用于控制开发板的特定组件或功能。

管脚	管脚名称	功能
1	GND	地
2	VDD_3V3	3.3V 电源输入
3	VDD_1V8	1.8V 电源输出（内部 LDO）
4	RSTN	复位信号，接复位按键
5~22	PA_41 ~ PA_24	GPIO / LCDC / SPI / SD / 调试复用
23~36	PA_23 ~ PA_10	GPIO / I2C / SD / USB / 音频 / 调试复用
37	DAC1P	音频 DAC 差分输出 P
38	DAC1N	音频 DAC 差分输出 N
39	MICBIAS_PA56	麦克风偏置电源 / PDM_CLK
40	ADC1P_PA55	音频 ADC 输入 P / PDM_DAT
41	GND	地
42	PA_00	GPIO / USB_DP
43	PA_01	GPIO / USB_DM
44~53	PA_07 ~ PA_09, PA_06	GPIO / SD / 触摸 / USB 检测
54	GND	地
55	PA_42	GPIO
56	PA_43	SWCLK / GPIO
57	PA_44	SWDIO / GPIO
58~?	PA_45 ~ PA_57	DPI-RGB 数据高位 / PDM / Wi-Fi 唤醒（仅 QFN80/BGA112 模组引出）

注：具体模组封装（QFN80 / BGA112）决定 PA45~PA57 是否引出；本开发板使用具备完整 RGB888 及 DVP 接口的模组料号。

40P 排针接口定义

J3 为树莓派兼容 40P 2.54mm 双排针（S-2100S40P-S110），信号定义如下：

管脚	管脚名称	功能
1	3V3	3.3V 电源
2	5V	5V 电源
3	IO2 / I2C_SDA	PA_23，I2C_SDA，DVP/CTP 触摸 I2C
4	5V	5V 电源
5	IO3 / I2C_SCL	PA_22，I2C_SCL，DVP/CTP 触摸 I2C
6	GND	地
7	IO4	PA_27，DPI_R3
8	IO14	PA_26，DPI_R2 / DVP_PCLK
9	GND	地
10	IO15	PA_28，DPI_R4 / GPADC_CH0
11	IO17	PA_29，DPI_R5 / GPADC_CH1
12	IO18	PA_30，DPI_R6 / GPADC_CH2
13	IO27	PA_31，DPI_R7
14	GND	地
15	IO22	PA_32，DPI_G0 / DVP_D4
16	IO23	PA_33，DPI_G1 / DVP_D0 / WKUP
17	3V3	3.3V 电源
18	IO24 / SWCLK	PA_43，DPI_B0 / SWCLK / DVP_D3
19	IO10 / SWDIO	PA_44，DPI_B1 / SWDIO / DVP_D1
20	GND	地
21	IO9	PA_38，DPI_G3 / SPI2_DI
22	IO25	PA_37，DPI_G2 / SPI2_DIO
23	IO11	PA_40，DPI_G5 / SPI2_CS
24	IO8	PA_39，DPI_G4 / SPI2_CLK
25	GND	地
26	IO7	PA_41，DPI_G6
27	IO0	PA_45，DPI_B2 / DVP_D2
28	IO1	PA_42，DPI_G7
29	IO5	PA_46，DPI_B6
30	GND	地
31	IO6	PA_48，DPI_CLK / SD2_CMD
32	IO12	PA_47，DPI_B7 / SD2_CLK
33	IO13	PA_49，DPI_HSYNC / SD2_DIO0
34	GND	地
35	IO19	PA_50，DPI_DE / SD2_DIO1
36	IO16	PA_51，DPI_VSYNC
37	IO26	PA_52，DPI_B3
38	IO20	PA_53，DPI_B4
39	GND	地
40	IO21	PA_54，DPI_B5

注：40P 排针中的部分信号与 LCD DPI、摄像头 DVP、TF 卡 SDIO 或 Wi-Fi SDIO 存在复用关系，使用时请查阅 芯片规格书 并确认软件 Pinmux 配置，避免总线冲突。

40P DPI-RGB FPC 接口定义

FPC1 为 40P 0.5mm 间距上接/下接 FPC 座（FPC-05FB-40PH20），用于连接 DPI-RGB LCD 模组。

管脚	管脚名称	功能
1	5V	5V 电源输入（背光或屏驱升压）
2	GND	地
3	PA_24	DPI_R0
4	PA_25	DPI_R1
5	PA_26	DPI_R2
6	PA_27	DPI_R3
7	PA_28	DPI_R4
8	PA_29	DPI_R5
9	PA_30	DPI_R6
10	PA_31	DPI_R7
11	GND	地
12	GND	地
13	PA_32	DPI_G0
14	PA_33	DPI_G1
15	PA_34	PWRKEY / GPADC_CH6（按键输入）
16	PA_35	USB_DP（与 USB2.0 FS 复用）
17	PA_36	USB_DM（与 USB2.0 FS 复用）
18	PA_37	DPI_G2
19	PA_38	DPI_G3
20	GND	地
21	PA_39	DPI_G4
22	PA_40	DPI_G5
23	PA_41	DPI_G6
24	PA_42	DPI_G7
25	PA_43	DPI_B0
26	PA_44	DPI_B1
27	PA_45	DPI_B2
28	PA_52	DPI_B3
29	PA_53	DPI_B4
30	PA_54	DPI_B5
31	PA_46	DPI_B6
32	PA_47	DPI_B7
33	PA_48	DPI_CLK
34	PA_49	DPI_HSYNC
35	PA_50	DPI_DE
36	PA_51	DPI_VSYNC
37~40	控制信号	PA_11（BL_PWM）、IOEX_CTP_RST、I2C_SDA（PA_23）、I2C_SCL（PA_22）、IOEX_LCD_RST 中的 4 路，具体线序请对照原理图 / ioconfig 确认

注：

1. RGB888 全位宽需要 QFN80 / BGA112 封装模组；若使用 RGB565 等低位宽模式，部分数据线可释放为 GPIO 或其他外设。

2. PA35/PA36 在 FPC1 上与 USB2.0 FS 设备口复用，接屏时请勿同时使用 USB 设备口功能。

3. Pins 37~40 控制信号区含 BL_PWM、CTP_RST、LCD_RST、I2C_SDA、I2C_SCL 共 5 路信号，而 FPC1 仅剩 4 个引脚，实际线序请以 57x LCD-DevKit ioconfig-08192026.xlsx 及最新版原理图为准。

24P DCMI 摄像头 FPC 接口定义

FPC4 为 24P 0.5mm 间距 FPC 座，用于连接 DVP 摄像头模组。

管脚	管脚名称	功能
1	NC	悬空
2	GND	地
3	I2C_SDA	摄像头配置 I2C SDA
4	VDD_2V8	摄像头数字电源 2.8V
5	I2C_SCL	摄像头配置 I2C SCL
6	RESET	摄像头复位（IOEX_DVP_PDN/RESET 控制）
7	VSYNC	DVP 场同步
8	PWDN	摄像头掉电控制（IOEX_DVP_PDN）
9	HSYNC	DVP 行同步
10	NC	悬空
11	D0	DVP 数据位 0
12	D1	DVP 数据位 1
13	D2	DVP 数据位 2
14	D3	DVP 数据位 3
15	D4	DVP 数据位 4
16	D5	DVP 数据位 5
17	D6	DVP 数据位 6
18	D7	DVP 数据位 7
19	MCLK	摄像头主时钟
20	PCLK	DVP 像素时钟
21	GND	地
22	AVDD_2V8	摄像头模拟电源 2.8V
23	NC	悬空
24	GND	地

注：DCMI 数据线通过跳线选择占用 Wi-Fi SDIO 或 TF 卡 SDIO 管脚，具体以实际 ioconfig 和软件配置为准。默认 ioconfig 中 DVP 与 Wi-Fi/TF 部分信号复用，不可同时使用。

按键与 LED

按键

位号	名称	控制信号	说明
S4	KEY-RSTN	KEY_RSTN	硬件复位，低电平有效
S1	KEY-1	PA_34（GPADC_CH6）	电阻分压按键，按下产生约 2.97V
S2	KEY-2	PA_34（GPADC_CH6）	电阻分压按键，按下产生约 2.58V
S3	KEY-3	PA_34（GPADC_CH6）	电阻分压按键，按下产生约 2.19V

LED

位号	名称	控制信号	颜色
LED1	IOEX_LED_R	AW9523B P1_1	红色
LED2	IOEX_LED_G	AW9523B P1_2	绿色
LED3	IOEX_LED_B	AW9523B P1_3	蓝色
U1	WS2812B	PA_11	可寻址 RGB

备注

WS2812B在SF32LB57-DevKit-LCD-V1.0开发板上接的是PA_11，SF32LB57-DevKit-LCD-V1.1上修改为PA_08。

IO 扩展器 AW9523B 默认状态

U11（AW9523BTOR）通过 I2C（PA_22 SCL / PA_23 SDA）与 SF32LB57 通信，扩展 16 路可控 IO。各端口默认状态如下：

端口	信号名	默认状态	方向	用途
P1_0	IOEX_2.4G_RFSW	3.3V	输出	2.4G 天线切换
P1_1	IOEX_LED_R	3.3V	输出	红色 LED
P1_2	IOEX_LED_G	3.3V	输出	绿色 LED
P1_3	IOEX_LED_B	3.3V	输出	蓝色 LED
P1_4	IOEX_WF_PWRKEY	0V	输出	Wi-Fi 模组电源键
P1_5	IOEX_WF_PWREN	0V	输出	Wi-Fi 3.3V Buck 使能
P1_6	IOEX_CTP_RST	0V	输出	触摸屏复位
P1_7	IOEX_LCD_RESET	0V	输出	LCD 复位
P0_0	IOEX_USB_DET	Hi-Z	输入	USB 插入检测
P0_1	IOEX_TF_DET	Hi-Z	输入	TF 卡插入检测
P0_4	IOEX_PDM_PWREN	0V	输出	PDM 麦克风电源使能
P0_5	IOEX_AU_PA_EN	0V	输出	音频 PA 使能
P0_6	IOEX_DVP_PDN	0V	输出	摄像头掉电控制
P0_7	IOEX_HST_WAK_WF	0V	输出	Host 唤醒 Wi-Fi

调试接口

开发板支持两种调试/下载方式：

1. USB-to-UART 下载（推荐）

   • 使用 USB-to-UART Type-C 口连接 PC；

   • 通过 BOOT MODE 配置进入下载模式；

   • 使用 SifliTrace / Impeller 工具下载固件。

2. SWD 调试

   • SWDIO：PA_44

   • SWCLK：PA_43

   • 可外接 J-Link / DAP-Link 等调试器；

   • 调试器 VCC 接开发板 3.3V，GND 共地。

烧录测试固件

烧录测试固件 Impeller 下载

通过 USB-to-UART 端口连上 USB 线，打开思澈科技的程序下载工具，选取相应的 COM 口和程序。

1. 下载模式

   • 插上 BOOT MODE 跳线帽（J1），上电，开机后进入下载模式，即可完成程序的下载。

2. 软件开发模式

   • 去掉 BOOT MODE 跳线帽，上电，开机后进入运行模式，串口输出 log，便于软件调试。

具体请参考：固件烧录工具 Impeller

JLink SWD 工具下载与调试

开发板 JLink 调试接线图

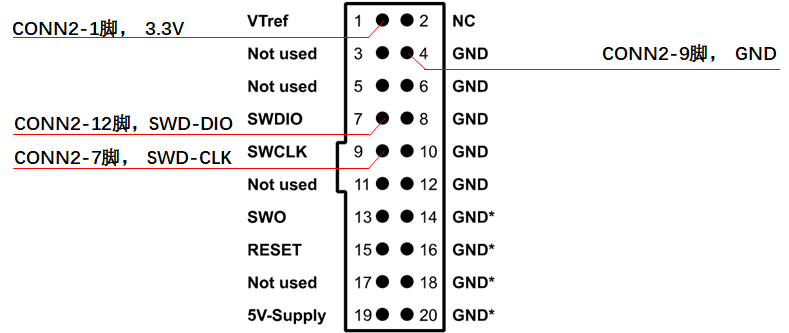

Jlink调试器接线图

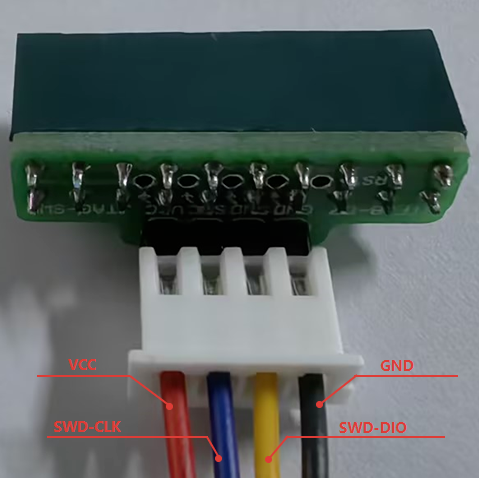

SWD调试器接线图

为了方便连接，可将杜邦线的一端连接到 JLink 调试器，另一端连接到开发板 40P 排针中对应的管脚：SWDIO（PA_44）、SWCLK（PA_43），其中 VCC 即 3.3V 管脚，GND 接任意 GND。

LCD 显示屏接口

SF32LB57-DevKit-LCD 支持 DPI-RGB 并行显示接口：

• 接口类型：40P 0.5mm 间距 FPC 座（FPC1）

• 默认支持 RGB888，软件可配置 RGB565 / RGB666

• 支持分辨率、刷新率依具体 LCD 模组规格而定，ePicasso 3.0 硬件加速最高支持 2048×2048

• 背光控制：PA_11 / BL_PWM

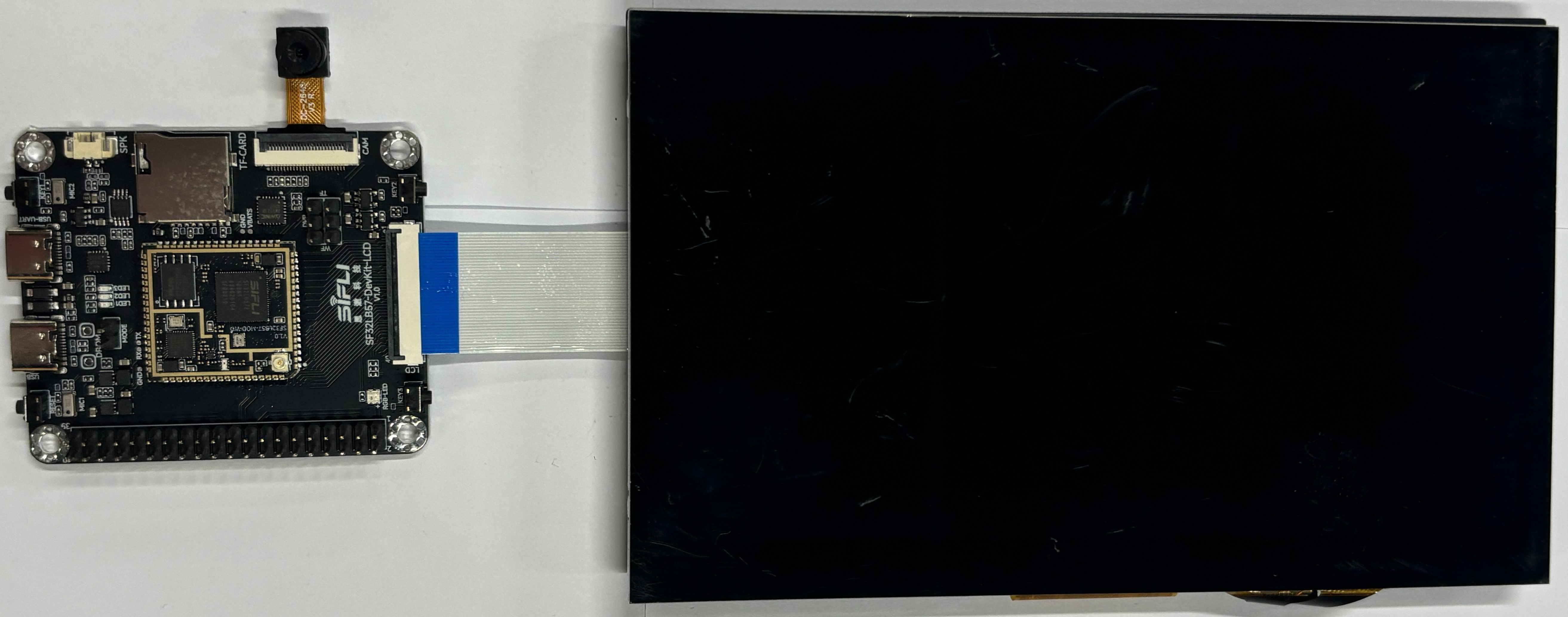

7寸 RGB 显示屏接线图

具体请参考：屏幕调试工具

摄像头接口

SF32LB57-DevKit-LCD 支持 DCMI DVP 摄像头接口：

• 接口类型：24P 0.5mm 间距 FPC 座（FPC4）

• 已支持常见模组：GC032A、OV2640、OV5640、OV3660；默认支持OV2640和OV5640，其它模组请参考原理图注释修改相应供电

• 注意：DVP 数据线通过跳线与 Wi-Fi SDIO / TF SDIO 部分信号复用，使用摄像头时请确认 ioconfig 中对应 Case 配置

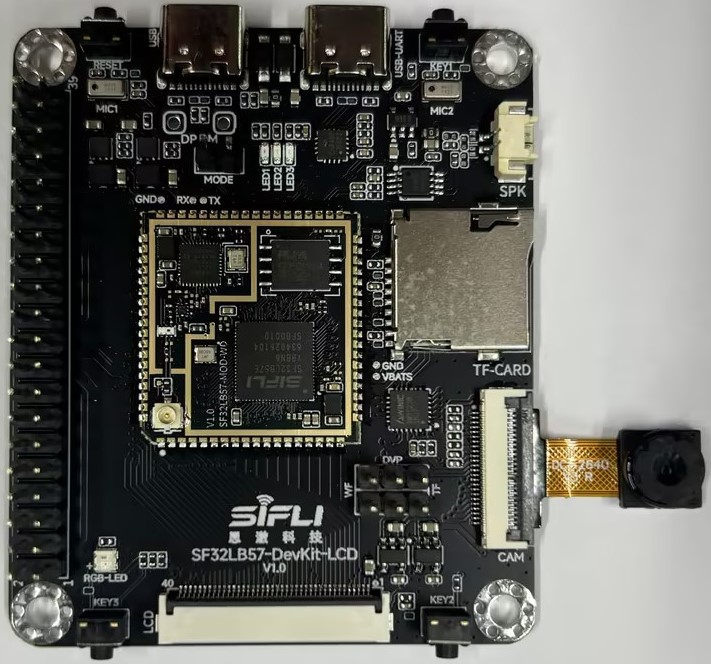

摄像头接线图

音频接口

SF32LB57-DevKit-LCD 音频部分包含：

• DAC 输出：SF32LB57 内置 24-bit 高保真 DAC，经 U8（NS4150B）Class-D 功放驱动外置扬声器；

• 扬声器座 J7：MX1.25-2P，默认接 8Ω 扬声器；

• PDM 麦克风：双路数字麦克风，由 IOEX_PDM_PWREN 控制电源，数据时钟分别为 PA_56（PDM_CLK）和 PA_55（PDM_DAT）。

样品获取

零售样品与小批量可直接在淘宝购买，批量客户可发邮件到 sales@sifli.com 或淘宝找客服获取销售联系方式。参与开源可以免费申请样品，可加入 QQ 群 674699679 进行交流。

相关文档

• SF32LB57x 芯片规格书

• SF32LB57x 用户手册（待发布）

• SF32LB57x 硬件设计指南

• SF32LB57x 芯片简介
