2 Jlink

2.1 如何用JLINK RTT打印log信息?

目前我们默认软件Hcpu的log是从uart1 PA17/PA19(SF32LB555), PA49/51(SF32LB551)输出log
Lcpu的log是从uart3 输出，
客户只引出了uart3 PB45/PB46，或者Uart1被占用
解决方案:
考虑到uart3是连接到lcpu，后面lcpu也需要输出log， 可以采用menuconfig改成swd输出log
Jlink swd打印hcpu的log 修改方法:

1. 进入到SDK\example\rt_driver\project\ec-lb555目录


2. menuconfig->Third party packages->选中Segger RTT package



3. menuconfig->RTOS -> RT-Thread Kernel->Kernel Device Object->the devices name for console 改成segger



4. 连接jlink。 方法1：打开C:\Program Files (x86)\SEGGER\JLink\jlink.exe -> connect ->? ->s->默认4000khz->连接成功，如下图：

   方法2：打开C:\Program Files (x86)\SEGGER\JLink\JLinkRTTViewer.exe配置和菜单File -> Connect， 连接成功能看到如下的 LOG: RTT Viewer connected.提示连接成功。




5. 运行Xshell，secureCRT等软件，通过telnet（hostname: 127.0.0.1 port: 19021）连接到jlink RTT viewer，查看日志；支持输出输入，如下图：

   注意 如果Hcpu从standby醒来或者重启，需要重连jlink RTT viewer.
   F，如果按照如上配置，Segger还是没有打印，可以参考#2.2排查

2.2 Hcpu的log通过Jlink segger打印不出来

根本原因：
新版本sdk为了优化内存，Jlink的Control block address： _SEGGER_RTT变量从HPSYS SRAM0x20000000改链接到了内存区域 HPSYS ITCM RAM0x00010000 0x0001FFFF 64*1024 如下图：


而Jlink默认搜索内存从0x20000000开始，因而搜索不到，连接不成功，
老版本0.9.7编译后的地址在0x20000000之后，jlink能自动连接搜索到。
解决方案1:
J-Link RTT Viewer.exe 内指定地址，该地址可以从map文件中搜索到，如下图：

解决方案2:
改用Ozone.exe，Ozone.exe能通过axf文件中找到该地址，如下图，存在SetRTTAddr地址命令：


解决方案3:
做一个JLinkScript的命令，在jlink启动时会自动调用设置或者搜索Control block address范围，如下图命令：
可以自己进行修改选择：


对应：xml文件修改：


JLink.exe，J-Link RTT Viewer.exe ，还是像之前一样自动能连接上，方便很多.
推荐用rttview.exe和telnet 127.0.0.1查看log的使用！ 文件patch如附件，复制到Jlink对应安装目录：
Program Files (x86).7z

2.3 Jlink读写flash的内容，

1. jlink连接成功后， 用mem32读 ， 用w4写， 用erase 擦写


mem32 0x40014000 1 #读1个32bit的寄存器值
mem32 0x64000000 10 #读10个byte从flash2地址0x64000000开始，
w4 0x64000000 0x2f 0x2f 0x2f 0x2f 0x2f 0x2f #写内存或者寄存器值 从flash2地址0x64000000开始， 写入后续的数据

1. 用jflash读写
   跟jlink.exe在一个目录，有一个jflash工具，如下图菜单读取flash内容，


2. savebin命令读取


savebin d:\1.bin 0x101b4000 0x100000

如上0x101b4000为内存地址，0x100000为读写内存大小单位为byte d，save出来的bin，再烧写回去方法

loadbin  d:\1.bin 0x101b4000

2.4 Jlink其他常用命令

1. halt，go命令
   输入命令h，可以让CPU停下来，查看PC指针所在位置
   输入命令g，可以让CPU继续跑起来，


2. 设置PC指针
   常用于配合 __asm(“B .”); 指令来用，当代码中执行到该指令后，会停住，
   如上图，如果此时PC指针在0x10140D28，此时PC指针加2，输入setpc 0x10140D2A， 可以跳过 __asm(“B .”);指令，继续往下运行。

3. 其他指令
   erase 0x00000000.0x0000FFFF
   loadbin

   – 下载filename文件到地址
   usb--------连接目标板
   r---------重启日标板
   halt-------停止cpu运行的程序
   loadbin----加载可执行的二进制文件
   g-------跳到代码段地址执行
   s-------单步执行 (调试用)
   setpc-----设置pc寄存器的值(调试用)
   setbp-----设置断点，断点停后可以指令g继续运行
   Regs-------读寄存器组织
   wreg-------写寄存器
   mem--------读内存
   w4--------写内存


2.5 没有SWD口用SiFliUsartServer连接Jlink方法

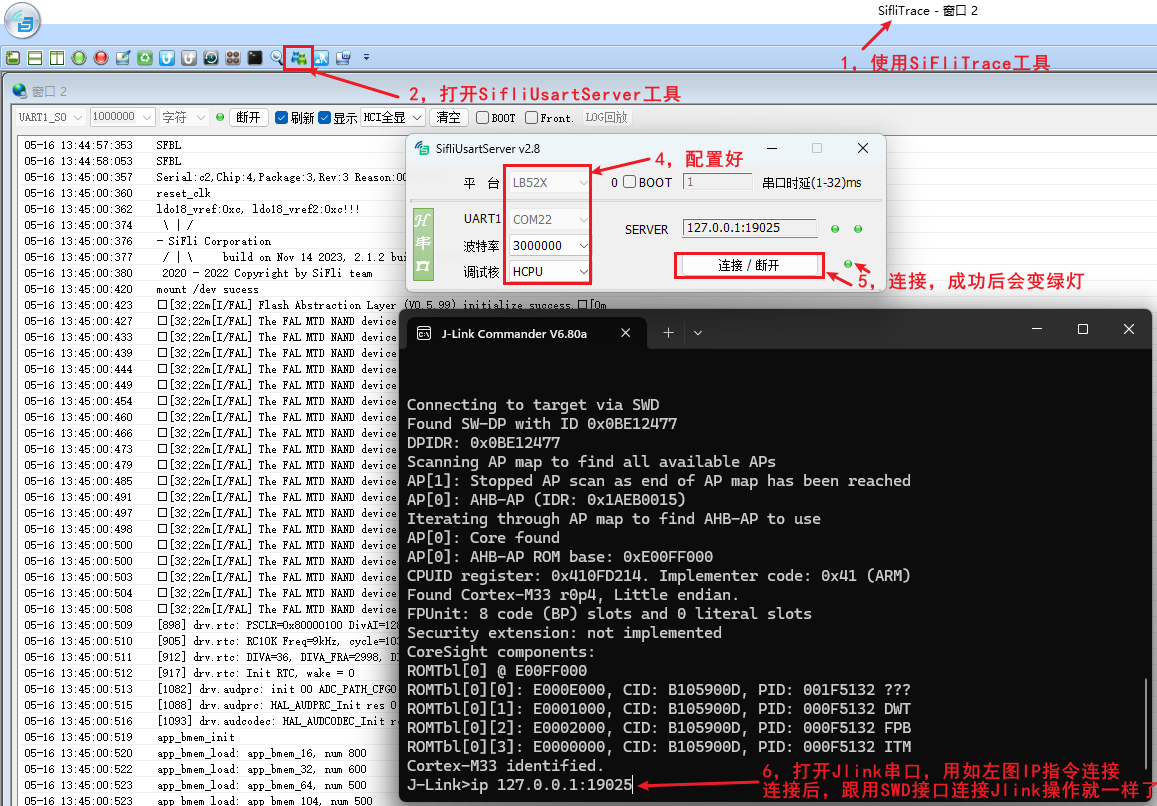

52系列之后MCU没有了SWD接口，如果要用Jlink或者Ozone来debug，可以采用SiFliUsartServer.exe工具，Jlink使用方法如下图设置：
