SF32LB56-DevKit-LCD开发板使用指南

开发板概述

SF32LB56-DevKit-LCD是一款基于SF32LB56xV系列芯片模组的开发板，主要用于开发基于MIPI-DPI/SPI/DSPI/QSPI或MIPI-DBI(MCU/8080)接口显示屏的各种应用。

开发板同时搭载模拟MIC输入，模拟音频输出，SDIO接口，USB-C接口，支持TF卡等，为开发者提供丰富的硬件接口资源，可以用于开发各种接口外设的驱动，帮助开发者简化硬件开发过程和缩短产品的上市时间。

SF32LB56_DevKit-LCD的外形如图1，图2所示。

../../_images/SF32LB56x-DevKit-LCD_Front_Look.png

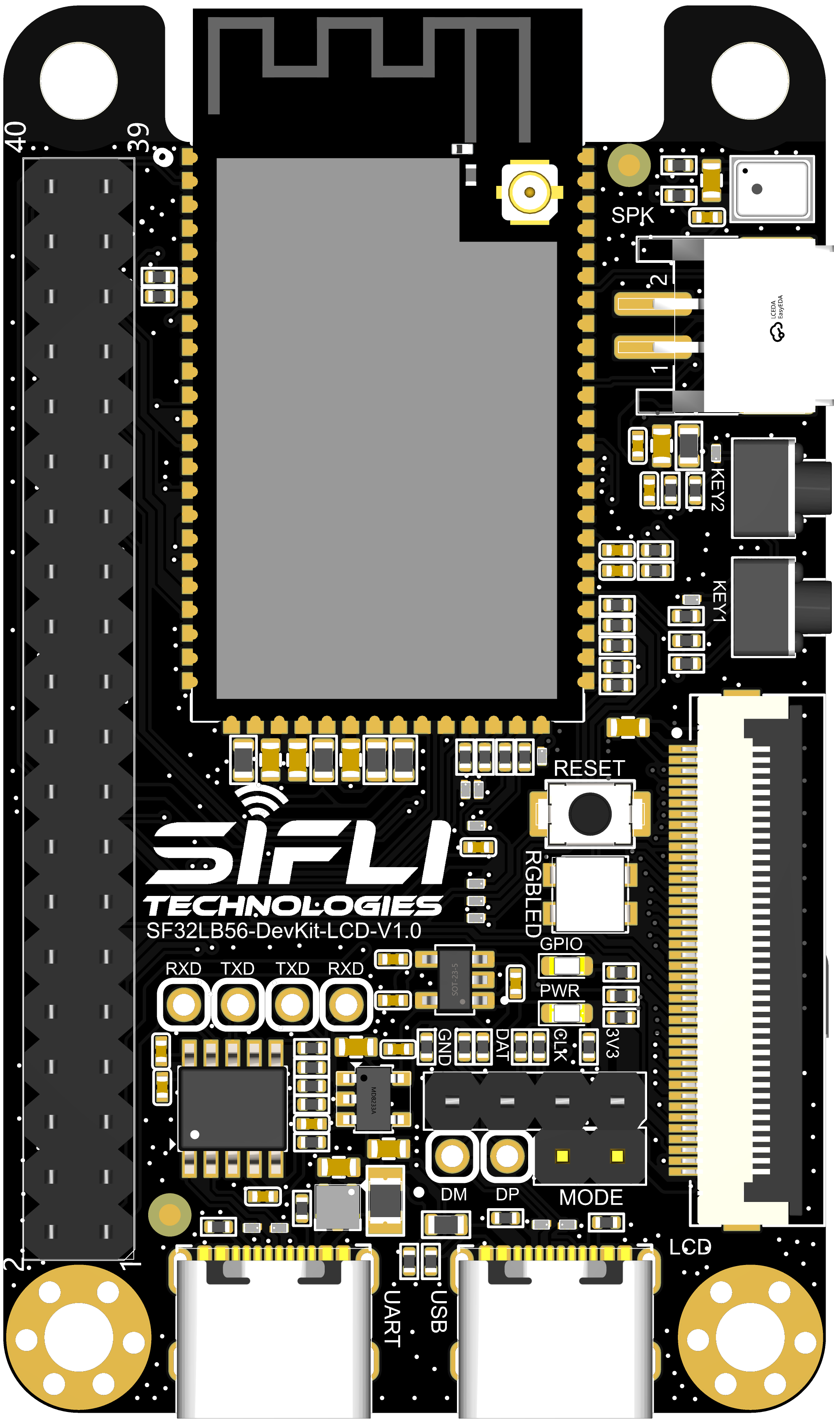

图1 SF32LB56_DevKit-LCD开发板实物正面照



../../_images/SF32LB56x_DevKit-LCD_Back_Look.png

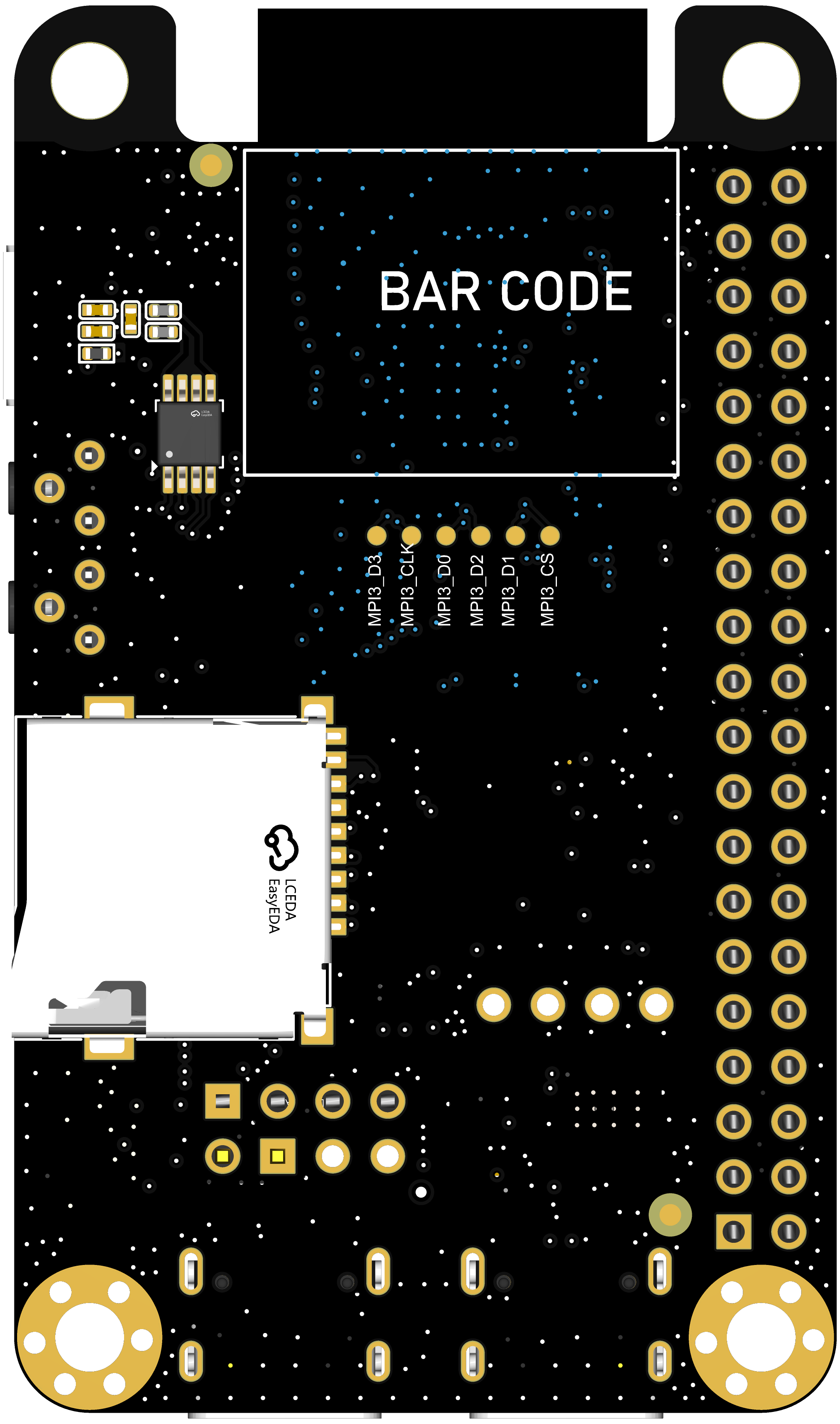

图2 SF32LB56_DevKit-LCD开发板实物背面照



特性列表

该开发板具有以下特性：

  1. 模组：板载基于SF32LB56xV芯片的SF32LB56-MOD-A128R12N1模组，模组配置如下：

    • 标配SF32LB566VCB36芯片，内置合封配置为：

      • 8MB OPI-PSRAM，接口频率144MHz（正式发布可能会改变）

      • 4MB OPI-PSRAM，接口频率144MHz（正式发布可能会改变）

    • 1Gb QSPI-Nand Flash，接口频率72MHz，STR模式（正式发布可能会改变）

    • 48MHz晶体

    • 32.768KHz晶体

    • 板载天线，或IPEX天线座，通过0欧电阻选择，默认为板载天线

    • 射频匹配网络及其它阻容感器件

  2. 专用屏幕接口

    • MIPI-DPI，支持正点原子40pin线序FPC连接器

    • SPI/DSPI/QSPI，支持DDR模式QSPI，通过40pin排针引出

    • 8bit MCU/8080，通过40pin排针引出

    • 支持I2C接口的触摸屏

  3. 音频

    • 支持模拟MIC输入

    • 模拟音频输出，板载Class-D音频PA

  4. USB

    • Type C接口，支持板载USB转串口芯片，实现程序下载和软件DEBUG，可供电

    • Type C接口，支持USB2.0 FS，可供电

  5. SD卡

    • 支持采用SDIO接口的TF卡，板载Micro SD卡插槽

功能框图

../../_images/SF32LB56x_DevKit-LCD_Block_Diagram.png

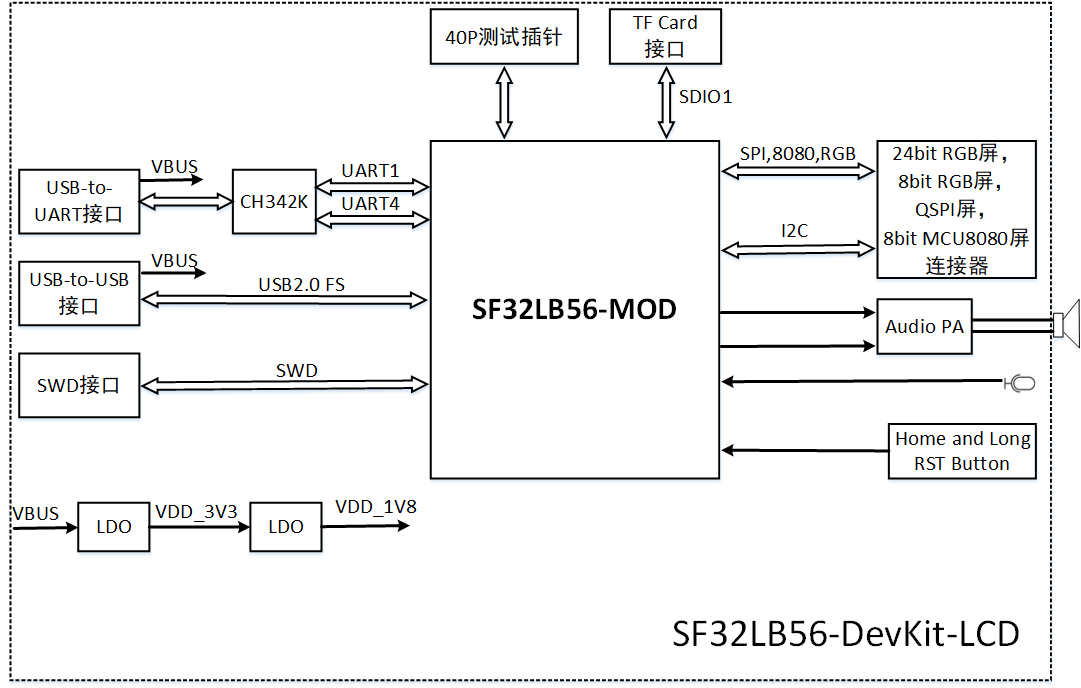

图3 开发板功能框图



组件介绍

SF32LB56-DevKit-LCD开发板的主板是整个套件的核心，该主板集成了SF32LB56-MOD-A128R12N1模组，并提供MIPI-DPI（RGB-24bit）的LCD连接座

../../_images/56KIT-LCD-T-Notes.png

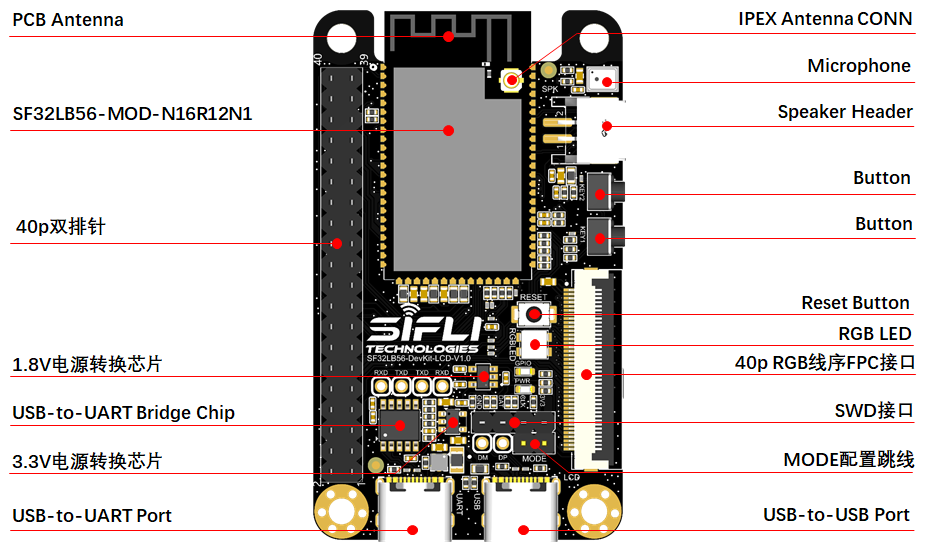

图3 SF32LB56-DevKit-LCD Board - 正面（点击放大）



../../_images/56KIT-LCD-B-Notes.png

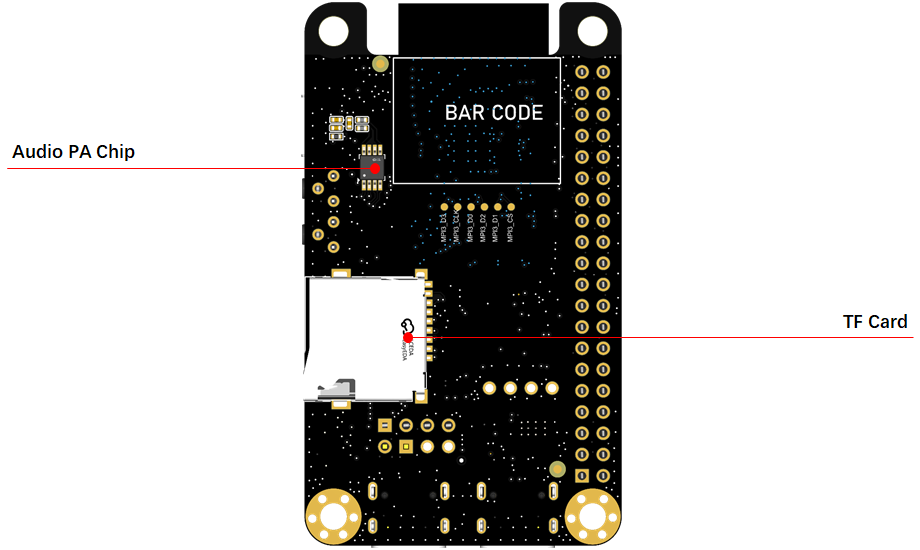

图4 SF32LB56-DevKit-LCD Board - 背面（点击放大）



应用程序开发

本节主要介绍硬件和软件的设置方法，以及烧录固件至开发板以及开发应用程序的说明。

必备硬件

  • 1 x SF32LB56-DevKit-LCD（含SF32LB56-MOD-A128R12N1模组）

  • 1 x 屏幕模组

  • 1 x USB2.0数据线（标准A型转Type-C型）

  • 1 x SWD调试器

  • 1 x电脑（Windows、Linux或macOS）

备注

  1. 如果需要既通过UART调试，也要使用USB接口，需要两根USB2.0数据线；

  2. 请确保使用适当的USB数据线，部分数据线仅可用于充电，无法用于数据传输和程序烧录。

可选硬件

  • 1 x 扬声器

  • 1 x TF Card

  • 1 x 450mAh锂电池

硬件设置

准备好开发板，加载第一个示例应用程序：

  1. 连接屏幕模组至相应的LCD连接器接口；

  2. 打开思澈的SifliTrace工具软件，选择正确的COM口；

  3. 插入USB数据线，分别连接PC与开发板的USB to UART端口；

  4. 屏幕亮起，可以用手指与触摸屏进行交互。

硬件设置完成，接下来可以进行软件设置。

软件设置

SF32LB56-DevKit-LCD的开发板，如何快速设置开发环境，请参考软件相关文档。

硬件参考

本节提供关于开发板硬件的更多信息。

GPIO分配列表

下表为 SF32LB56-MOD-A128R12N1 模组管脚的 GPIO 分配列表，用于控制开发板的特定组件或功能。

SF32LB56-MOD-A128R12N1 GPIO分配

管脚

管脚名称

功能

1

GND

接地

2

PB_22

触摸屏复位信号

3

PA_47

MIPI-DPI(RGB) DE，LCD接口信号

4

PA_42

MIPI-DPI(RGB) VSYNC，LCD接口信号

5

PA_44

MIPI-DPI(RGB) HSYNC，LCD接口信号

6

PB_17

UART4_TXD, BOOTROM默认打印口及小核软件调试接口

7

PB_16

UART4_RXD, BOOTROM默认打印口及小核软件调试接口

8

PA_45

MIPI-DPI(RGB) CLK，LCD接口信号

9

PA_46

MIPI-DPI(RGB) B7，LCD接口信号

10

PA_18

USB_DM

11

PA_17

USB_DP

12

PA_40

MIPI-DPI(RGB) B6，MCU 8080 DIO0，QSPI DIO2，E-Paper SDI，LCD接口信号

13

PA_39

MIPI-DPI(RGB) B5，MCU 8080 DC，QSPI DIO1，E-Paper DC，LCD接口信号

14

PB_32

HOME和长按复位按键

15

PA_51

触摸屏中断INT

16

PA_41

MIPI-DPI(RGB) B4，MCU 8080 DIO1，QSPI DIO3，LCD接口信号

17

PA_43

MIPI-DPI(RGB) B3，LCD接口信号

18

PA_38

MIPI-DPI(RGB) B2，MCU 8080 RD，QSPI DIO0，LCD接口信号

19

PA_37

MIPI-DPI(RGB) B1，MCU 8080 WR，QSPI CLK，E-Paper CLK，LCD接口信号

20

PA_36

MIPI-DPI(RGB) B0，MCU 8080 CS，QSPI CS，E-Paper CS，LCD接口信号

21

PA_35

MIPI-DPI(RGB) G7，LCD接口信号

22

PA_31

MIPI-DPI(RGB) G6，MCU 8080 DIO5，LCD接口信号

23

PA_29

MIPI-DPI(RGB) G5，MCU 8080 DIO3，LCD接口信号

24

PA_34

MIPI-DPI(RGB) G4，MCU 8080 DIO7，LCD接口信号

25

BOOT_MODE

BOOT_MODE信号，=1下载模式；=0用户程序模式

26

VDD

主电源输入，2.97~3.63V

27

VDDSIP

合封存储器电源输入，1.71~1.92V

28

GND

接地

29

VDDIO

GPIO电源输入，1.71~3.63V

30

PA_01

触摸屏I2C_SCL

31

PA_02

触摸屏I2C_SDA

32

PA_03

UART1_TXD,大核调试串口

33

PA_04

UART1_RXD,大核调试串口

34

PA_15

SD1_DIO1，SD卡接口信号

35

PA_22

SD1_DIO0，SD卡接口信号

36

PA_27

SD1_CMD， SD卡接口信号

37

PA_26

SD1_CLK， SD卡接口信号

38

PA_20

SD1_DIO3，SD卡接口信号

39

PA_12

SD1_DIO2，SD卡接口信号

40

PA_33

MIPI-DPI(RGB) G3，MCU 8080 TE，QSPI TE，E-Paper BUSY，LCD接口信号

41

PA_32

MIPI-DPI(RGB) G2，MCU 8080 DIO6，LCD接口信号

42

GND

接地

43

AU_DAC1P_OUT

模拟音频输出信号

44

AU_DAC1N_OUT

模拟音频输出信号

45

GND

接地

46

MIC_BIAS

MIC偏置电压

47

MIC_ADC_IN

MIC输入信号

48

PA_50

RSTB，LCD接口信号

49

PA_30

MIPI-DPI(RGB) G1，MCU 8080 DIO4，LCD接口信号

50

PA_28

MIPI-DPI(RGB) G0，MCU 8080 DIO2，LCD接口信号

51

PA_25

MIPI-DPI(RGB) R7，LCD接口信号

52

PA_23

MIPI-DPI(RGB) R6，LCD接口信号

53

PA_21

MIPI-DPI(RGB) R5，LCD接口信号

54

PA_19

MIPI-DPI(RGB) R4，LCD接口信号

55

PA_24

MIPI-DPI(RGB) R3，LCD接口信号

56

PA_16

MIPI-DPI(RGB) R2，LCD接口信号

57

PA_13

MIPI-DPI(RGB) R1，LCD接口信号

58

PA_14

MIPI-DPI(RGB) R0，LCD接口信号

59

PB_23

BL PWM，LCD接口信号

60

GND

接地

61

PB_12

VBUS_DET，USB插拔检测

62

PB_11

GPIO LED控制信号

63

PB_09

RGBLED的GPIO控制信号

64

PB_08

GPIO

65

PB_35

KEY，功能按键

66

PA_76

SD卡座的插入检测接口信号

67

PA_06

MPI3_CS，SD2_DIO2，I2S1_MCLK，模组内部Nor Flash接口信号，模组内部支持Nor Flash时，外部不可用

68

PA_07

MPI3_DIO1，SD2_DIO3，I2S1_SDI，模组内部Nor Flash接口信号，模组内部支持Nor Flash时，外部不可用

69

PA_08

MPI3_DIO2，SD2_CLK，I2S1_SDO，模组内部Nor Flash接口信号，模组内部支持Nor Flash时，外部不可用

70

PA_09

MPI3_DIO0，SD2_CMD，I2S1_BCK，模组内部Nor Flash接口信号，模组内部支持Nor Flash时，外部不可用

71

PA_10

MPI3_CLK，SD2_DIO0，I2S1_LRCK，模组内部Nor Flash接口信号，模组内部支持Nor Flash时，外部不可用

72

PA_11

MPI3_DIO3，SD2_DIO1，模组内部Nor Flash接口信号，模组内部支持Nor Flash时，外部不可用

73

GND

接地

74

GND

接地

76

GND

接地

77

GND

接地

78

GND

接地

79

PB_13

SWDIO，SWD接口信号

80

PB_15

SWCLK，SWD接口信号

81

PB_18

SPI3_CS， RGB屏SPI接口，WIFI的GPIO接口信号

82

PB_19

SPI3_CLK，RGB屏SPI接口，WIFI的GPIO接口信号

83

PB_20

SPI3_DI， 用作音频功放的GPIO使能信号

84

PB_21

SPI3_DO， RGB屏SPI接口，WIFI的GPIO接口信号

85

PA_69

SPI2_DI， I2S1_SDI， PDM1_CLK， 用作WIFI的SPI接口信号

86

PA_64

SPI2_DO， I2S1_SDO， PDM1_DAT， 用作WIFI的SPI接口信号

87

PA_73

SPI2_CLK，I2S1_BCK， PDM2_CLK， 用作WIFI的SPI接口信号

88

PA_71

SPI2_CS， I2S1_LRCK，PDM2_DAT， 用作WIFI的SPI接口信号

89

PA_65

GPIO，I2S1_MCLK

40P排针接口定义

../../_images/SF32LB56x_DevKit-40p-define.svg
图5 开发板40p排针接口定义（点击放大）



40p RGB线序FPC接口定义

兼容正点原子40pin线序FPC接口

RGB-FPC-J0100 信号定义

管脚

管脚名称

功能

1

5V

5V电源输出

2

5V

5V电源输出

3

R0

PA_14，LCDC1_DPI_R0                                    

4

R1

PA_13，LCDC1_DPI_R1

5

R2

PA_16，LCDC1_DPI_R2

6

R3

PA_24，LCDC1_DPI_R3

7

R4

PA_19，LCDC1_DPI_R4

8

R5

PA_21，LCDC1_DPI_R5

9

R6

PA_23，LCDC1_DPI_R6

10

R7

PA_25，LCDC1_DPI_R7

11

GND

接地

12

G0

PA_28，LCDC1_DPI_G0

13

G1

PA_30，LCDC1_DPI_G1

14

G2

PA_32，LCDC1_DPI_G2

15

G3

PA_33，LCDC1_DPI_G3

16

G4

PA_34，LCDC1_DPI_G4

17

G5

PA_29，LCDC1_DPI_G5

18

G6

PA_31，LCDC1_DPI_G6

19

G7

PA_35，LCDC1_DPI_G7

20

GND

接地

21

B0

PA_36，LCDC1_DPI_B0

22

B1

PA_37，LCDC1_DPI_B1

23

B2

PA_38，LCDC1_DPI_B2

24

B3

PA_43，LCDC1_DPI_B3

25

B4

PA_41，LCDC1_DPI_B4

26

B5

PA_39，LCDC1_DPI_B5

27

B6

PA_40，LCDC1_DPI_B6

28

B7

PA_46，LCDC1_DPI_B7

29

GND

接地

30

CLK

PA_45，LCDC1_DPI_CLK

31

HSYNC

PA_44，LCDC1_DPI_HSYNC

32

VSYNC

PA_42，LCDC1_DPI_VSYNC

33

DE

PA_47，LCDC1_DPI_DE

34

BL

PB_23，BL_PWM

35

CTP_RST

PB_22

36

CTP_SDA

PA_02，I2C4_SDA

37

NC

-

38

CTP_SCL

PA_01，I2C4_SCL

39

CTP_INT

PA_51

40

RESET

PA_50

供电说明

SF32LB56-DevKit-LCD开发板通过USB Type-C接口供电，板上2个USB Type-C接口都可以给板子供电，下载和调试时，请用 USB-to-UART 端口。

烧录测试固件

固件烧录工具 Impeller 下载

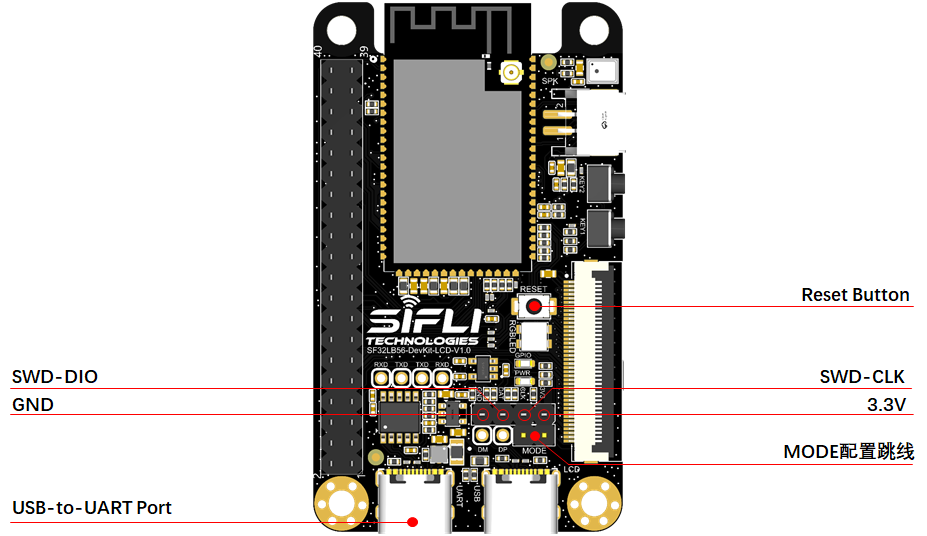

通过USB-to-UART端口连上USB线，打开思澈科技的程序下载工具，选取相应的COM口和程序。

  1. 下载模式

  • 插上Mode跳线帽，上电，开机后进入下载模式，就可以完成程序的下载。

  1. 软件开发模式

  • 去掉Mode跳线帽，上电，开机后进入串口log打印模式，便进入软件调试模式。

具体请参考 固件烧录工具 Impeller

样品获取

零售样品与小批量可直接在淘宝购买，批量客户可发邮件到sales@sifli.com或淘宝找客服获取销售联系方式。 参与开源可以免费申请样品，可加入QQ群674699679进行交流。
