4 Ozone相关¶

4.1 Ozone debug连接不成功，¶

提示:
alt text

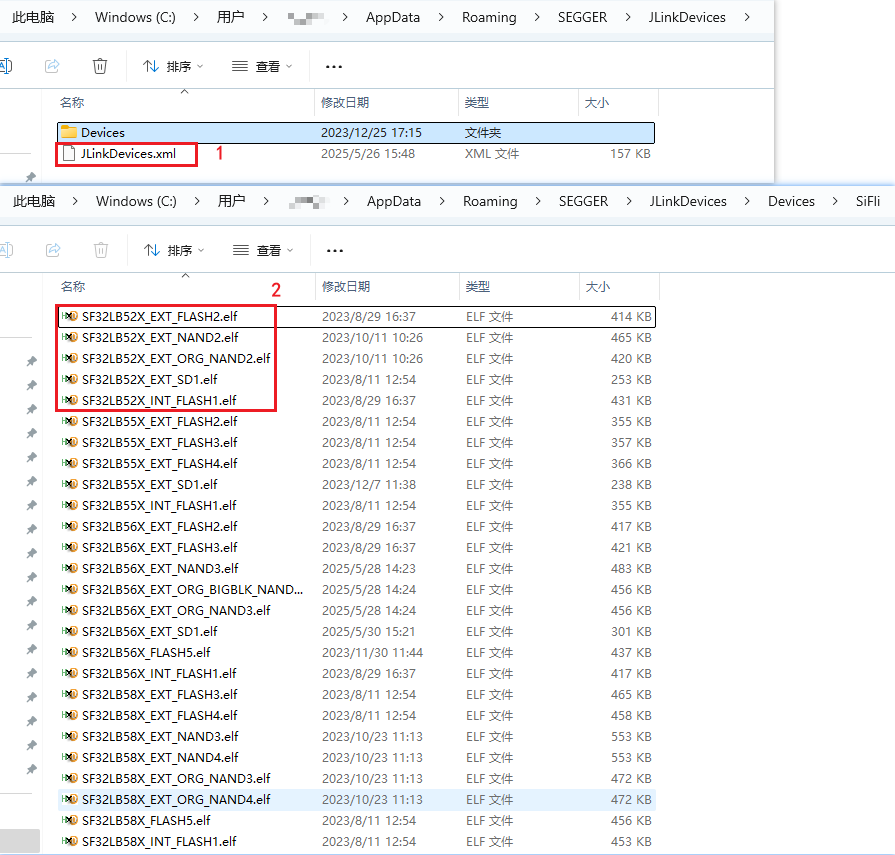

你需要按照jlink一样，添加好flash的驱动和xml配置文件，这样Ozone才支持SF32LB55X芯片.

C:\Program Files\SEGGER\Ozone\Devices\SiFli\SF32LB55X****.elf
C:\Program Files\SEGGER\Ozone\JLinkDevices.xml

4.2 Ozone或者keil如何单步debug Lcpu¶

1， jlink默认connect会连接到hcpu,可以直接debug Hcpu，如果要debug Lcpu，可以在windows cmd命令窗口执行SDK\tools\segger\jlink_lcpu_a0.bat，执行该批处理，其实执行的是\tools\segger\jlink_lcpu_a0.jlink里面的几条命令:

w4 0x4004f000 1
connect
w4 0x40070000 0
exit

也可以直接在jlink窗口依次输入这两条命令，切换到lcpu.
alt text

2，现在以Ozone为例，演示Lcpu单步运行，先创建一个新项目

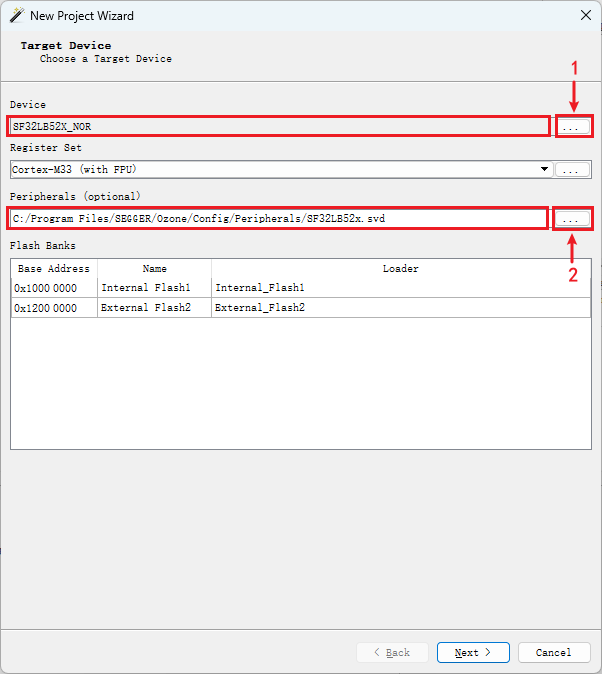

3，选择调试芯片，如果找不到，需要在 C:\Program Files\SEGGER\Ozone\JLinkDevices.xml 添加55x芯片型号配置和C:\Program Files\SEGGER\Ozone\Devices\SiFli\SF32LB55X_*****.elf 四个flash烧录文件

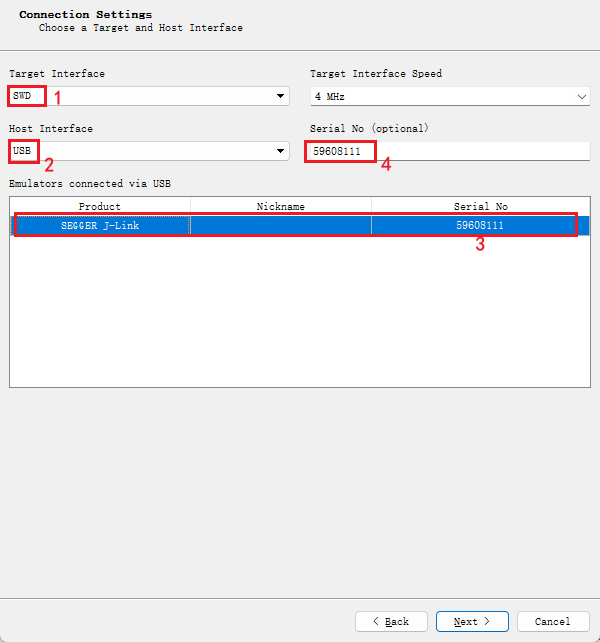

4，选择已经连接PC的jlink器件，如果找不到，检查jlink连接和jlink供电
5，选择你编译出来的lcpu的.axf文件，如果是watch_demo工程，路径会在

\release\example\rom_bin\lcpu_general_ble_img\lcpu_general_551.axf

alt text

6，下一步都选择Do no set选项， finish完成

7， Attach并且halt Program 就是让jlink连接到lcpu，并停在当前运行的PC指针， Attch并且Running Program就是让jlink连接到lcpu，并且开始从当前PC继续运行程序，

8，点击运行程序箭头图标后，可以看到lcpu已经可以单步运行，并且添加断点，查看栈信息和寄存器状态.
alt text

4.3 Ozone连接出现连接丢失问题¶

经常连接一会就会出现如下Target Connection Lost的对话框，然后连接丢失
alt text

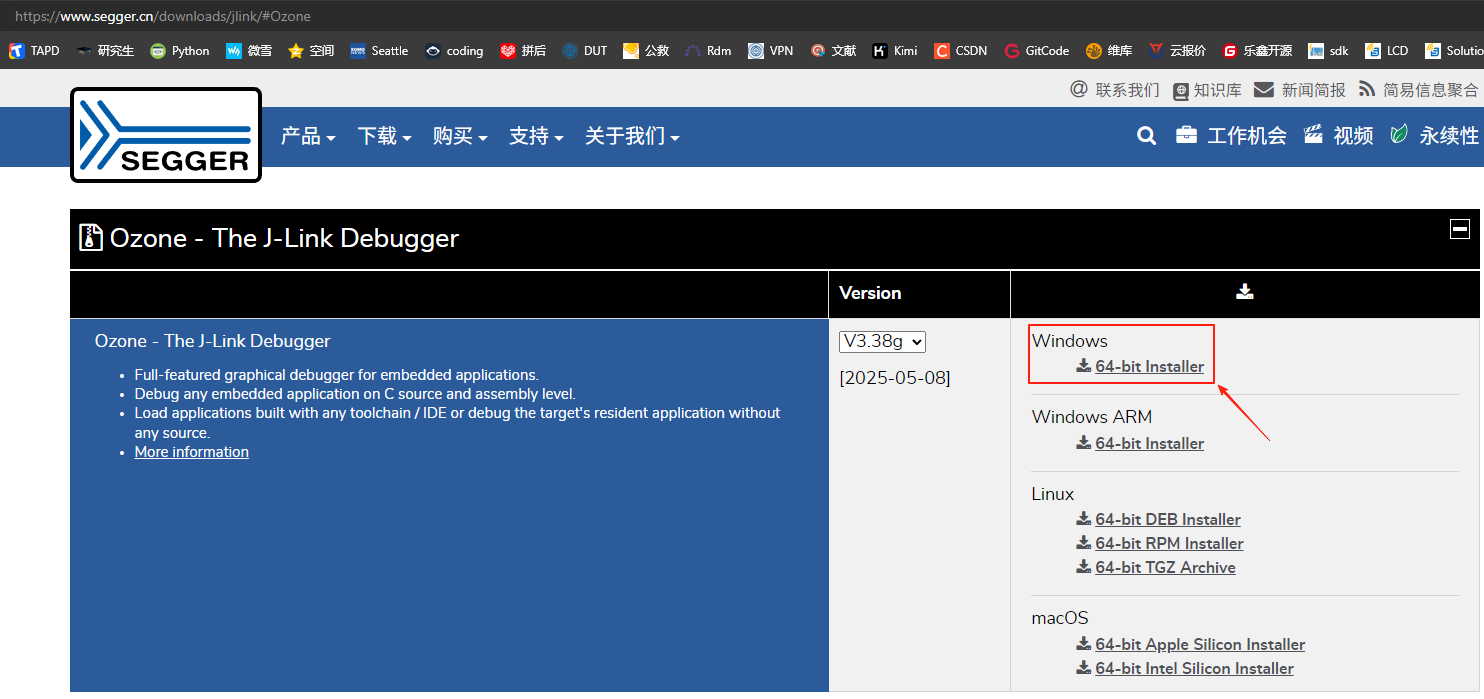

如果碰到以上问题，请更换Ozone的版本到Ozone_Windows_V320d_x64.zip版本，实测非常稳定。

4.4 Ozone使能RTThread RTOS在线调试¶

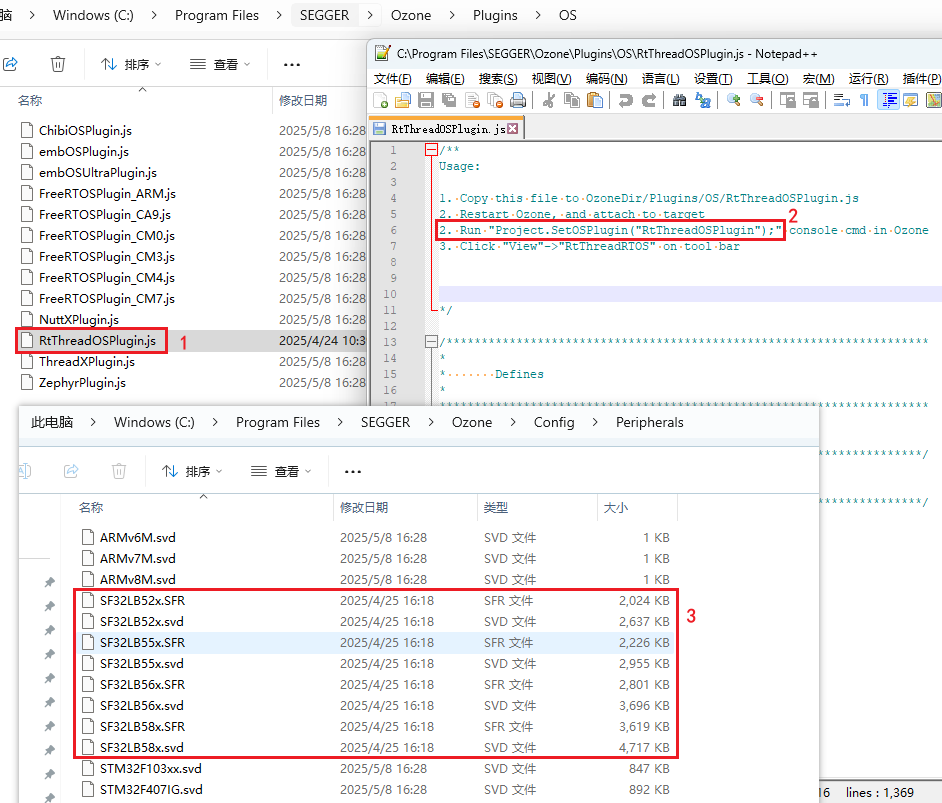

复制\sdk\tools\segger\RtThreadOSPlugin.js文件到Ozone的安装目录:
C:\Program Files\SEGGER\Ozone\Plugins\OS\RtThreadOSPlugin.js
并且打开该文件，按照下面步骤操作，就可以使用Ozone在线切换RTThread线程进行查看和调试。
alt text

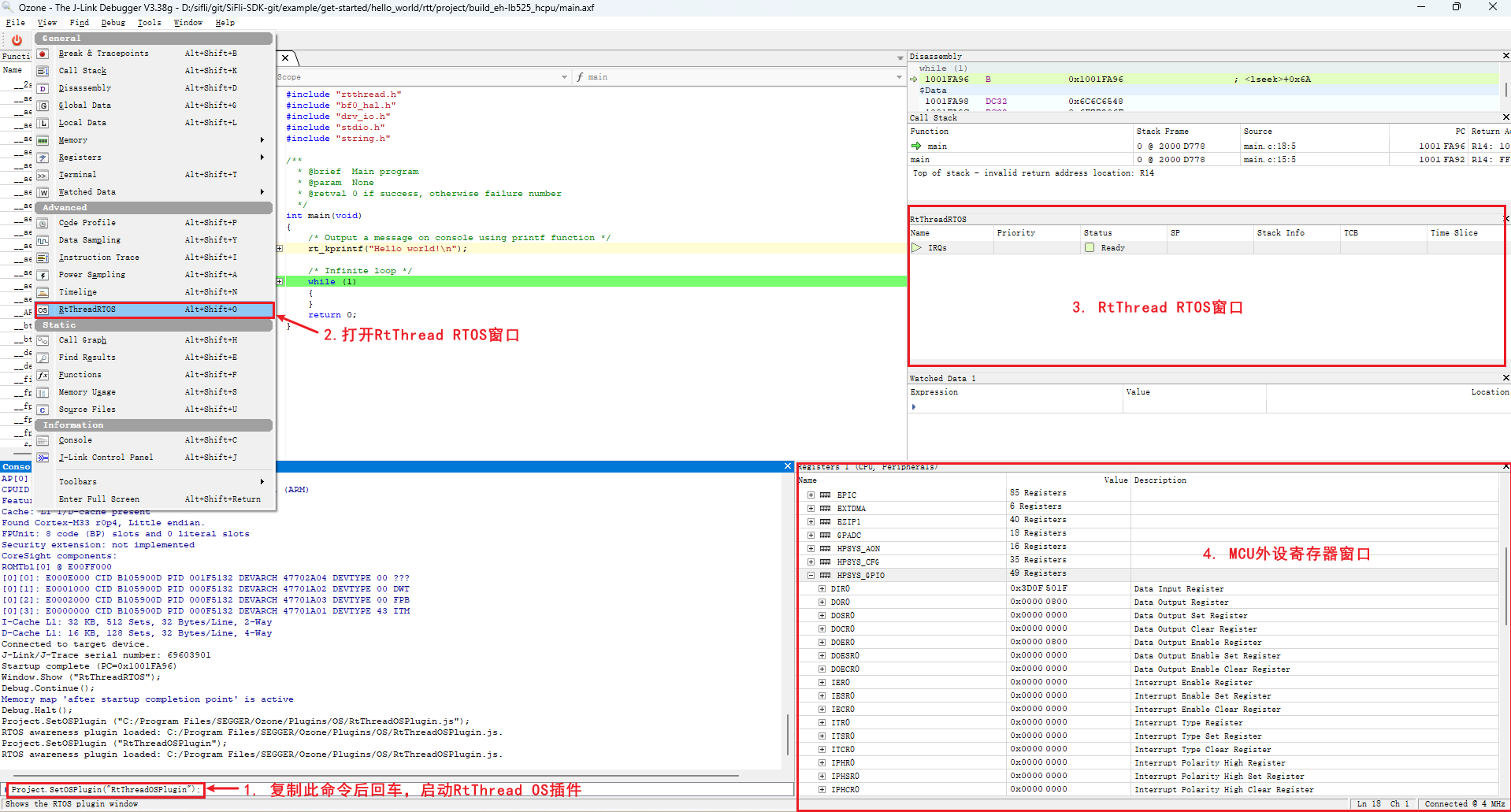

Ozone连接后，并使能Project.SetOSPlugin(“RtThreadOSPlugin”);的现场如下：

4.5 Ozone重定义文件路径¶

在烧录的bin的路径不是本地编译的情况下，用Ozone进行Debug，会提示File not find，无法定位到相应的c源代码，从而无法进行逐条跟踪定位问题。
alt text

解决方法：
鼠标右键该文件，Locate File到对应文件，就能定位到该c源文件，也可以采用 Project.AddPathSubstitute命令重定位路径，实际是需要参考Qzone的手册
