1 Log调试

1.1 Hcpu没有log出来

1,menuconfig→ RTOS → RT-Thread Kernel → Kernel Device Object→uart1配置为uart1 2,menuconfig → RTOS → RT-Thread Components → Utilities→Enable ulog打开 TIPS: menuconfig中可以输入 “/” 搜索"ulog" 3,pinmux.c中UART1的配置是否正确配置为UART1配置,常见的是开启了BSP_ENABLE_QSPI3,如下图:
alt text

1.2 Lcpu没有log出来

如下配置后, 依然没有打印,
1,menuconfig→ RTOS → RT-Thread Kernel → Kernel Device Object→uart3配置为uart3
2,menuconfig → RTOS → RT-Thread Components → Utilities→Enable ulog打开
3,确认hcpu中,在menuconfig→ RTOS → RT-Thread Kernel → Kernel Device Object→uart1 这里没有没有配置为uart3,不然会冲突.
4, 确认pinmux.c中,PB45,PB46这两个UART3的模式配置正确,默认配置正确,如下:

  HAL_PIN_Set(PAD_PB45, USART3_TXD, PIN_NOPULL, 0);           // USART3 TX/SPI3_INT
  HAL_PIN_Set(PAD_PB46, USART3_RXD, PIN_PULLUP, 0);           // USART3 RX

其他原因1:
用的V0.9.9\example\rt_driver\project\ec-lb551工程,ble线程没有开启, 导致Lcpu程序没有加载,

alt text

解决方案:
打开ble线程或者单独调用函数lcpu_power_on(); 启动lcpu的代码.
其他原因2:

example\multicore\ipc_queue\
example\pm\coremark\

这些工程,需要在HCPU的console里发送命令lcpu on启动LCPU,启动成功后可以在LCPU的console上看到启动log
解决方案:
相应的工程下,有readme.txt文件,可以参考里面的内容发命令打开Lcpu

1.3 代码中打印寄存器方法

直接地址读操作:

static uint32_t pinmode19;
pinmode19= *(volatile uint32_t *)0x4004304c; //读取寄存器0x4004304c的值
uint32_t reg_printf= *(volatile uint32_t *)0x50016000; //打印寄存器0x50016000的值
rt_kprintf("0x50016000:0x%x\n",reg_printf);

直接地址写操作:

#define _WWORD(reg,value) \
{ \
    volatile uint32_t * p_reg=(uint32_t *) reg; \
    *p_reg=value; \
}
_WWORD(0x40003050,0x200);  //PA01 pinmux寄存器写值0x00000200

寄存器定义读操作:

rt_kprintf("hwp_hpsys_rcc->CFGR:0x%x\n",hwp_hpsys_rcc->CFGR);
uint32_t reg_printf= hwp_hpsys_rcc->CFGR; //打印寄存器
rt_kprintf("hwp_hpsys_rcc->CFGR:0x%x\n",reg_printf);

寄存器定义写操作:

hwp_hpsys_rcc->CFGR = 0x40003050;//直接写值
MODIFY_REG(hwp_pmuc->LPSYS_SWR, PMUC_LPSYS_SWR_PSW_RET_Msk,
			MAKE_REG_VAL(1, PMUC_LPSYS_SWR_PSW_RET_Msk, PMUC_LPSYS_SWR_PSW_RET_Pos)); //只修改PMUC_LPSYS_SWR_PSW_RET_Msk的值为1,其他地方不变;

1.4 Log定位死机方法

  1. 提示对方核crash
    如下的log,提示LCPU crash后,是Hcpu主动触发的Assert,需要看LCPU死机在哪里

07-11 10:31:55:616    [351767] E/mw.sys ISR: LCPU crash
07-11 10:31:55:617    Assertion failed at function:debug_queue_rx_ind, line number:221 ,(0)
07-11 10:31:55:617    Previous ISR enable 0

说明:在双核开发时,当一边cpu已经死机,另一cpu其实是未知的,可能还会持续跑很长一段时间,会导致问题不容易发现,目前软件上设计成了一边cpu出现了已知的assert或者hardfaul的情况下,都会通知对方核,对方核收到后,会触发自身的assert,便于查找问题;

  1. Assert行号提示
    如下的log提示了,Assert发生在drv_io.c文件的517行

07-10 16:41:16:382    [572392] I/drv.lcd lcd_task: HW close
07-10 16:41:16:385    HAL assertion failed in file:drv_io.c, line number:517
07-10 16:41:16:388    Assertion failed at function:HAL_AssertFailed, line number:616 ,(0)
07-10 16:41:16:389    Previous ISR enable 1

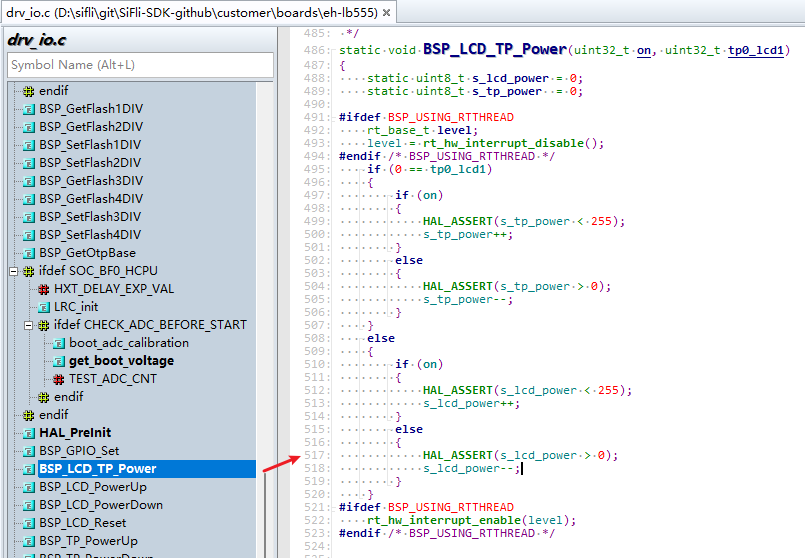

对应drv_io.c文件的517行如下图:
RT_ASSERT(0);或者HAL_ASSERT(s_lcd_power > 0);括号内值为0(False)时,就会出现死机;
此处出现死机,代表s_lcd_power > 0为假(s_lcd_power没有大于0)
alt text

  1. Log提示死机PC指针信息
    如下Log,在出现hard fault情况下,此时的PC指针因为已经跳转异常中断HardFault_HandlerMemManage_Handler里面的rt_hw_mem_manage_exceptionrt_hw_hard_fault_exception函数内了,连接上看到的PC指针可能已经不是第一死机现场,此时Log打印出来的PC等一系列地址,就是第一死机现场,可以用于恢复死机第一现场,如下表示死在PC0x0007ef00这个地址,可以通过编译出来的对应*.asm文件,查看为什么这条指令会死机,通常是访问的内存或者地址不可达,出现异常中断死机。
    说明: 函数handle_exception中,变量saved_stack_framesaved_stack_pointererror_reason在出现以上异常死机时,也会存储如下Log内死机的堆栈、死机堆栈地址和死机的原因,可以对照源代码数据结构来分析死机原因。

06-24 15:48:41:031     sp: 0x200195c8
06-24 15:48:41:037    psr: 0x80000000
06-24 15:48:41:041    r00: 0x00000000
06-24 15:48:41:042    r01: 0x2001960c
06-24 15:48:41:043    r02: 0x00000010
06-24 15:48:41:044    r03: 0x0007ef00
06-24 15:48:41:045    r04: 0x00000000
06-24 15:48:41:046    r05: 0x00000010
06-24 15:48:41:046    r06: 0x00000000
06-24 15:48:41:047    r07: 0x00000010
06-24 15:48:41:047    r08: 0x2001960c
06-24 15:48:41:048    r09: 0x2001965c
06-24 15:48:41:049    r10: 0x60000000
06-24 15:48:41:049    r11: 0x00000000
06-24 15:48:41:050    r12: 0x200001cd
06-24 15:48:41:051     lr: 0x12064845
06-24 15:48:41:052     pc: 0x0007ef00
06-24 15:48:41:052    hard fault on thread: mbox
06-24 15:48:41:053
06-24 15:48:41:053    =====================
06-24 15:48:41:054    PSP: 0x20019534, MSP: 0x2001419c
06-24 15:48:41:055    ===================
