SF32LB52-DevKit-Nano开发板使用指南

开发板版本信息：

  • *-N4-V1.0.0：配置SF32LB52BU56芯片(内部合封4MB NOR Flash)，当前版本

  • *-R16N16-V1.0.0：配置SF32LB52JUD6(内部合封16MB PSRAM) + 16MB NOR Flash，当前版本

1. 开发板概述

SF32LB52-DevKit-Nano是基于思澈科技SF32LB52BU56/SF32LB52JUD6芯片的开发板，尺寸仅有21mm*51mm，板边采用邮票孔设计，方便开发者在不同场景下使用。开发板支持GPIO、UART、I2C、SPI，LCD、I2S、GPADC，PWM和模拟音频输入输出。

../../_images/Nano_Front_look.png

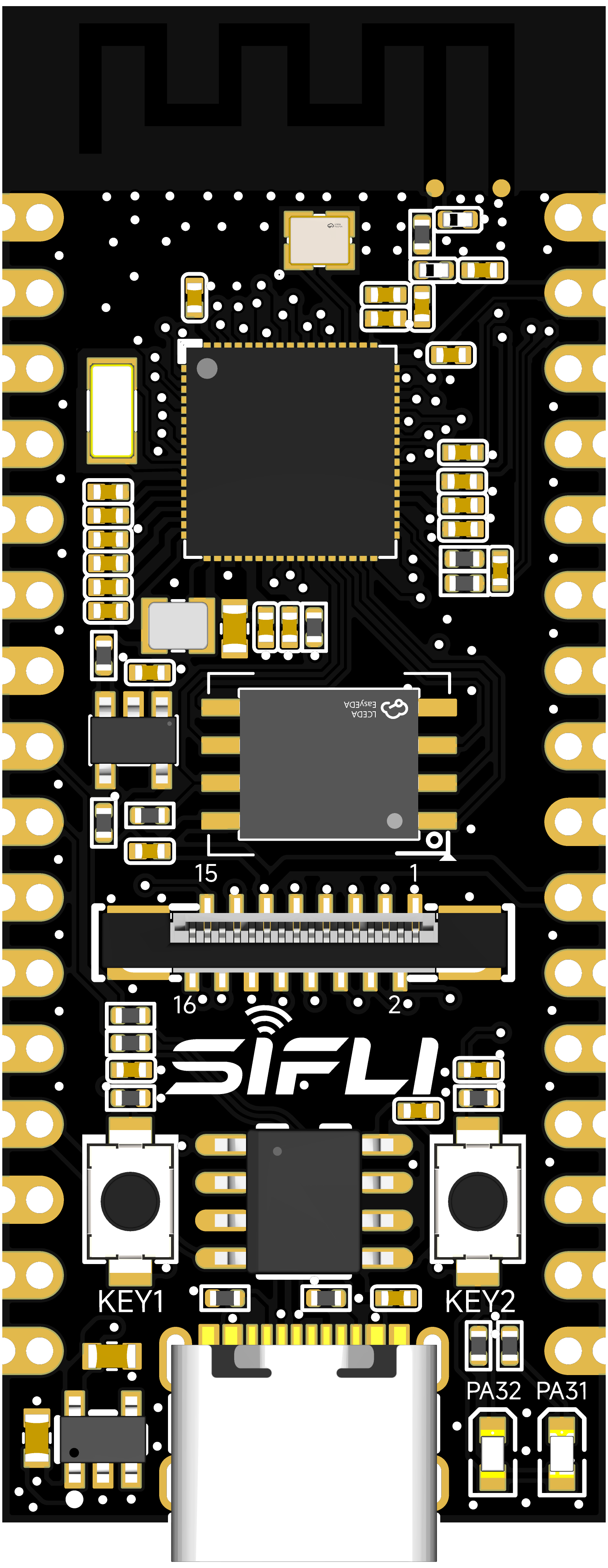

开发板实物正面照



../../_images/Nano_Back_look.png

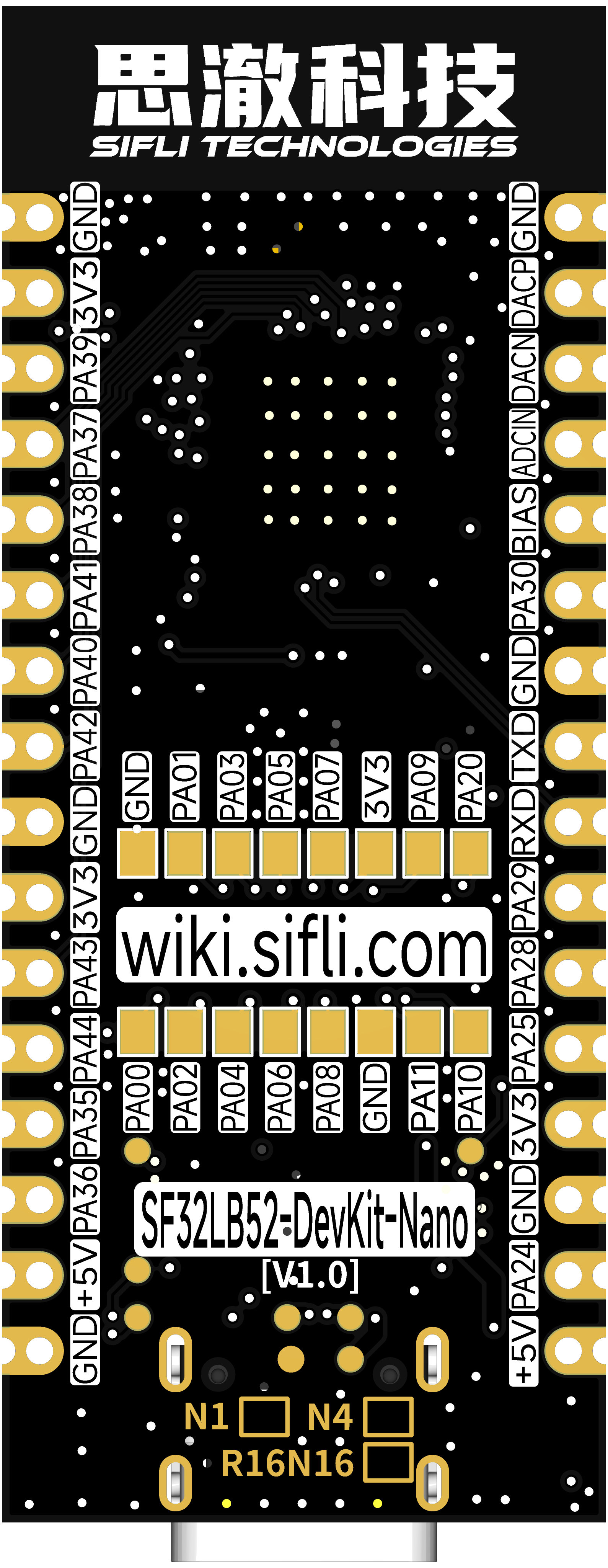

开发板实物背面照



2. 特性列表

该开发板具有以下特性：

  1. 板型：

    • -N4：板载SF32LB52BU56芯片，配置如下：

      • 合封配置为：

        • 4MB NOR Flash，接口频率96MHz

    • -R16N16：板载SF32LB52JUD6芯片，配置如下：

      • 合封配置为：

        • 16MB OPI-PSRAM，接口频率144MHz

      • 板载128Mb QSPI-NOR Flash，接口频率72MHz，STR模式

  2. 晶体

    • 48MHz晶体

    • 32.768KHz晶体

  3. 天线

    • 板载PCBA天线

  4. GPIO

    • LCC半孔支持17个GPIO

    • LGA管脚支持13个GPIO

  5. UART-I2C-GPTIM

    • 3x UART

    • 4x I2C

    • 2x GPTIM

    • 所有GPIO都支持配置为UART、I2C和GPTIM

  6. SPI

    • 2x SPI

  7. GPADC

    • 3x GPADC

  8. 显示

    • FPC16P，0.5mm间距接插件扩展显示

    • SPI/DSPI/Quad SPI，支持DDR模式QSPI显示接口

    • 支持I2C接口的触摸屏

    • 通过16p转22p排线，支持黄山派1.85寸AMOLED屏

  9. 音频

    • 支持音频ADC输入，可以接模拟麦克风或硅麦克风

    • 支持PDM数字麦克风输入

    • 模拟音频输出，需要外接Class-AB/D音频PA来驱动喇叭

    • 所有接口通过LCC半孔引出

  10. USB

    • Type C-UART接口，板载CH340N串口芯片，实现程序下载和软件DEBUG，可供电

    • USB接口，支持USB2.0 FS，通过LCC半孔引出

  11. 按键 - 1x 功能按键 - 1x 开关机按键，支持长按10s复位功能

  12. LED灯 - 2x LED灯，GPIO控制

  13. 电源

    • 通过USB Type-C接口供电

    • 板载VBUS 5V转3.3V的LDO芯片

    • 板载电源开关，可以通过CH340N的RTS#管脚控制使能，来实现MCU的复位

3. 管脚定义

../../_images/SF32LB52-DevKit-Nano-T-pinout.svg
开发板正面Pinout（点击放大）



../../_images/SF32LB52-DevKit-Nano-B-pinout.svg
开发板反面PinOut（点击放大）



管脚详细描述

下表为 SF32LB52-DevKit-Nano 开发板管脚的详细描述。

LEFT LCC（J1）管脚描述表

管脚

管脚名称

复位默认及复用功能

上下拉

1

GND

接地

2

DACP

模拟音频输出信号

3

DACN

模拟音频输出信号

4

MIC_ADC

MIC输入信号

5

MIC_BIAS

MIC偏置电压

6

PA30

PA30、UART、I2C、GPTIM、I2S1_LRCK和GPADC2

PD

7

GND

接地

8

PA19

UART0_TXD,调试和下载口，PA19、SWCLK、I2C、GPTIM

无

9

PA18

UART0_RXD,调试和下载口，PA18、SWDIO、I2C、GPTIM

PU

10

PA29

PA29、UART、I2C、GPTIM、SPI1_CS、I2S1_BCK和GPADC1

PD

11

PA28

PA28、UART、I2C、GPTIM、SPI1_CLK、I2S1_SDI和GPADC0

PD

12

PA25

PA25、UART、I2C、GPTIM、SPI1_DI、I2S1_SDO和WKUP1

PD

13

3.3V

3.3V电源，USB TypeC不插时，可以当做3.3V输入；当USB TypeC插入时，可以当做3.3V输出

14

GND

接地

15

PA24

PA24、UART、I2C、GPTIM、SPI1_DIO、I2S1_MCLK和WKUP0

PD

16

5V

5V电源，USB TypeC不插时，可以当做5V输入；当USB TypeC插入时，可以当做5V输出

RIGHT LCC（J2）管脚描述表

管脚

管脚名称

复位默认及复用功能

上下拉

1

GND

接地

2

3.3V

3.3V电源，USB TypeC不插时，可以当做3.3V输入；当USB TypeC插入时，可以当做3.3V输出

3

PA39

PA39、UART、I2C、GPTIM、SPI2_CLK和WKUP15

PU

4

PA37

PA37、UART、I2C、GPTIM、SPI2_DIO和WKUP13

PD

5

PA38

PA38、UART、I2C、GPTIM、SPI2_DI和WKUP14

PD

6

PA41

PA41、UART、I2C、GPTIM和WKUP17

PU

7

PA40

PA40、UART、I2C、GPTIM、SPI2_CS和WKUP16

PU

8

PA42

PA42、UART、I2C、GPTIM和WKUP18

PU

9

GND

接地

10

3.3V

3.3V电源，USB TypeC不插时，可以当做3.3V输入；当USB TypeC插入时，可以当做3.3V输出

11

PA43

PA43、UART、I2C、GPTIM和WKUP19

PD

12

PA44

PA44、UART、I2C、GPTIM和WKUP20

PD

13

PA35

PA35、UART、I2C、GPTIM、USB_DP和WKUP11

PD

14

PA36

PA36、UART、I2C、GPTIM、USB_DM和WKUP12

PD

15

5V

5V电源，USB TypeC不插时，可以当做5V输入；当USB TypeC插入时，可以当做5V输出

16

GND

接地

16p QSPI线序FPC接口定义

16p FPC接口信号定义

管脚

管脚名称

复位默认及复用功能

上下拉

1

GND

接地

2

PA_00

PA00、UART、I2C、GPTIM和LCD_RST

PD

3

PA_01

PA01、UART、I2C、GPTIM和BL_PWM

PD

4

PA_02

PA02、UART、I2C、GPTIM、LCD_TE和I2S1_MCLK

PD

5

PA_03

PA03、UART、I2C、GPTIM、LCD_CS和I2S1_SDO

PU

6

PA_04

PA04、UART、I2C、GPTIM、LCD_CLK和I2S1_SDI

PD

7

PA_05

PA05、UART、I2C、GPTIM、LCD_D0和I2S1_BCK

PD

8

PA_06

PA06、UART、I2C、GPTIM、LCD_D1和I2S1_LRCK

PD

9

PA_07

PA07、UART、I2C、GPTIM、LCD_D2和PDM1_CLK

PD

10

PA_08

PA08、UART、I2C、GPTIM、LCD_D3和PDM1_DAT

PD

11

3.3V

3.3V电源输出

12

GND

接地

13

PA_09

PA09、UART、I2C、GPTIM和CTP_INT

PD

14

PA_11

PA11、UART、I2C、GPTIM和CTP_SDA

PU

15

PA_20

PA20、UART、I2C、GPTIM和CTP_SCL

PD

16

PA_10

PA10、UART、I2C、GPTIM和CTP_RST

PD

4. 功能介绍

供电说明

开发板支持以下3种供电方式：

  • USB Type-C接口供电（默认）

  • 5V和GND排针供电

  • 3.3V和GND排针供电

调试过程中优先推荐的供电方式：TYPE-C USB接口供电。

LED控制

开发板板载2颗LED，开发者可参考下表进行对应管脚的控制。

LED灯信号控制表

LED编号

对应GPIO

描述

LED1

PA31

低电平亮

LED2

PA32

低电平亮

外置Flash

开发板板载一颗Flash（区分板型，有的焊接，有的不焊接），支持类型：

  • SPI NOR Flash，WSON8-8x6mm或WSON8-6x5mm

  • SPI NAND Flash，WSON8-8x6mm

  • SD NAND Flash，WSON8-8x6mm

Flash信号定义

管脚

管脚名称

复位默认及复用功能

上下拉

1

PA_12

PA12、UART、I2C、GPTIM、MPI2_CS 和SD1_D2

PU

2

PA_13

PA13、UART、I2C、GPTIM、MPI2_D1 和SD1_D3

PD

3

PA_14

PA14、UART、I2C、GPTIM、MPI2_D2 和SD1_CLK

PD

4

PA_15

PA15、UART、I2C、GPTIM、MPI2_D0 和SD1_CMD

PD

5

PA_16

PA16、UART、I2C、GPTIM、MPI2_CLK和SD1_D0

PD

6

PA_17

PA17、UART、I2C、GPTIM、MPI2_D3 和SD1_D1

PD
板型和Flash信息对应表

开发板型号

MCU合封规格

板载规格

SF32LB52-DevKit-Nano-N4

4MB SPI NOR Flash

无

SF32LB52-DevKit-Nano-R16N16

16MB OPI PSRAM

16MB SPI NOR Flash

按键

开发板板载2个按键，需要软件自定义功能，其中KEY1支持硬件长按10秒复位功能，开发者可参考下表进行对应管脚的控制。

按键信号控制表

按键编号

对应GPIO

描述

KEY1

PA34

高电平有效，支持长按10秒复位

KEY2

PA33

高电平有效

下载和调试

通过USB-to-UART端口连上USB线，打开思澈科技的程序下载工具，选取相应的COM口和程序。

  1. 下载模式

    • 勾选BOOT项，上电，开机后进入下载模式，就可以完成程序的下载。

  2. 软件开发模式

    • 去掉BOOT项，上电，开机后进入串口log打印模式，便进入软件调试模式。

  3. 开发板复位

    • 通过上位机工具控制CH340N的RTS#管脚来复位MCU。

具体请参考 固件烧录工具 Impeller

LCD显示屏接口

开发板支持QSPI接口LCD屏，接插件为立式16p-0.5pitch FPC，上翻下接触。 信号线序请参考上文定义，线序不同需要做转接板测试，请参考《SF32LB52-DevKit-LCD转接板制作指南》。

通过FPC-22p转16p排线可以直接接黄山派的屏。

../../_images/22p-to-16p.png

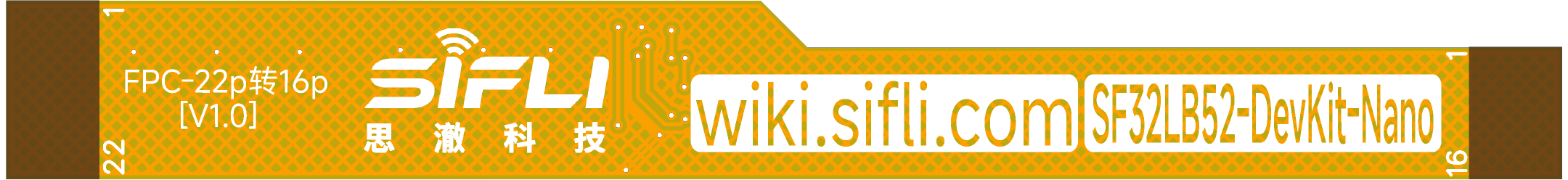

FPC转接排线



参考资料

音频扩展

开发板需要外挂麦克风和差分音频功放。

PCB元件位置查询

SF32LB52-DevKit-Nano-PCB

5. 样品获取

联系思澈科技的FAE，获取开发板。
