思澈52平台拉距测试¶

一、软硬件平台¶

硬件平台：sf32lb52-core_n4

软件基于SiFli-SDK：SDK release/v2.4 分支

二、固件获取方式¶

源代码获取：ble_range_test

固件获取：ble_range_test_sf32lb52-core_n4_v5.2

三、固件烧录¶

1. 烧录工具（Impeller）¶

工具获取： Impeller工具包

烧录工具使用说明：Impeller使用说明

2. 烧录说明¶

硬件环境：PC+硬件开发板+Type-C USB线；

软件环境：Windows系统+Impeller工具+固件包；

3. 烧录步骤¶

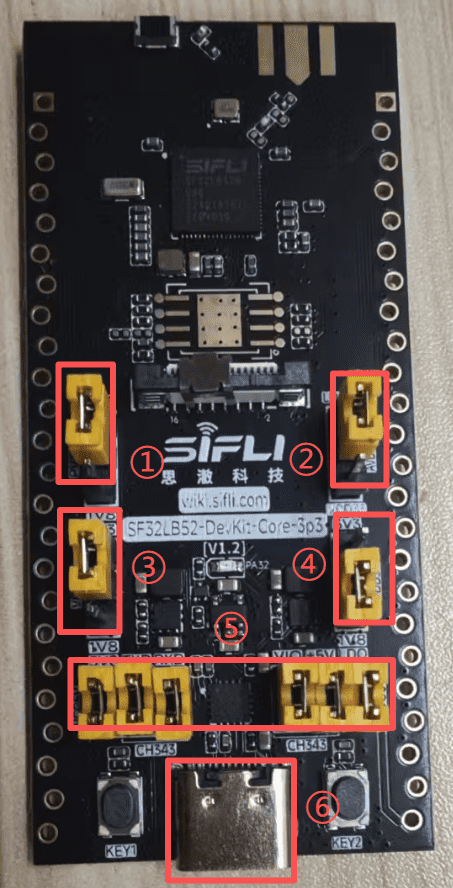

设备工作及烧录前需进行如下跳线：

1） ①、②、③跳线帽短接3v3，④跳线帽短接1v8

2） ⑤处天线帽需全部短接

3） ⑥处连接Type-C USB线到PC上用于烧录固件

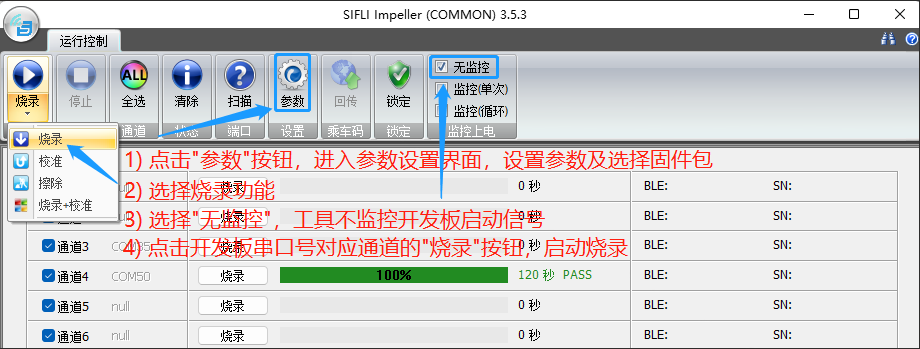

4）使用Impeller工具开始烧录

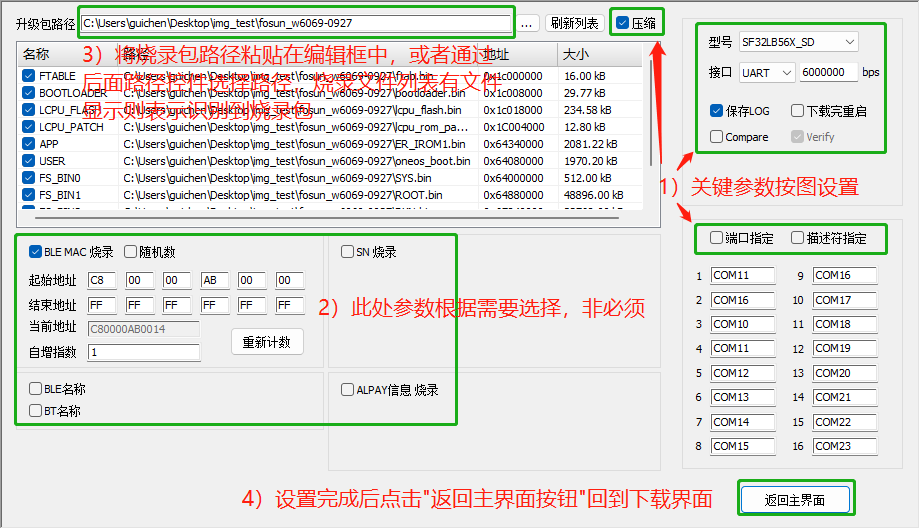

上图中步骤1）的参数设置页面具体设置如下图：

5）下载成功后，即可继续下面的测试流程进行配置，然后重新上电正常启动；

四、拉距测试¶

两块Core开发板烧录同一固件，用户仅需在上电前进行跳线配置。

即可完成对两块板子进行【模式与功率选择】，然后可进行拉距测试。

1.天线选择¶

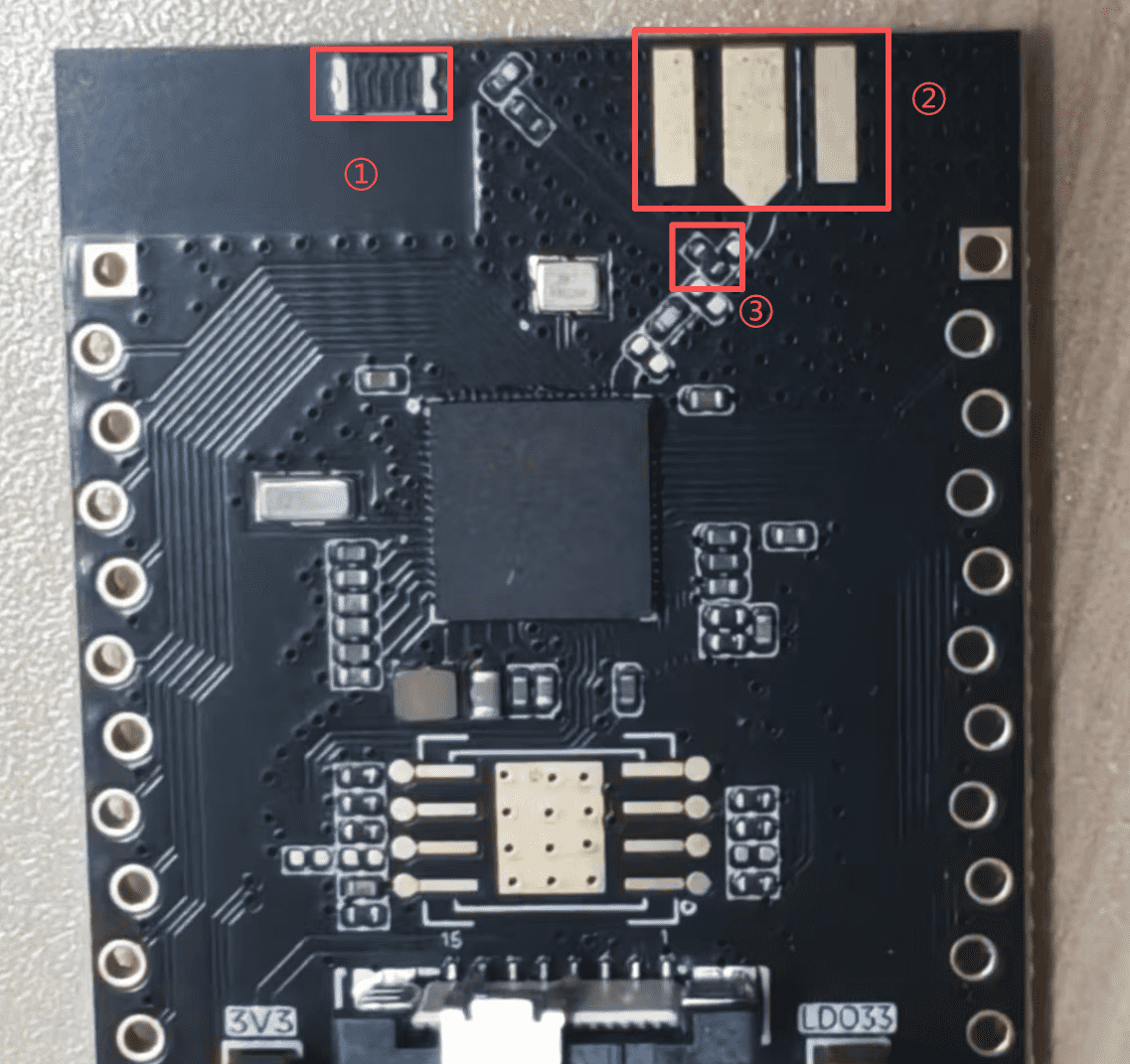

Core板支持两种天线选择，板载陶瓷天线和外接天线。

1）①为板载陶瓷天线，②为外接天线预留焊盘，③为0欧电阻

2）当③的0欧电阻默认上图焊接时，使用的是板载陶瓷天线

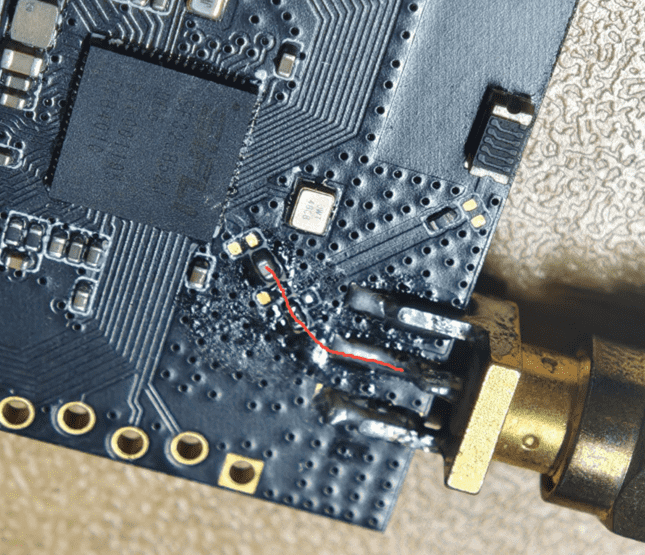

3）当③的0欧电阻如下图焊接时，使用的是焊接的外接天线

4）注意：中间焊盘为信号（RF），左右两边为GND

2.跳线配置¶

模式选择：¶

1.两块测试板分为发射板和接收板，两板下载相同固件

2.根据PA27的电平，选择开发板在测试中的角色，启动前通过跳线配置PA27电平

重要

PA27默认未低电平，设备默认未发射模式。
可通过板载LED显示状态辨别设备当前模式：TX LED双脉冲 / RX LED单脉冲

PA27状态	设备模式
低电平	TX(发射端,主动扫描连接)
高电平	RX(接收端,广播等待连接)

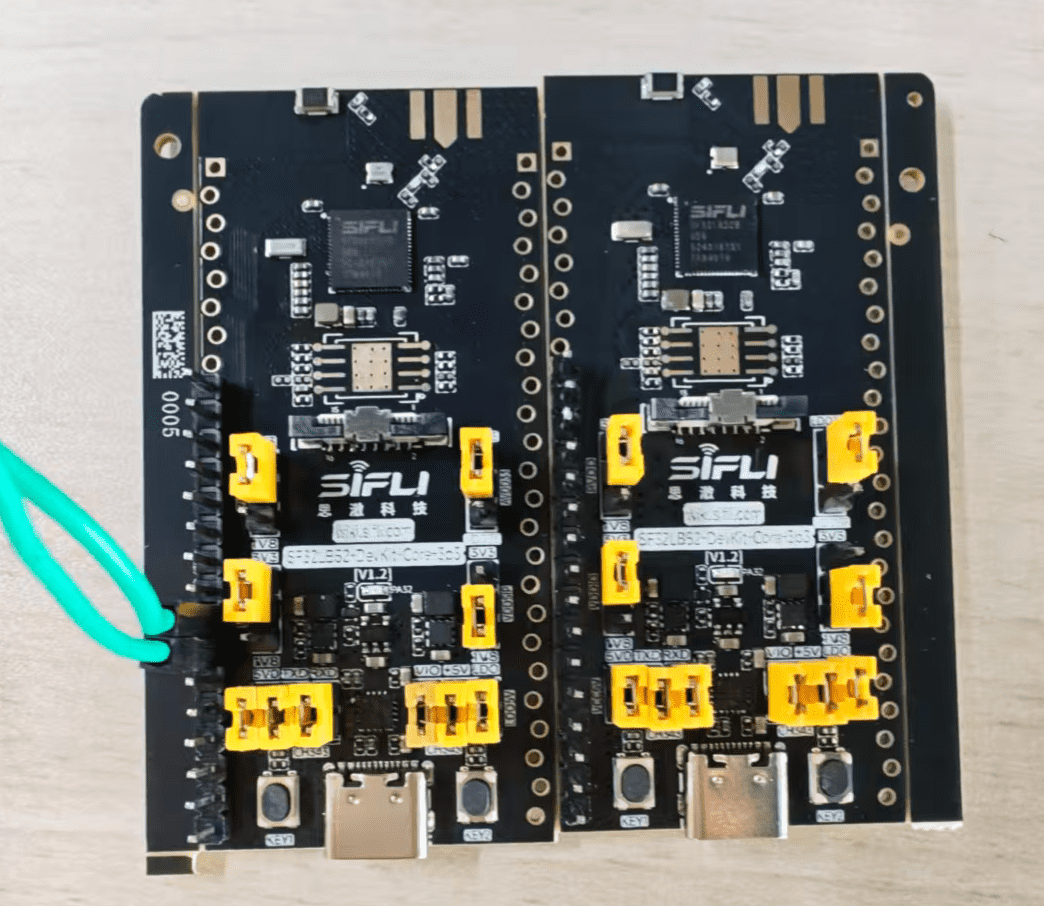

19db 蓝牙接收模式（左）蓝牙发射模式（右）

功率选择：¶

1、设备未进行功率选择配置时，默认为19db发射功率。

2、当需要选择其他发射功率时需要断开设备电源，进行跳线配置，上电重启后设备加载配置好的发射功率。

拉高的引脚	发射功率（dBm）
PA26	10
PA25	13
PA24	16

重要

优先级 PA26 > PA25 > PA24(同时拉高时取优先级高者)。
两块板子需选择同一档功率进行测试。

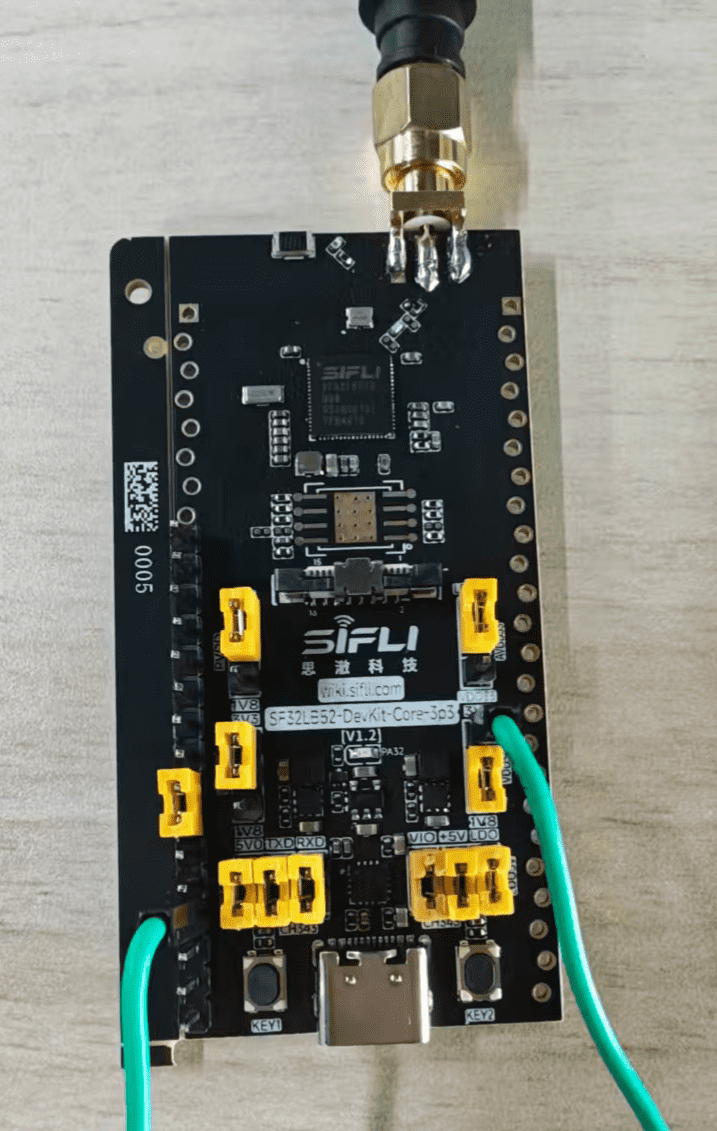

16db功率选择示例：¶

发射端：

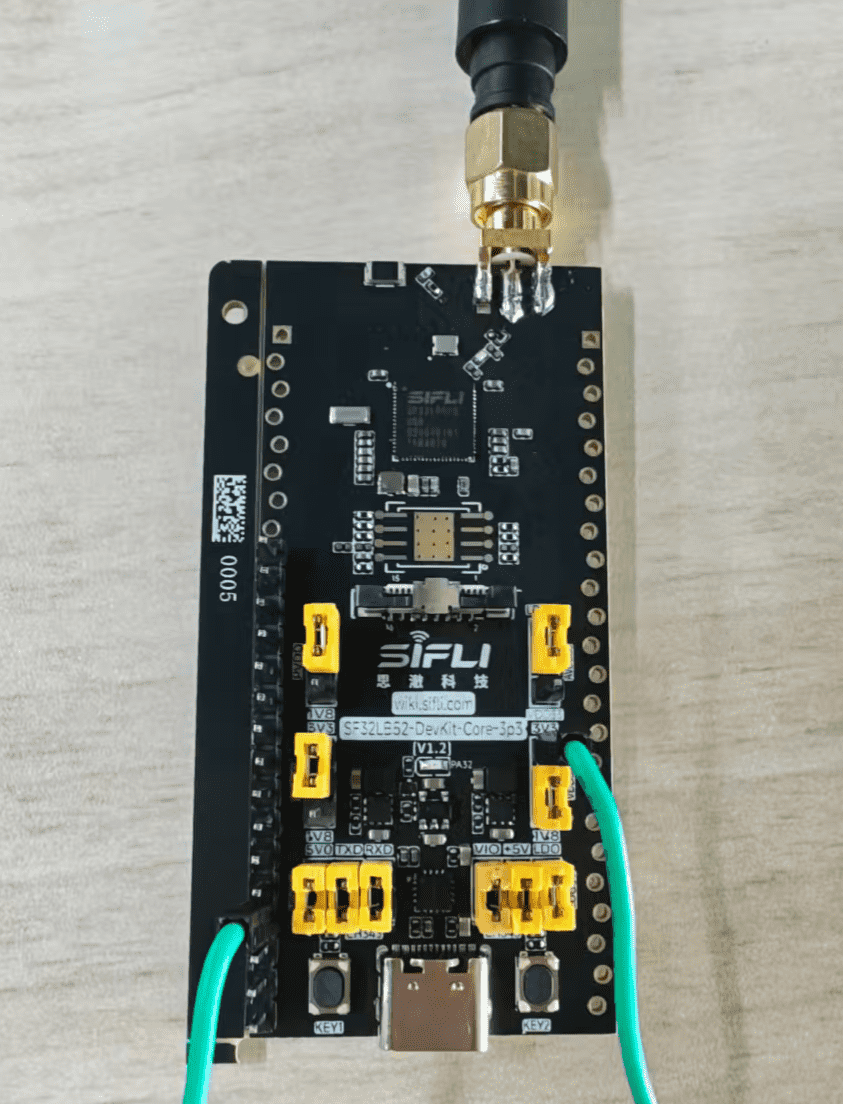

跳线接PA24

接收端：

跳线接PA27、PA24

3.LED状态（PA32）¶

可以根据LED状态板子的模式以及板子连接状态。

状态	TX板	RX板
未连接（搜索中）	双闪	单闪
已连接	常量	常量

4.连接与重连行为¶

初次连接¶

RX 以名称 SIFLI_RANGE 广播，无需操作。
TX 上电即开始扫描。匹配到 RX 后，TX将自动连接。

自动重连¶

任一方断开 → RX 自动重新广播，TX 自动重新扫描。
多对板同场时，TX 总是连 RSSI 最强的 RX(2 秒窗口内累计选择)。

5.日志解析（模式确认）¶

启动后约 2-3 秒内会打印:

[xxxx] I/range_io main: Range test boot: role=RX(recv), tx_power=19dBm

该行确认当前角色与已加载的功率档位。

BLE 协议栈初始化后会打印:

[xxxx] I/range_io mbox: Override BT TX power -> 19dBm

该行确认功率已经下发到 BLE 控制器

五、测试及参考数据¶

重要

测试数据仅供参考，实际拉距测试在不同环境下测试结果不同。

测试方式：

两人分别手持TX、RX板子，错开人体，反方向步行。观察板子LED灯，常亮为连接，闪烁为断连，断连后记录间隔距离

测试条件及结果：

硬件版本：SF32LB52-DevKit-Core
固件版本：400m_sf32lb52-core_n4_v3
天线增益：3DBI

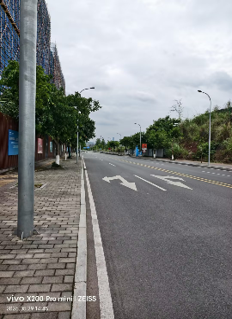

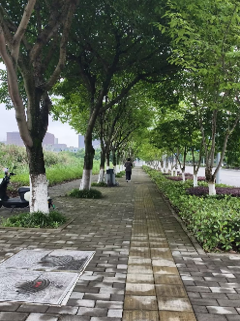

室外空旷环境，直线无杂物遮挡的马路人行道

测试环境1：

环境1	19dBm	16dBm	13dBm	10dBm
第一次测试	606m	576m	210m	186m
第二次测试	561m	563m	530m	496m
第三次测试	576m	518m	392m	452m

测试环境2：

环境1	19dBm	16dBm	13dBm	10dBm
第一次测试	452m	417m	409m	363m
第二次测试	449m	417m	460m	375m
第三次测试	460m	447m	392m	422m
