SF32LB58-DevKit-LCD开发板使用指南

模组版本信息：

  • V1.0.1：SF32LB58-MOD-N16R32N1和SF32LB58-MOD-A128R32N1，采用SF32LB586VDD36芯片，当前版本

序号

V1.0.1更新内容

1

修改eMMC电源控制IO，存储颗粒的VCC和VCCQ电源控制IO由PA80修改为：PA74控制VCC，PA80控制VCCQ。增加电阻R0115。

  • V1.0.0：SF32LB58-MOD-N16R32N1，采用SF32LB586VDD36芯片

开发板版本信息：

  • V1.0.1：采用SF32LB58-MOD-N16R32N1-V1.0.1和SF32LB58-MOD-A128R32N1-V1.0.1模组，内部焊接SF32LB586VDD36芯片，当前版本

序号

V1.0.1更新内容

1

增加USB拔插检查功能，采用PB_24。

2

修改PTC为2A/6V，解决双音频最大功率输出时，供电电流不足的问题。

3

去掉RGBLED电路里的电平转换部分，该电路不满足RGBLED的时序。

4

更换DCDC芯片，解决输出纹波大的问题。

5

去掉USB dp信号上的上拉电阻，解决USB slave时无法中断的问题。

  • V1.0.0：采用SF32LB58-MOD-N16R32N1-V1.0.0模组，内部焊接SF32LB587VEE56芯片，初始版本

开发板概述

SF32LB58-DevKit-LCD是一款基于SF32LB58-MOD模组的开发板，主要用于开发基于DSI，DPI和QSPI接口显示屏的各种应用。

开发板同时搭载模拟MIC输入，模拟音频输出，SDIO接口，USB-C接口，支持TF卡等，为开发者提供丰富的硬件接口资源，可以用于开发各种接口外设的驱动，帮助开发者简化硬件开发过程和缩短产品的上市时间。

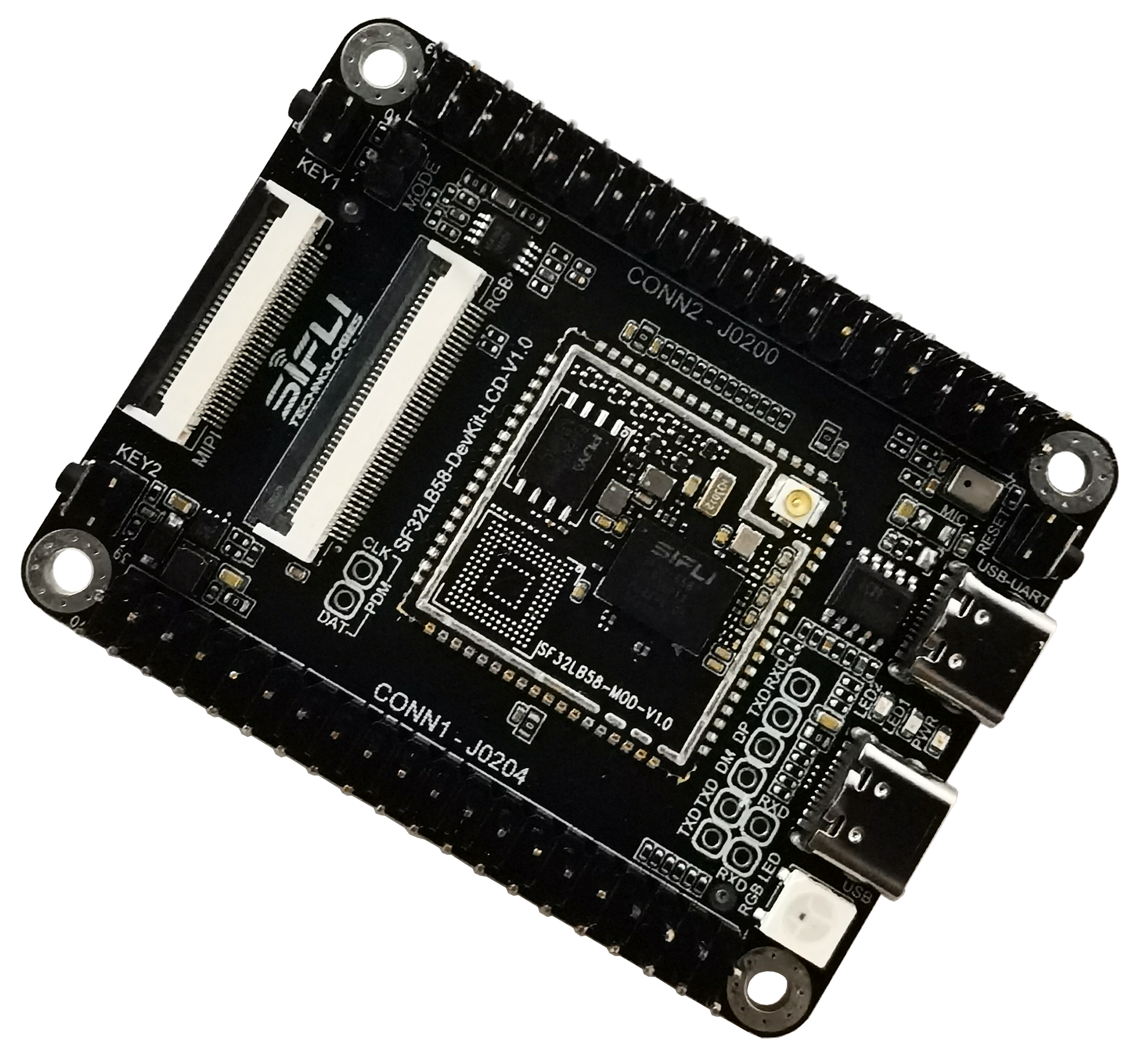

58KIT-T-Look
SF32LB58_DevKit-LCD开发板实物正面照

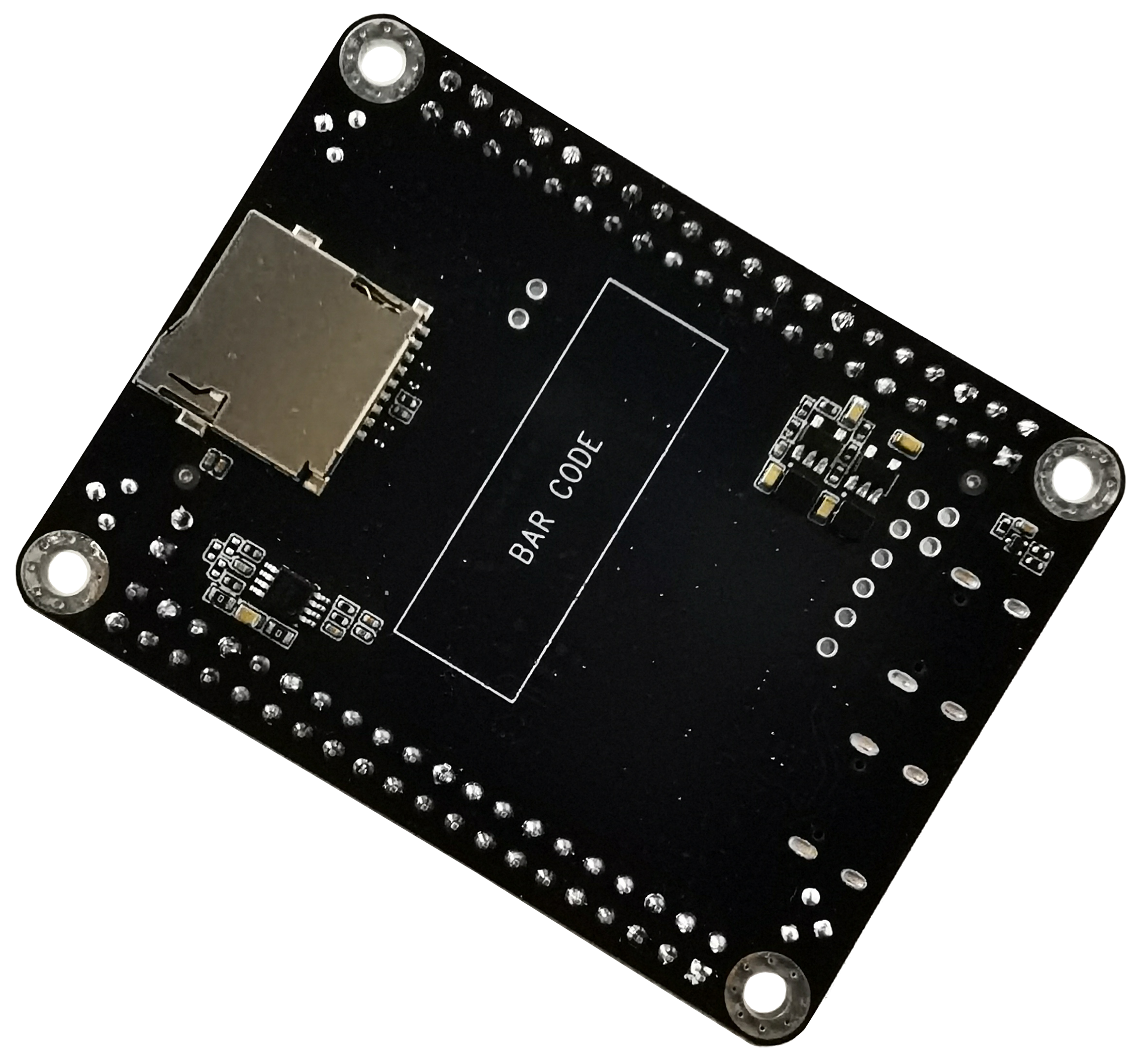

58KIT-B-Look
SF32LB58_DevKit-LCD开发板实物背面照



特性列表

该开发板具有以下特性：

  1. 模组：板载基于SF32LB58x芯片的SF32LB58-MOD-N16R32N1或SF32LB58-MOD-A128R32N1模组，模组配置如下：

    • 标配SF32LB586VDD36芯片，内置合封配置为：

      • 16MB HPI-PSRAM，接口频率144MHz

      • 16MB HPI-PSRAM，接口频率144MHz

      • 1MB QSPI-NOR Flash，接口频率48MHz

    • 16MB QSPI-NOR Flash，接口频率72MHz，STR模式（SF32LB58-MOD-N16R32N1版本）

    • 128MB QSPI-Nand Flash，接口频率72MHz，STR模式（SF32LB58-MOD-A128R32N1版本）

    • 48MHz晶体

    • 32.768KHz晶体

    • IPEX天线座

    • 射频匹配网络及其它阻容感器件

  2. 专用屏幕接口

    • DSI/RGB888，最高2lane数据传输，通用30pin线序FPC连接器

    • DPI/RGB888，支持串行8bit RGB，正点原子40pin线序FPC连接器

    • 双路SPI/DSPI/QSPI，支持DDR模式QSPI，通过40pin排针引出

    • 支持I2C接口的触摸屏

  3. 音频

    • 支持双路模拟MIC输入，默认板载一路模拟MIC输入，通过电阻跳选板载MIC或40pin排针输入

    • 支持立体声模拟音频输出，板载Class-D音频PA，最高2.8W/4欧姆喇叭输出，喇叭连接40pin排针

  4. USB

    • Type C接口，支持板载USB转串口芯片，实现程序下载和软件DEBUG，可供电

    • Type C接口，支持USB2.0 HS，可供电

  5. SD卡

    • 支持采用SDIO接口的TF卡，板载Micro SD卡插槽

  6. 排针

    • 大核GPIO输入输出接口，40pin排针

    • 小核GPIO输入输出接口，40pin排针

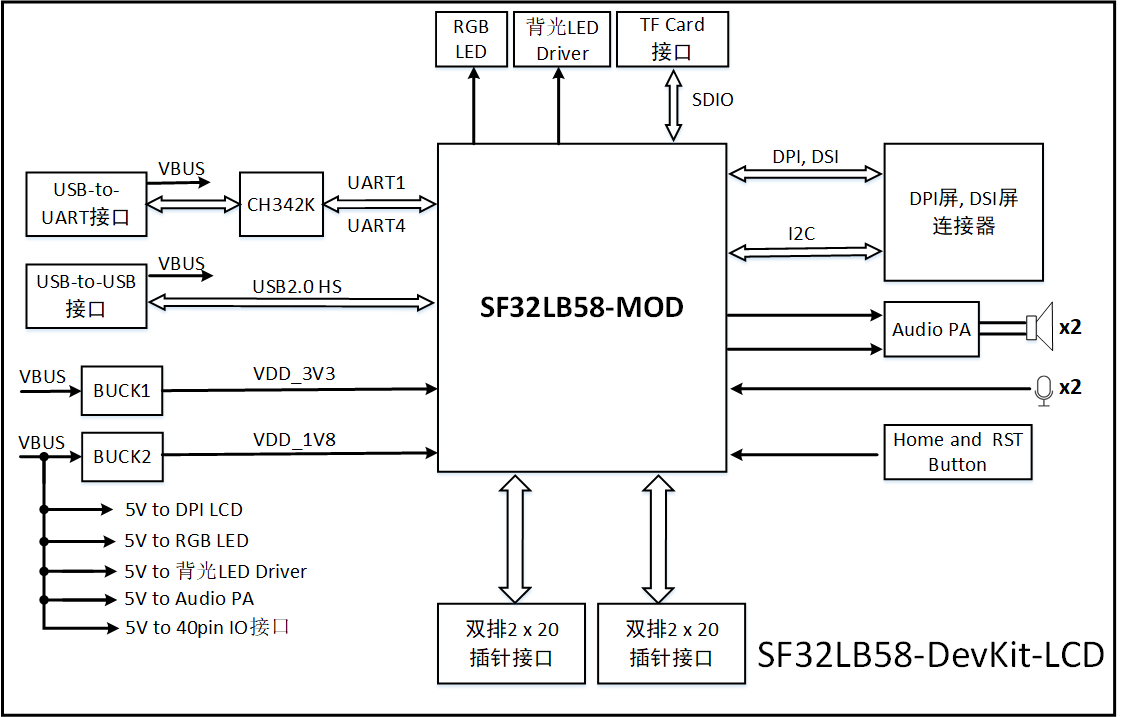

功能框图

Block_Diagram
开发板功能框图



组件介绍

SF32LB58-DevKit-LCD开发板的主板是整个套件的核心，该主板集成了SF32LB58-MOD-N16R32N1模组，并提供MIPI-DSI和DPI/RGB888的LCD连接座

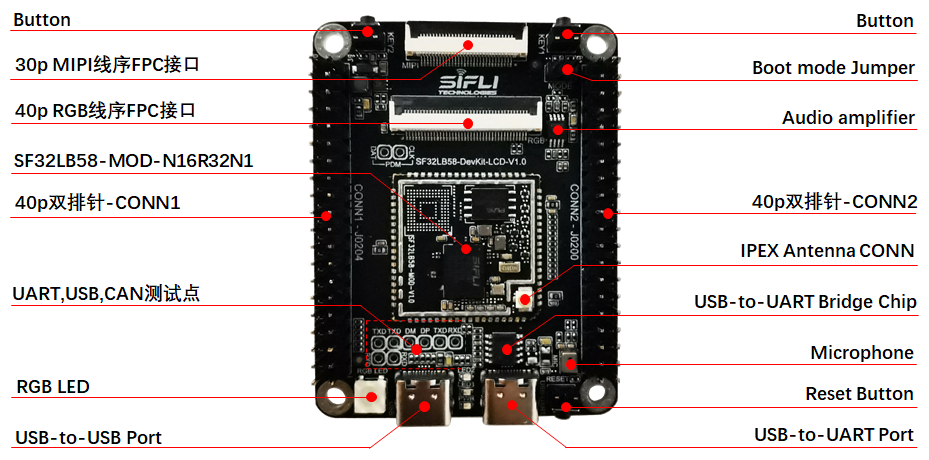

../../_images/58KIT-LCD-T-Notes.png
SF32LB58-DevKit-LCD Board - 正面（点击放大）

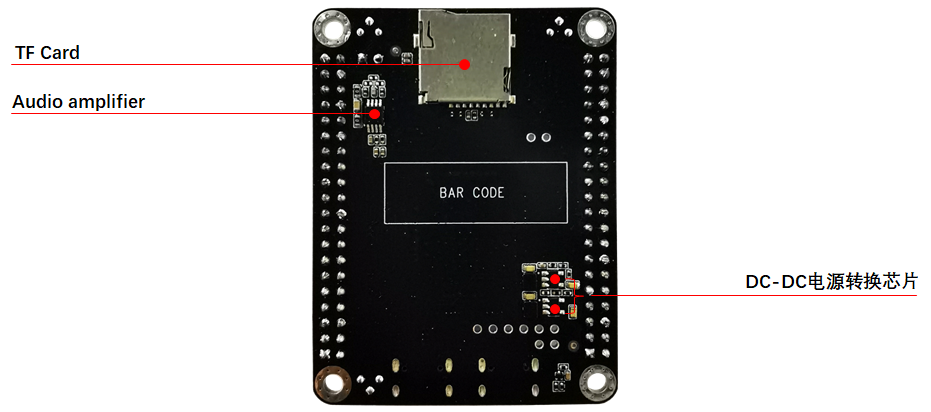

../../_images/58KIT-LCD-B-Notes.png
SF32LB58-DevKit-LCD Board - 背面（点击放大）



应用程序开发

本节主要介绍硬件和软件的设置方法，以及烧录固件至开发板以及开发应用程序的说明。

必备硬件

  • 1 x SF32LB58-DevKit-LCD（含SF32LB58-MOD-N16R32N1模组）

  • 1 x 屏幕模组(MIPI-DSI或DPI/RGB888)

  • 1 x USB2.0数据线（标准A型转Type-C型）

  • 1 x电脑（Windows、Linux或macOS）

备注

  1. 如果需要既通过UART调试，也要使用USB接口，需要两根USB2.0数据线；

  2. 请确保使用适当的USB数据线，部分数据线仅可用于充电，无法用于数据传输和程序烧录。

可选硬件

  • 2 x扬声器

  • 1 x TF Card

硬件设置

准备好开发板，加载第一个示例应用程序：

  1. 连接屏幕模组至相应的LCD连接器接口；

  2. 打开思澈的SifliTrace工具软件，选择正确的COM口；

  3. 插入USB数据线，分别连接PC与开发板的USB to UART端口；

  4. 屏幕亮起，可以用手指与触摸屏进行交互。

硬件设置完成，接下来可以进行软件设置。

软件设置

SF32LB58-DevKit-LCD的开发板，如何快速设置开发环境，请参考软件相关文档。

硬件参考

本节提供关于开发板硬件的更多信息。

GPIO分配列表

下表为 SF32LB58-MOD-N16R32N1 模组管脚的 GPIO 分配列表，用于控制开发板的特定组件或功能。

SF32LB58-MOD-N16R32N1 GPIO分配

管脚

管脚名称

功能

1

VDDIOB

PB域GPIO电源输入

2

PB_36

DB_UART_RXD, 程序下载及软件调试接口

3

PB_37

DB_UART_TXD, 程序下载及软件调试接口

4

PB_54

HOME和长按复位按键

5

PA_75

SD2_DIO1，SD卡接口信号

6

PA_76

SD2_DIO0，SD卡接口信号

7

PA_77

SD2_CLK， SD卡接口信号

8

PA_70

SD2_CND， SD卡接口信号

9

PA_81

SD2_DIO3，SD卡接口信号

10

PA_79

SD2_DIO2，SD卡接口信号

11

Boot_Mode

Boot方式选择信号，=1时，下载模式；=0时，运行模式

12

RSTN

MCU复位信号

13

VDD_1V8

1.8V电源输入

14

GND

接地

15

VDDIOA

PA12~PA93 电源输入

16

VDD_3V3

3.3V电源输入

17

PA_13

DPI DE，LCDC1接口信号

18

PA_15

DPI VSYNC，LCDC1接口信号

19

PA_14

DPI HSYNC，LCDC1接口信号

20

PA_12

DPI CLK，LCDC1接口信号

21

PA_67

DPI B7，LCDC1接口信号

22

PA_65

DPI B6，LCDC1接口信号

23

PA_63

DPI B5，LCDC1接口信号

24

PA_62

DPI B4，LCDC1接口信号

25

PA_61

DPI B3，LCDC1接口信号

26

PA_58

DPI B2，LCDC1接口信号

27

PA_57

DPI B1，LCDC1接口信号

28

PA_56

DPI B0，LCDC1接口信号

29

PA_55

DPI G7，LCDC1接口信号

30

PA_54

DPI G6，LCDC1接口信号

31

PA_53

DPI G5，LCDC1接口信号

32

PA_50

DPI G4，LCDC1接口信号

33

PA_48

DPI G3，LCDC1接口信号

34

PA_47

DPI G2，LCDC1接口信号

35

PA_46

DPI G1，LCDC1接口信号

36

PA_45

DPI G0，LCDC1接口信号

37

PA_44

DPI R7，LCDC1接口信号

38

PA_43

DPI R6，LCDC1接口信号

39

PA_27

DPI R5，LCDC1接口信号

40

PA_26

DPI R4，LCDC1接口信号

41

PA_25

DPI R3，LCDC1接口信号

42

PA_24

DPI R2，LCDC1接口信号

43

PA_23

DPI R1，LCDC1接口信号

44

PA_22

DPI R0，LCDC1接口信号

45

VDDIOA2

PA00~PA11 电源输入

46

GND

接地

47

DSI_D0N

MIPI-DSI D0N，LCDC1接口信号

48

DSI_D0P

MIPI-DSI D0P，LCDC1接口信号

49

DSI_CLKN

MIPI-DSI CLKN，LCDC1接口信号

50

DSI_CLKP

MIPI-DSI CLKP，LCDC1接口信号

51

DSI_D1N

MIPI-DSI D1N，LCDC1接口信号

52

DSI_D1P

MIPI-DSI D1P，LCDC1接口信号

53

PA_32

GPIO，UART1_RXD

54

PA_31

GPIO，UART1_TXD

55

USB_DN

USB_DN

56

USB_DP

USB_DP

57

PA_17

CTP Interrupt，DSI/DPI LCDC1接口信号

58

PA_16

CTP Reset，DSI/DPI LCDC1接口信号

59

PA_00

GPIO，SD1_DIO7，CAN1_TXD

60

PA_03

GPIO，SD1_DIO5，CAN1_RXD

61

PB_17

GPIO

62

PB_18

GPIO

63

PB_11

SWD_DIO

64

PB_07

SWD_CLK

65

GND

接地

66

AU_DAC1N_OUT

模拟音频输出信号

67

AU_DAC1P_OUT

模拟音频输出信号

68

MIC_BIAS

MIC偏置电压

69

AU_ADC1N_IN

MIC输入信号

70

AU_ADC1P_IN

MIC输入信号

71

GND

接地

72

BT_ANT

蓝牙天线信号

73

PB_51

GPIO

74

PB_52

GPIO

75

PB_56

GPIO，KEY2 Input

76

PB_57

GPIO

77

PB_58

GPIO，TF卡 Detect信号

78

PB_59

GPIO

79

PA_93

CTP Reset， LCDC1接口信号

80

PA_92

CTP Interrupt， LCDC1接口信号

81

PA_91

QSPI D0， LCDC1接口信号

82

PA_90

QSPI CLK，LCDC1接口信号

83

PA_88

QSPI CS， LCDC1接口信号

84

PA_86

QSPI D3， LCDC1接口信号

85

PA_84

QSPI D2， LCDC1接口信号

86

PA_82

QSPI D1， LCDC1接口信号

87

PA_60

CTP I2C_SCL，DSI/DPI LCDC1接口信号

88

PA_59

CTP I2C_SDA，DSI/DPI LCDC1接口信号

89

PA_52

BL PWM，QSPI LCDC1接口信号

90

PA_51

LCD Reset， QSPI LCDC1接口信号

91

PA_42

BL PWM，DSI/DPI LCDC1接口信号

92

PA_20

GPIO，UART3_RXD

93

PA_21

GPIO，UART3_TXD

94

PA_29

GPIO，I2C2_SDA

95

PA_28

GPIO，I2C2_SCL

96

PA_18

LCD Reset，DSI/DPI LCDC1接口信号

97

PA_02

GPIO，CAN2_RXD

98

PA_11

GPIO，CAN2_TXD，SCI_RST

99

PA_08

GPIO，SD1_DIO6，SCI_DIO，UART2_RXD

100

PA_07

GPIO，SD1_DIO4，SCI_CLK，UART2_TXD

101

PA_10

GPIO，SD1_CMD， MPI4_CS

102

PA_09

GPIO，SD1_CLK， MPI4_CLK

103

PA_06

GPIO，SD1_DIO3，MPI4_DIO3

104

PA_04

GPIO，SD1_DIO1，MPI4_DIO1

105

PA_05

GPIO，SD1_DIO0，MPI4_DIO0

106

PA_01

GPIO，SD1_DIO2，MPI4_DIO2

107

PB_10

QSPI CLK，LCDC2接口信号

108

PB_09

QSPI D0， LCDC2接口信号

109

PB_08

QSPI CS， LCDC2接口信号

110

PB_06

QSPI D3， LCDC2接口信号

111

PB_04

QSPI D2， LCDC2接口信号

112

PB_03

QSPI D1， LCDC2接口信号

113

PB_02

TE， LCDC2接口信号

116

PB_23

Audio PA 使能信号

117

PB_26

GPIO

118

PB_28

GPIO，I2C6_SCL

119

PB_29

GPIO，I2C6_SDA

120

PB_24

GPIO

121

PB_27

CTP Reset，LCDC2接口信号

122

PB_31

BL PWM， LCDC2接口信号

123

PB_30

LCD Reset，LCDC2接口信号

124

PB_34

CTP Interrupt，LCDC2接口信号

125

PB_39

RGB-LED 控制信号

126

PB_38

GPIO

127

PB_47

Green-LED 控制信号

128

PB_48

Blue-LED 控制信号

129

AU_DAC2N_OUT

模拟音频输出信号

130

AU_DAC2P_OUT

模拟音频输出信号

131

AU_ADC2N_IN

MIC输入信号

132

AU_ADC2P_IN

MIC输入信号

133

GND

接地

134

GND

接地

135

GND

接地

136

GND

接地

137

GND

接地

138

GND

接地

模组内部存储器GPIO分配表：

SF32LB58-MOD-N16R32N1 模组内部Nor Flash存储器GPIO分配

管脚

管脚名称

功能

1

PA_30

MPI4_CS

2

PA_36

MPI4_D2

3

PA_37

MPI4_D1

4

PA_38

MPI4_D3

5

PA_39

MPI4_CLK

6

PA_40

MPI4_D0

7

PA_87

MPI4 Flash存储器电源使能；=1 打开电源，=0 关闭电源        
SF32LB58-MOD-N16R32N1 模组内部eMMC存储器GPIO分配

管脚

管脚名称

功能

1

PA_30

SD1_D1

2

PA_33

SD1_D7

3

PA_34

SD1_CMD

4

PA_35

SD1_D6

5

PA_36

SD1_D2

6

PA_37

SD1_D5

7

PA_38

SD1_D4

8

PA_39

SD1_CLK

9

PA_40

SD1_D3

10

PA_41

SD1_D0

11

PA_49

RESET(GPIO复位)

12

PA_80

SD1 eMMC存储器电源使能；=1 打开电源，=0 关闭电源        

40P排针接口定义

CONN1-J0204 信号定义

管脚

管脚名称

功能

1

3V3

3v3 power

2

5V

5v power

3

IO2

PB_29，I2C6_SDA，UART6_TXD，LPCOMP1_N

4

5V

5v power

5

IO3

PB_28，I2C6_SCL，UART6_RXD，LPCOMP1_P

6

GND

接地

7

IO4

PB_38，GPTIM3_CH3，GPADC_CH6，UART6_CTS

8

IO14

PB_01，UART6_TXD，I2C7_SCL，GPTIM3_CH2，LPTIM3_OUT

9

GND

接地

10

IO15

PB_00，UART6_RXD，I2C7_SDA，GPTIM3_CH1，LPTIM3_IN

11

IO17

PB_17，UART5_RXD，SPI3_CLK

12

IO18

PB_18，UART5_TXD，SPI3_DI

13

IO27

PB_34，SPI4_CS，I2S3_MCLK，GPADC_CH2

14

GND

接地

15

IO22

PB_27

16

IO23

PB_30

17

3V3

3v3 power

18

IO24

PB_31

19

IO10

PB_02

20

GND

接地

21

IO9

PB_04

22

IO25

PB_03

23

IO11

PB_08

24

IO8

PB_06

25

GND

接地

26

IO7

PB_09

27

IO0

PB_10

28

IO1

PA_01

29

IO5

PA_05

30

GND

接地

31

IO6

PA_04

32

IO12

PA_06

33

IO13

PA_09

34

GND

接地

35

IO19

PA_07

36

IO16

PA_10

37

IO26

PA_11

38

IO20

PA_08

39

GND

接地

40

IO21

PA_02
CONN2-J0200 信号定义

管脚

管脚名称

功能

1

3V3

3v3 power

2

5V

5v power

3

IO2

PA_29

4

5V

5v power

5

IO3

PA_28

6

GND

接地

7

IO4

PB_07

8

IO14

PA_21

9

GND

接地

10

IO15

PA_20

11

IO17

MIC_BIAS

12

IO18

PB_11

13

IO27

ADC1N_IN，模拟音频通道1差分输入N端                      

14

GND

接地

15

IO22

ADC1P_IN，模拟音频通道1差分输入P端

16

IO23

ADC2N_IN，模拟音频通道2差分输入N端

17

3V3

3v3 power

18

IO24

ADC2P_IN，模拟音频通道2差分输入P端

19

IO10

PA_43

20

GND

接地

21

IO9

PA_84

22

IO25

PA_82

23

IO11

PA_88

24

IO8

PA_86

25

GND

接地

26

IO7

PA_91

27

IO0

PA_90

28

IO1

PA_51

29

IO5

PA_92

30

GND

接地

31

IO6

PA_93

32

IO12

PA_52

33

IO13

PB_57

34

GND

接地

35

IO19

SPK1_P，左声道喇叭输出P端

36

IO16

SPK1_N，左声道喇叭输出N端

37

IO26

SPK2_P，右声道喇叭输出P端

38

IO20

SPK2_N，右声道喇叭输出N端

39

GND

接地

40

IO21

PB_59

40p RGB线序FPC接口定义

兼容正点原子40pin线序FPC接口

RGB-FPC-J0201 信号定义

管脚

管脚名称

功能

1

5V

5V电源输出

2

5V

5V电源输出

3

R0

PA_22，LCDC1_DPI_R0                                    

4

R1

PA_23，LCDC1_DPI_R1

5

R2

PA_24，LCDC1_DPI_R2

6

R3

PA_25，LCDC1_DPI_R3

7

R4

PA_26，LCDC1_DPI_R4

8

R5

PA_27，LCDC1_DPI_R5

9

R6

PA_43，LCDC1_DPI_R6

10

R7

PA_44，LCDC1_DPI_R7

11

GND

接地

12

G0

PA_45，LCDC1_DPI_G0

13

G1

PA_46，LCDC1_DPI_G1

14

G2

PA_47，LCDC1_DPI_G2

15

G3

PA_48，LCDC1_DPI_G3

16

G4

PA_50，LCDC1_DPI_G4

17

G5

PA_53，LCDC1_DPI_G5

18

G6

PA_54，LCDC1_DPI_G6

19

G7

PA_55，LCDC1_DPI_G7

20

GND

接地

21

B0

PA_56，LCDC1_DPI_B0

22

B1

PA_57，LCDC1_DPI_B1

23

B2

PA_58，LCDC1_DPI_B2

24

B3

PA_61，LCDC1_DPI_B3

25

B4

PA_62，LCDC1_DPI_B4

26

B5

PA_63，LCDC1_DPI_B5

27

B6

PA_65，LCDC1_DPI_B6

28

B7

PA_67，LCDC1_DPI_B7

29

GND

接地

30

CLK

PA_12，LCDC1_DPI_CLK

31

HSYNC

PA_14，LCDC1_DPI_HSYNC

32

VSYNC

PA_15，LCDC1_DPI_VSYNC

33

DE

PA_13，LCDC1_DPI_DE

34

BL

PA_42，BL_PWM

35

CTP_RST

PA_16

36

CTP_SDA

PA_59，I2C4_SDA

37

NC

-

38

CTP_SCL

PA_60，I2C4_SCL

39

CTP_INT

PA_17

40

RESET

PA_18

30p MIPI线序FPC接口定义

MIPI-FPC-J0202 信号定义

管脚

管脚名称

功能

1

GND

接地

2

D2P

MIPI-DSI信号，Data lane2 positive 输出

3

D2N

MIPI-DSI信号，Data lane2 negative 输出

4

GND

接地

5

D1P

MIPI-DSI信号，Data lane1 positive 输出

6

D1N

MIPI-DSI信号，Data lane1 negative 输出

7

GND

接地

8

DCKP

MIPI-DSI信号，clock positive 输出

9

DCKN

MIPI-DSI信号，clock negative 输出

10

GND

接地

11

D0P

MIPI-DSI信号，Data lane0 positive 输出

12

D0N

MIPI-DSI信号，Data lane0 negative 输出

13

GND

接地

14

D3P

MIPI-DSI信号，Data lane3 positive 输出

15

D3N

MIPI-DSI信号，Data lane3 negative 输出

16

GND

接地

17

TE/NC

PA_43，Tearing effect to MCU frame signal                    

18

RESX

PA_18，LCD RESET信号

19

IOVCC

MIPI-DSI 屏驱I/O电源，1.8V输出

20

VCI

MIPI-DSI 屏驱VDD电源，3.3V输出

21

CTP_VDD

CTP 驱动VDD电源，3.3V输出

22

CTP_INT

PA_17，触摸屏中断输入

23

CTP_SDA

PA_59，触摸屏I2C SDA信号

24

CTP_SCL

PA_60，触摸屏I2C SCL信号

25

CTP_RTN

PA_59，触摸屏RESET信号

26

LEDK

背光二极管阴极

27

LEDK

背光二极管阴极

28

NC

-

29

LEDA

背光二极管阳极

30

LEDA

背光二极管阳极

供电说明

SF32LB58-DevKit-LCD开发板支持 USB Type-C 供电。

板上2个USB Type-C接口都可以给板子供电，下载和调试时，请用 USB-to-UART 端口。

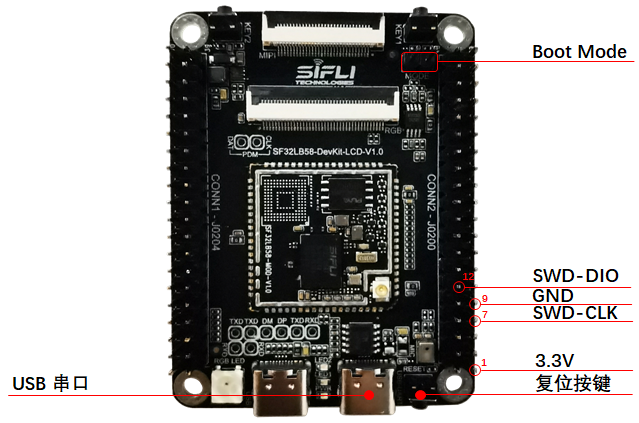

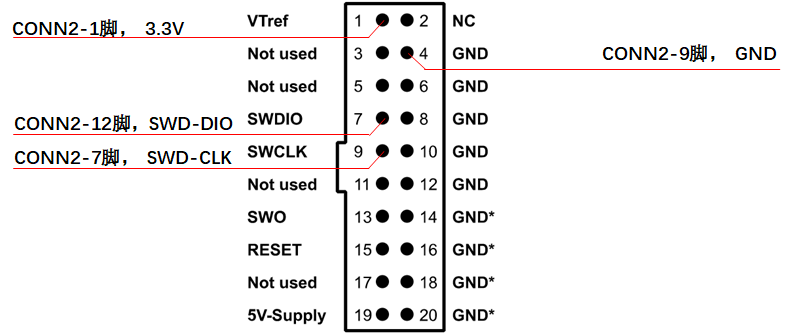

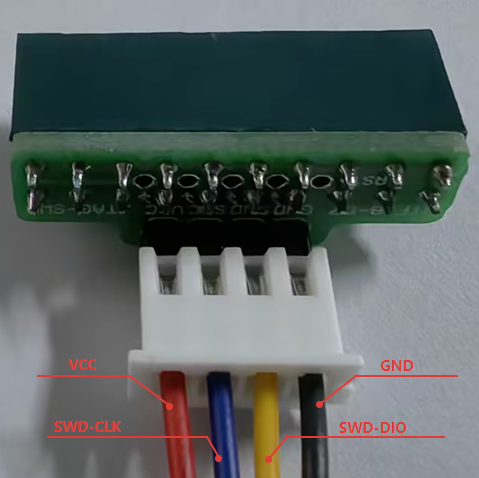

烧录测试固件

固件烧录工具 Impeller 下载

通过USB-to-UART端口连上USB线，打开思澈科技的程序下载工具，选取相应的COM口和程序。

  1. 下载模式

  • 插上Mode跳线帽，上电，开机后进入下载模式，就可以完成程序的下载。

  1. 软件开发模式

  • 去掉Mode跳线帽，上电，开机后进入串口log打印模式，便进入软件调试模式。

具体请参考 固件烧录工具 Impeller

LCD显示屏接口

SF32LB58-DevKit-LCD开发板支持：

具体请参考 屏幕调试工具

MIPI屏接口

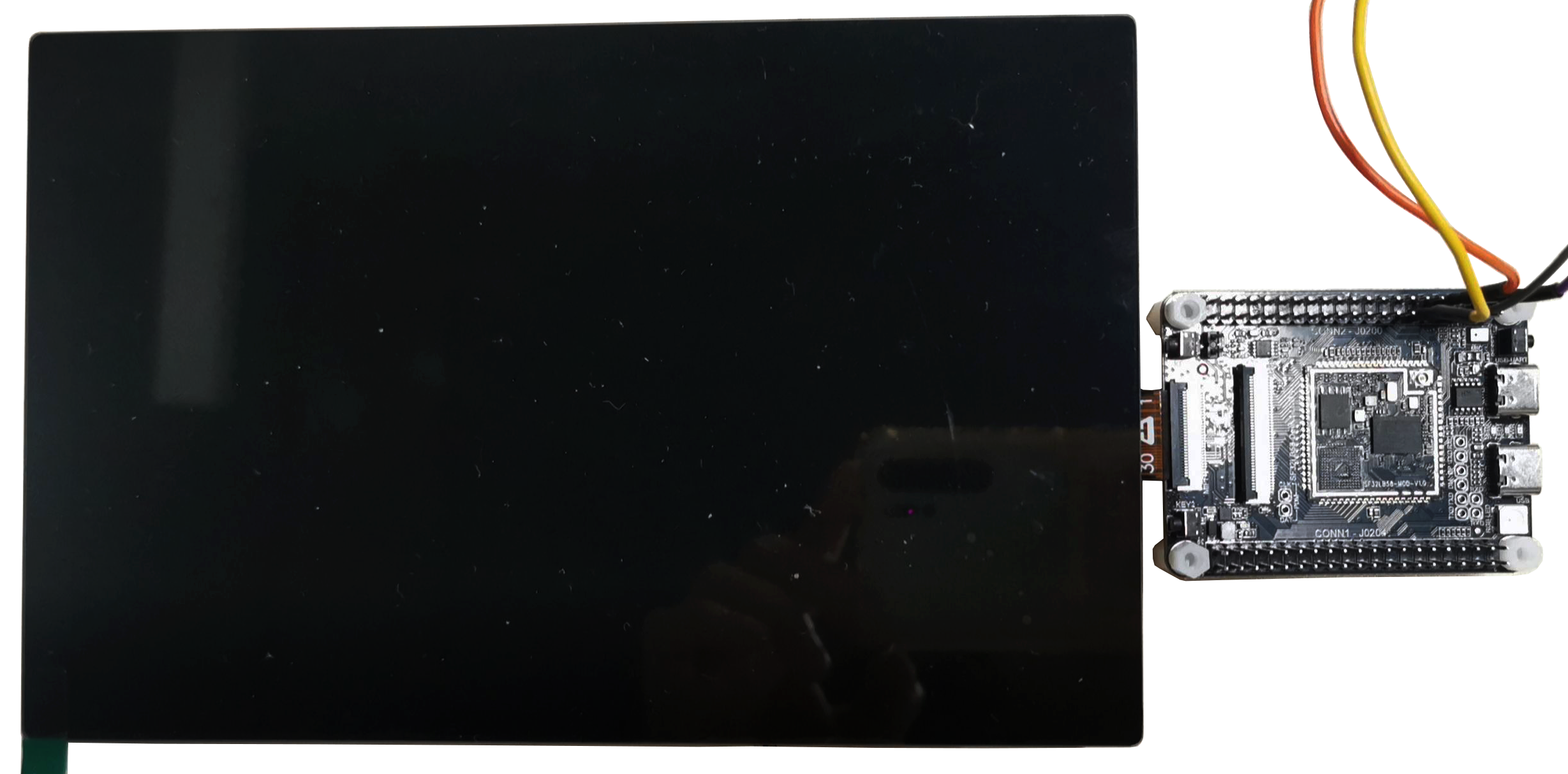

../../_images/58KIT-MIPI-J0202.png
MIPI接口屏调试接线图



RGB屏接口

QSPI屏接口

../../_images/58KIT-LCDC1-QSPI-CONN2.png
大核QSPI接口屏调试接线图

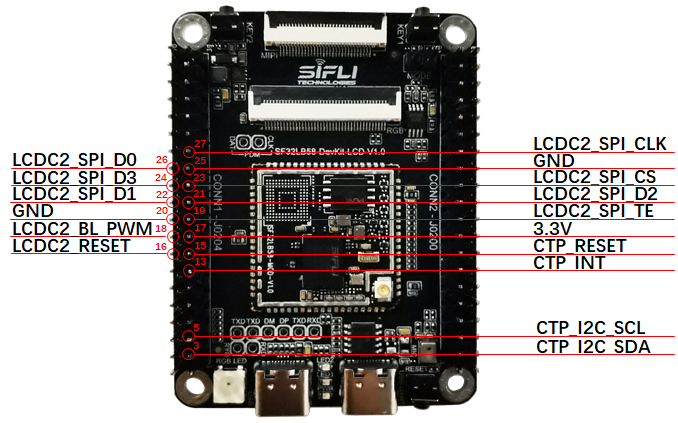

../../_images/58KIT-LCDC2-QSPI-CONN1.png
小核QSPI接口屏调试接线图



音频接口

SF32LB58-DevKit-LCD开发板支持：

  • 1路板载麦克风输入

  • 2路音频ADC输入（有1路和板载麦克风复用，通过电阻跳选）

  • 2路SPK输出（最大支持3W/4欧喇叭）

  • 1路PDM信号(和RGB信号复用，RGB屏工作时无法使用)

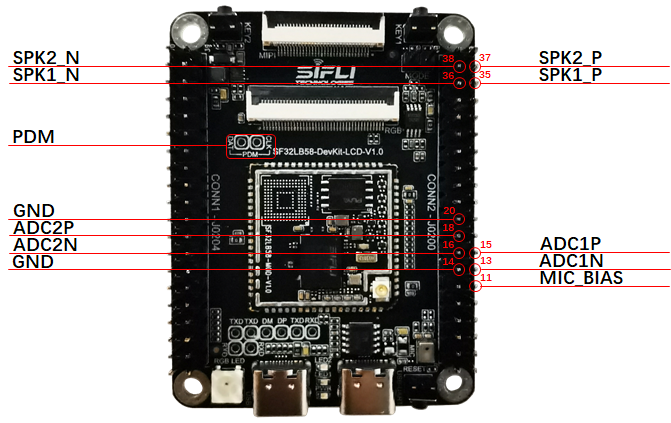

../../_images/58KIT-AUDIO-CONN2.png
音频调试接线图



CAN接口

SF32LB58-MOD模组内置CAN控制器，开发板引出CAN接口，需要外接CAN总线发送接收器使用。

参考   CAN总线发送接收模块

../../_images/58KIT-CAN-CONN1.png
CAN调试接线图



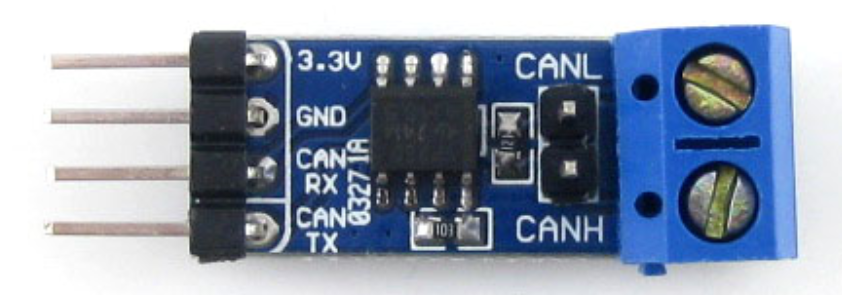

../../_images/SN65HVD230-CAN-Board.png
参考CAN总线收发模块



SDIO WiFi接口

参考   SDIO WiFi 模块

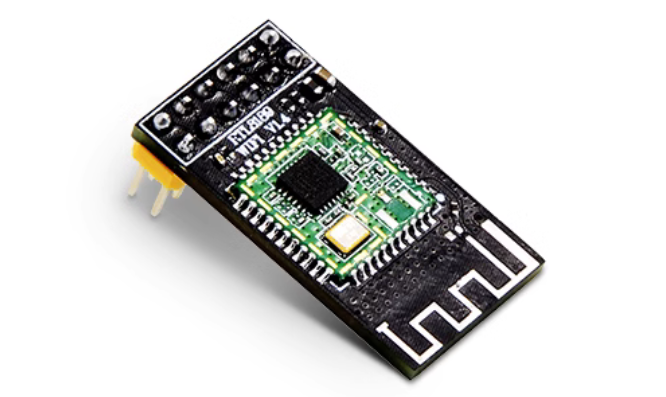

../../_images/ATK-RTL8189-SDIO-WIFI-LOOK.png
参考SDIO WiFi模块

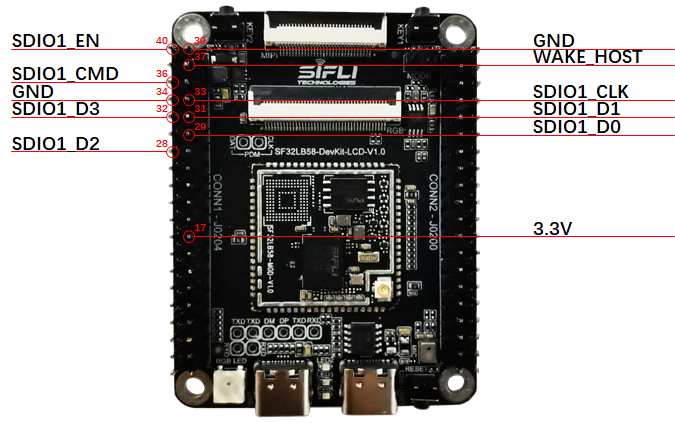

../../_images/58KIT-SDIO-WIFI-CONN1.png
SDIO WiFi接线图

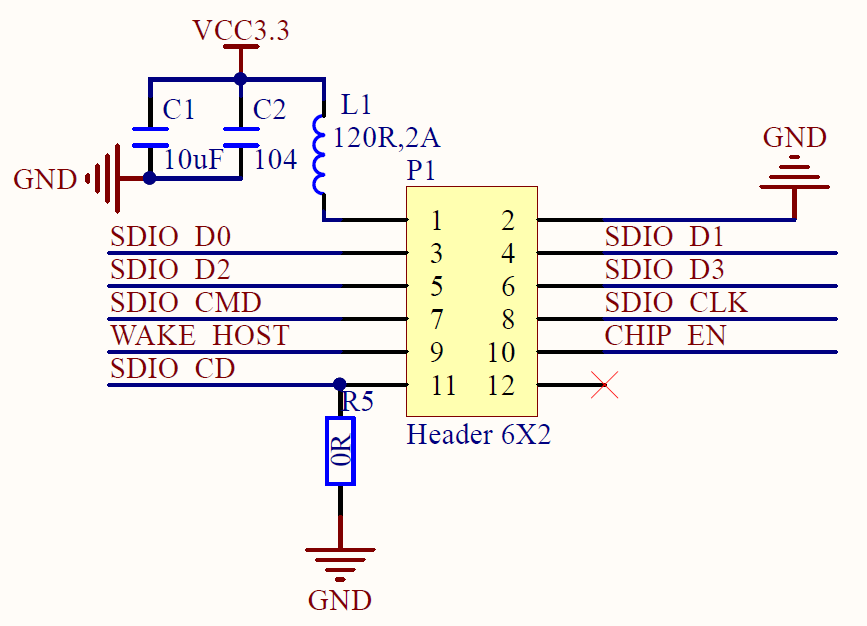

../../_images/ATK-RTL8189-SDIO-WIFI-SCH.png
参考SDIO WiFi模块原理图



样品获取

获取芯片:

获取模组： SF32LB58-MOD模组

获取开发板： SF32LB58-DevKit-LCD开发板

相关文档
