思澈芯片型号指南

芯片编号规则：SF32LB5xyZxYx6

前缀：SF32LB5xy

  • SF：芯片系列

    • SiFli，公司logo

    • 另有SSxxxx系列，这里暂不包括

  • 32：芯片系列

    • 32：32-bit MCU系列

    • 30：PMU系列，此系列后续都为数字，例如SF30147，不遵循下述编号规则

  • LB：系列属性

    • LB：Low-power Bluetooth MCU

    • VB：采用RISC-V处理器的Bluetooth MCU

  • 5：处理器系列

    • 5：基于32-bit Arm Cortex-M33 Star-MC1处理器，或类似算力的RISC-V处理器

    • 0：基于32-bit Arm Cortex-M0+处理器

  • x：高中低定位

    • 8：5x系列旗舰产品

    • 6/5：5x系列中端产品

    • 2：5x系列性价比产品

  • y：系列内产品定位

    • 一般依据内封PSRAM容量来定，具体数字因具体芯片而定

后缀：ZxXx6

  • Z：封装

    • U：QFN封装

    • V：BGA封装

  • xXx：内封NOR Flash或PSRAM容量编号，位数和组合根据具体封装情况而定

    • x为数字：内封NOR Flash容量

      • 1：2Mb

      • 2：4Mb

      • 3：8Mb

      • 4：16Mb

      • 5：32Mb

      • 6：64Mb

    • X为字母：内封PSRAM容量

      • A：16Mb QPI-PSRAM

      • B：32Mb OPI-PSRAM

      • C：64Mb OPI-PSRAM

      • D：128Mb OPI/HPI-PSRAM

      • E：256Mb HPI-PSRAM

  • 6：温度范围

    • 5：-20~70C

    • 6：-40~85C

重要

注意公司官方名称为SiFli，S、F为大写，其余为小写，意为Silicon Fli（Fly）；Sifli，sifli，SiFLi均为错误拼写。

备注

下文缩写名词注解

  • NOR:   QSPI NOR Flash

  • QPI-P:   x4-PSRAM

  • OPI-P:   x8-PSRAM

  • HPI-P:   x16-PSRAM

SF32LB52x/X系列主推型号列表

  • SF32LB52x/X：

    • x为数字，为锂离子电池供电系列，如SF32LB520/3/5/7，彼此可以pin-to-pin兼容

    • X为部分字母，为常规3.3V供电系列，包括SF32LB52B/E，彼此可以pin-to-pin兼容

    • X为部分字母，为特殊1.8V供电系列，包括SF32LB52A/D，用于超低功耗场景

    • x为数字与X为字母两个系列，相互独立，不能pin-to-pin兼容，3.3V型号与1.8V型号虽然可以pin-to-pin对齐，但是电压不兼容，因此也不兼容；从合封内容看的对应关系为：

      • 锂电  3.3V  1.8V

      • 520 – 52B – 52A

      • 523 – 52E – 52D

      • 525 – 52G – 52F

      • 527 – 52J  – 52H

  • SF32LB52x系列支持以下显示接口

    • SPI/DSPI/QSPI，包括墨水屏SPI接口

    • 8080-8bit

Part #

520U36

523UB6

525UC6

527UD6

52AU36

52AU56

52BU36

52BU56

52DUB6

52EUB6

52JUD6

Package

QFN68L

QFN68L

QFN68L

QFN68L

QFN68L

QFN68L

QFN68L

QFN68L

QFN68L

QFN68L

QFN68L

Sizes

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

7x7x0.85 mm

Pitch

0.35mm

0.35mm

0.35mm

0.35mm

0.35mm

0.35mm

0.35mm

0.35mm

0.35mm

0.35mm

0.35mm

# of GPIOs

44

44

44

44

45

45

45

45

45

45

45

MPI1 SiP

1MB NOR

4MB OPI-P

8MB OPI-P

16MB OPI-P

1MB NOR

4MB NOR

1MB NOR

4MB NOR

4MB OPI-P

4MB OPI-P

16MB OPI-P

Power Supply

3.2~4.7V

3.2~4.7V

3.2~4.7V

3.2~4.7V

1.8V

1.8V

3.3V

3.3V

1.8V

3.3V

3.3V

I/O Voltage

3.3V

3.3V

3.3V

3.3V

3.3V/1.8V

3.3V/1.8V

3.3V/1.8V

3.3V/1.8V

3.3V/1.8V

3.3V/1.8V

3.3V/1.8V

SF32LB56x系列主推型号列表

  • SF32LB56x系列支持以下显示接口

    • DPI/RGB888，RGB565 （566VCB36和567VND36）

    • SPI/DSPI/QSPI，包括墨水屏SPI接口

    • 8080-8bit

Part #

560UNN26

561UBN26

563UCN26

56WUND26

566VCB36

567VND36

Package

QFN68L

QFN68L

QFN68L

QFN68L

BGA175

BGA175

Sizes

7x7x0.75 mm

7x7x0.75 mm

7x7x0.75 mm

7x7x0.75 mm

6.1x6.5x0.94 mm

6.1x6.5x0.94 mm

Pitch

0.35mm

0.35mm

0.35mm

0.35mm

0.4mm

0.4mm

HCPU GPIOs

24

24

24

24

79

79

LCPU GPIOs

20

20

20

20

41

41

MPI5 Boot SiP

512KB NOR

512KB NOR

512KB NOR

512KB NOR

1MB NOR

1MB NOR

MPI1 SiP

n/a

4MB OPI-P

8MB OPI-P

n/a

8MB OPI-P

n/a

MPI2 SiP

n/a

n/a

n/a

16MB OPI-P

4MB OPI-P

16MB OPI-P

Display Interface

QSPI/8080

QSPI/8080

QSPI/8080

QSPI/8080

DPI/QSPI/8080/JDI

DPI/QSPI/8080/JDI

Power Supply

1.71~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

温度范围

-40~85C

-40~85C

-40~85C

-40~85C

-40~85C

-40~85C

SF32LB58x系列主推型号列表

  • SF32LB58x系列全系支持以下显示接口

    • MIPI-DSI，CMD mode或Video mode

    • DPI/RGB888，RGB565

    • SPI/DSPI/QSPI，包括墨水屏SPI接口

    • 8080-8bit

    • JDI MIP屏接口

    • 支持MIPI-DSI+SPI/DSPI/QSPI双屏异显

Part #

580VNN36

581VCN36

583VCC36

585V5E56

586VDD36

587VEE56

Package

BGA256

BGA256

BGA256

BGA256

BGA256

BGA256

Sizes

6.5x8.5x0.94 mm

6.5x8.5x0.94 mm

6.5x8.5x0.94 mm

6.5x8.5x0.94 mm

6.5x8.5x0.94 mm

6.5x8.5x0.94 mm

Pitch

0.4mm

0.4mm

0.4mm

0.4mm

0.4mm

0.4mm

HCPU GPIOs

94

94

94

94

94

94

LCPU GPIOs

66

66

66

66

66

66

MPI5 Boot SiP

1MB NOR

1MB NOR

1MB NOR

4MB NOR

1MB NOR

4MB NOR

MPI1 SiP

n/a

8MB OPI-P

8MB OPI-P

4MB NOR

16MB HPI-P

32MB HPI-P

MPI2 SiP

n/a

n/a

8MB OPI-P

32MB HPI-P

16MB HPI-P

32MB HPI-P

Power Supply

1.71~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

温度范围

-40~85C

-40~85C

-40~85C

-40~85C

-40~85C

-40~85C

SF32LB55x主推型号列表

  • SF32LB55x系列因定义较早，后缀编号未完全遵从以上规则，仅557V3DA6适用上述后缀命名规则

  • 相同封装可pin-to-pin兼容

  • SF32LB55x系列根据封装不同支持以下全部或部分显示接口

    • MIPI-DSI，CMD mode

    • DPI/RGB888，RGB565

    • SPI/DSPI/QSPI，包括墨水屏SPI接口

    • 8080-8bit

    • JDI/Sharp MIP屏接口 （557VD3A6）

    • 支持MIPI-DSI+SPI/DSPI双屏异显 （557VD3A6）

Part #

SS6600A8

551U4O5

555V4O6

555V436

557VD3A6

Package

QFN68L

QFN68L

BGA145

BGA145

BGA169

Sizes

7x7x0.75 mm

7x7x0.75 mm

7x7x0.94 mm

7x7x0.94 mm

7x7x0.94 mm

Pitch

0.35mm

0.35mm

0.5mm

0.5mm

0.5mm

HCPU GPIOs

28

28

52

52

71

LCPU GPIOs

21

21

40

40

42

QSPI1-L Boot SiP

4MB NOR

4MB NOR

4MB NOR

4MB NOR

1MB NOR

QSPI1-H SiP

4MB NOR

n/a

n/a

n/a

n/a

PSRAM SiP

n/a

4MB OPI-P

4MB OPI-P

8MB OPI-P

16MB OPI-P

QSPI4 SiP

n/a

n/a

n/a

n/a

2MB QPI-P

Display Interface

QSPI/8080

QSPI/8080

MIPI/QSPI/8080

MIPI/QSPI/8080

MIPI/QSPI/8080/JDI

Power Supply

2.97V~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

1.71~3.63V

温度范围

-20~70C

-20~70C

-40~85C

-40~85C

-40~85C

备注

  • SS6600A8内置两颗4MB QSPI-NOR，并被配置为单颗8MB OSPI-NOR形态来运行

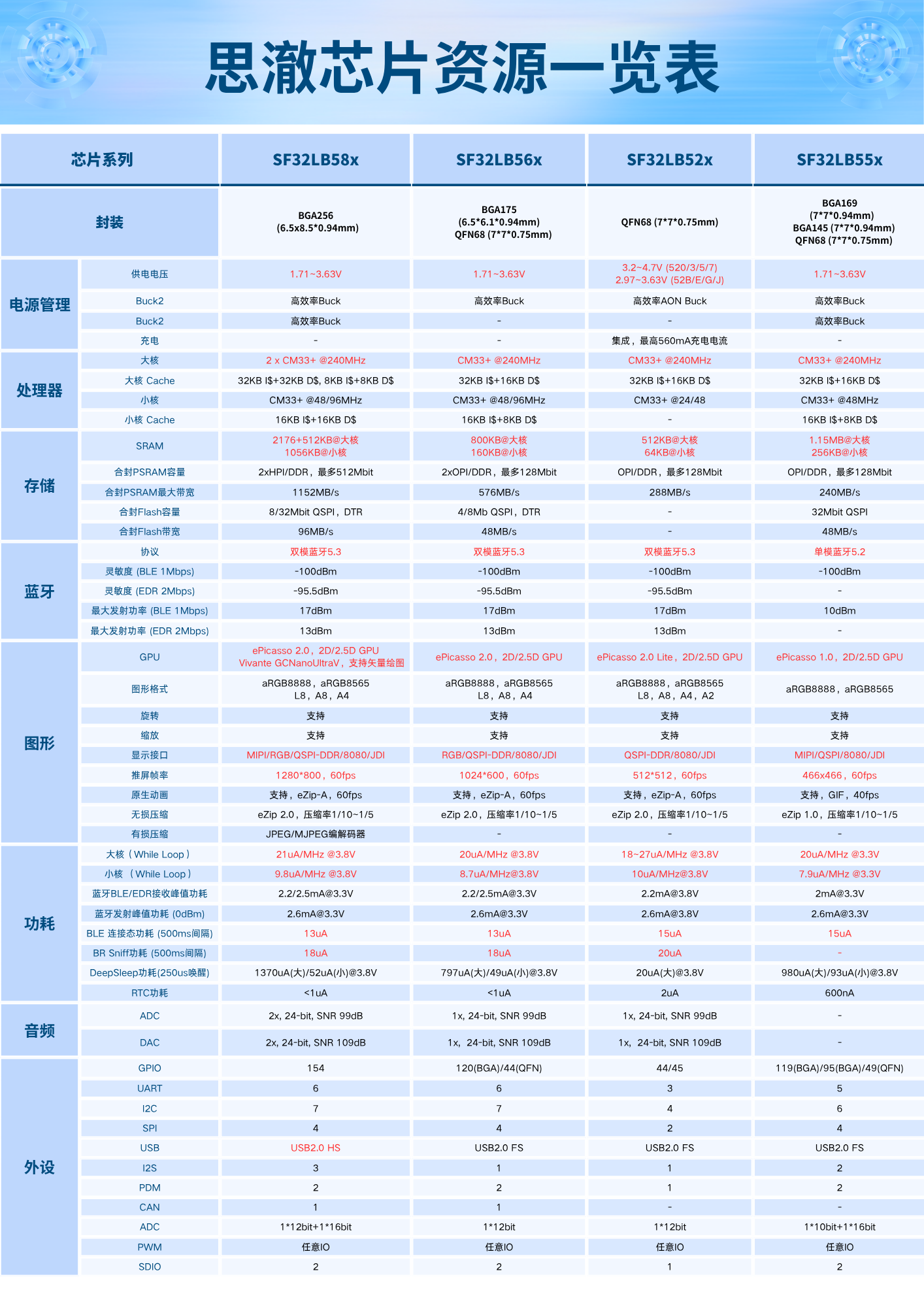

芯片型号对比表

../_images/silicon.png

样品获取

零售样品与小批量可直接在淘宝购买，批量客户可发邮件到sales@sifli.com或淘宝找客服获取销售联系方式。

参与开源可以免费申请样品，可加入QQ群674699679进行交流。
