SF32LB52x-硬件设计指南¶

注意

本文档适配后缀为数字0、3、5、7的芯片，使用锂电池供电，支持USB充电。

对于后缀为字母B、E、G、J、H的芯片，属于SF32LB52X系列,使用3.3V供电。应该参照硬件设计指南

基本介绍¶

本文的主要目的是帮助开发人员完成基于SF32LB52x系列芯片的手表方案开发。本文重点介绍方案开发过程中的硬件设计相关注意事项，尽可能的减少开发人员工作量，缩短产品的上市周期。

SF32LB52x是一系列用于超低功耗人工智能物联网（AIoT）场景下的高集成度、高性能MCU芯片。芯片采用了基于Arm Cortex-M33 STAR-MC1处理器的大小核架构，集成高性能2D/2.5D图形引擎，人工智能神经网络加速器，双模蓝牙5.3，以及音频CODEC，可广泛用于腕带类可穿戴电子设备、智能移动终端、智能家居等各种应用场景。

注意

SF32LB52x是SF32LB52系列的锂电池供电版本，供电电压3.2~4.7V，支持充电，具体包含如下型号：
SF32LB520U36，合封1MB QSPI-NOR Flash
SF32LB523UB6，合封4MB OPI-PSRAM
SF32LB525UC6，合封8MB OPI-PSRAM
SF32LB527UD6，合封16MB OPI-PSRAM

处理器外设资源如下：

44x GPIO
3x UART
4x I2C
2x GPTIM
2x SPI
1x I2S音频接口
1x SDIO 存储接口
1x PDM音频接口
1x 差分模拟音频输出
1x 单端模拟音频输入
支持单/双/四数据线SPI显示接口，支持串行JDI模式显示接口
支持带GRAM和不带GRAM的两种显示屏
支持UART下载和软件调试

封装¶

表2-1 封装信息表

封装名称	尺寸	管脚间距
QFN68L	7x7x0.85 mm	0.35 mm

hardware/assets/52xA/SF32LB52x-A-package-layout.png

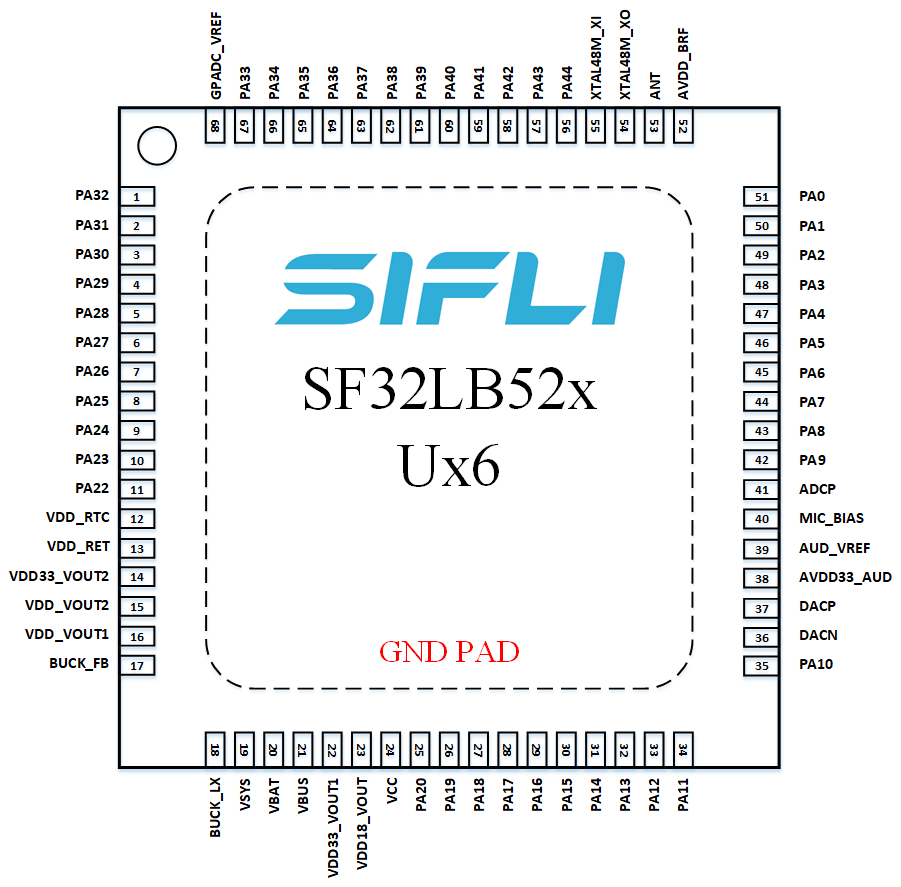

图2-1 QFN68L管脚分布

典型应用方案¶

下图是典型的SF32LB52x运动手表组成框图，主要功能有显示、存储、传感器、震动马达和音频输入和输出。

../_images/sf32lb52x-A-watch-app-diagram-52x.png

图3-1 运动手表组成框图

备注

大小核双CPU架构，同时兼顾高性能和低功耗设计要求
片内集成充电管理和PMU模块
支持QSPI接口的TFT或AMOLED显示屏，最高支持512*512分辨率
支持PWM背光控制
支持外接QSPI Nor/Nand Flash和SD Nand Flash存储芯片
支持双模蓝牙5.3
支持模拟音频输入
支持模拟音频输出
支持PWM震动马达控制
支持SPI/I2C接口的加速度/地磁/陀螺仪传感器
支持SPI/I2C接口的心率/血氧/心电图/地磁传感器
支持UART调试打印接口和烧写工具
支持蓝牙HCI调试接口
支持产线一拖多程序烧录
支持产线校准晶体功能
支持OTA在线升级功能

原理图设计指导¶

电源¶

处理器供电要求¶

表4-1 电源供电要求

电源管脚	最小电压(V)	典型电压(V)	最大电压(V)	最大电流(mA)	详细描述
VBUS	4.6	5.0	5.5	500	VBUS电源输入
VBAT	3.2	-	4.7	500	VBAT电源输出
VCC	3.2	-	4.7	500	系统电源输入⁽¹⁾
VSYS	-	3.3	-	500	VSYS电源输出⁽²⁾
BUCK_LX	-	1.25	-	50	BUCK输出脚，接电感
BUCK_FB	-	1.25	-	50	BUCK反馈和内部电源输入脚，接电感另一端，且外挂电容
VDD_VOUT1	-	1.1	-	50	内部LDO，外挂电容，内部电源，不给外设供电
VDD_VOUT2	-	0.9	-	20	内部LDO，外挂电容，内部电源，不给外设供电
VDD_RET	-	0.9	-	1	内部LDO，外挂电容，内部电源，不给外设供电
VDD_RTC	-	1.1	-	1	内部LDO，外挂电容，内部电源，不给外设供电
VDD18_VOUT	-	1.8	-	30	SIP电源⁽³⁾ 内部电源，不给外设供电，关闭LDO时，可以外供
VDD33_VOUT1	-	3.3	-	150	3.3V LDO 输出1⁽⁴⁾，默认无输出，需要软件配置才有3.3V输出
VDD33_VOUT2	-	3.3	-	150	3.3V LDO 输出2，默认无输出，需要软件配置才有3.3V输出
AVDD33_AUD	2.97	3.3	3.63	50	3.3V音频电源输入
AVDD_BRF	2.97	3.3	3.63	100	射频电源输入
MIC_BIAS	1.4	-	2.8	-	MIC电源输出

备注

⁽¹⁾ VCC电源输入，锂电池供电，默认软件设置低电电压=3.48V；恒压电源供电时，供电范围3.6~4.7V，推荐3.8V供电

⁽²⁾ VSYS电源，给AVDD_BRF供电

⁽³⁾ VDD18_VOUT电源
SF32LB520U36，外供3.3V电源
SF32LB523UB6，SF32LB525UC6，SF32LB527UD6，使用内部LDO，不需要外供电源
软件设置时要根据芯片型号来配置内部的VDD18 LDO，外供电源时，不要开启

⁽⁴⁾ VDD33_VOUT1电源
SF32LB520U36，只给VDD18_VOUT、外挂Flash和AVDD33_AUD供电
SF32LB523UB6，SF32LB525UC6，SF32LB527UD6，只给外挂Flash和AVDD33_AUD供电

处理器BUCK电感选择要求¶

功率电感关键参数

重要

L(电感值) = 4.7uH ± 20%，DCR(直流阻抗) ≦ 0.4 ohm，Isat(饱和电流) ≧ 450mA。

电池及充电控制¶

充电电路有两种使用情景：外部充电管理芯片和片内集成充电管理模块。

外部充电管理芯片¶

外部充电管理芯片分为两种类型：一种是不带PPM（电源路径管理）功能，一种是带PPM功能。图4-1是使用不带PPM功能的充电芯片的典型充电电路图，电池直接给SF32LB52x的VBAT和VCC管脚供电。图4-2是使用带PPM功能的充电芯片的典型充电电路图，充电芯片的VSYS给SF32LB52x的VCC管脚供电，充电芯片的VBAT连接到电池和SF32LB52xVBAT管脚。这两种方案都是通过SF32LB52x的VBAT管脚来测量电池的电压值。VBAT管脚内部集成了一路GPADC，可以采集VBAT的电压值，采样精度+/-30mV以内。

图4-1 不带PPM功能的外部充电芯片电路示意图

图4-2 带PPM功能的外部充电芯片电路示意图

片内集成充电管理模块¶

使用SF32LB52x的片内集成充电管理模块时，如图4-3所示，当电池电量低并关机时，插入充电器后，需要把电池充电到开机电压后，系统才可以正常启动并显示充电界面。

图4-3 集成充电管理电路示意图

使用片内集成充电管理模块时OVP芯片的选型¶

SF32LB52x VBUS管脚输入电压范围：4.5V ~ 5.5V，所以只能选择下面两个类型的OVP芯片

带OVLO可调的OVP芯片，参考芯片型号AW32905FCR
带Regulator输出的OVP芯片，参考芯片型号SGM4064YDE8G，LP5305AQVF

图4-4是带OVLO可调的OVP芯片的典型应用电路图，其中OVP芯片的输出电压VIN_OVLO要设定为5.2V~5.5V之间，计算时要考虑芯片和电阻的误差。具体公式为：

要求：其中VOVLO_TH要求误差≦3%，R1和R2的电阻误差≦1%

图4-4 带OVLO可调的OVP芯片应用电路图

图4-5是Regulator输出的OVP芯片的典型应用电路图，其中OVP芯片的Regulator固定输出小于5.5V，用来给SF32LB52x的VBUS管脚供电。

要求：OVP芯片的LDO输出电压在4.5V ~ 5.4V

图4-5 带Regulator输出的OVP芯片应用电路图

内部充电管理模块及集成LDO使用注意事项¶

重要

SF32LB52x内部集成充电管理模块使用注意事项：

VBUS的输入电压范围：4.6V~5.5V
VCC的输入电压范围：3.2V~4.7V
Charger默认的涓流电流是56mA
Charger默认的涓流到恒流的转变电压值是3.0V
Charger默认的恒流电流是65mA，支持调整，调整范围5~560mA
Charger默认的充满电压是4.2V，支持调整，最高支持4.45V满电电压
Charger的复充电压为满电电压值-0.15V
充电器VBUS上至少要提供350mA的供电能力
注意VBUS路径上的直流阻抗，不易过大，整个充电过程中最大电流时，芯片VBUS管脚的电压值不能低于4.6V
采用无线充时，请确保无线充的供电能力大于恒流充电电流。

SF32LB52x集成LDO使用注意事项：

内部集成的VDD33_VOUT1，VDD33_VOUT2的输出路径上，电容之和不能超过9.6uF
AVDD33_AUD只能使用VDD33_VOUT1供电，不能使用VSYS
LCD不能使用内部LDO供电，需要使用外部LDO供电

如何降低待机功耗¶

为了满足手表产品的长续航要求，建议硬件设计上利用负载开关对各个功能模块进行动态电源管理；如果是常开的模块或通路，选择合适的器件以降低静态电流。

如图4-6所示，SF32LB52x系统的典型电源结构图中，推荐VDD33_VOUT2给Motor供电，VDD33_VOUT1给外部Flash和Sensor等外设供电，LCD采用外加的LDO供电。

设计时要注意控制电源开关的GPIO管脚的硬件默认状态，同时增加M级阻值的上下拉电阻，保证负载开关默认关闭。

电源器件选型上，LDO和Load Switch 芯片要选择静态电流Iq和关断电流Istb都小的器件，特别是常开的电源芯片一定要关注下Iq参数。

图4-6 SF32LB52x系统电源结构图

处理器工作模式及唤醒源¶

表4-4 CPU Mode Table

工作模式	CPU	外设	SRAM	IO	LPTIM	唤醒源	唤醒时间
Active	Run	Run	可访问	可翻转	Run	-	-
Sleep	Stop	Run	可访问	可翻转	Run	任意中断	<0.5us
DeepSleep	Stop	Stop	不可访问，全保留	电平保持	Run	RTC，唤醒IO，GPIO，LPTIM，蓝牙	250us
Standby	Reset	Reset	不可访问，全保留	电平保持	Run	RTC，唤醒IO，LPTIM，蓝牙	1ms
Hibernate	Reset	Reset	不可访问，不保留	高阻	Reset	RTC，唤醒IO	>2ms

如表4-5所示，全系列芯片支持15个Standby和Hibernate模式下可唤醒中断源。

表4-5 Interrupt wake up source Table

中断源	管脚	详细描述
LWKUP_PIN0	PA24	中断信号0
LWKUP_PIN1	PA25	中断信号1
LWKUP_PIN2	PA26	中断信号2
LWKUP_PIN3	PA27	中断信号3
LWKUP_PIN10	PA34	中断信号10
LWKUP_PIN11	PA35	中断信号11
LWKUP_PIN12	PA36	中断信号12
LWKUP_PIN13	PA37	中断信号13
LWKUP_PIN14	PA38	中断信号14
LWKUP_PIN15	PA39	中断信号15
LWKUP_PIN16	PA40	中断信号16
LWKUP_PIN17	PA41	中断信号17
LWKUP_PIN18	PA42	中断信号18
LWKUP_PIN19	PA43	中断信号19
LWKUP_PIN20	PA44	中断信号20

时钟¶

芯片需要外部提供2个时钟源，48MHz主晶体和32.768KHz RTC晶体，晶体的具体规格要求和选型如下：

重要

表4-6 晶体规格要求

晶体	晶体规格要求	详细描述
48MHz	CL≦12pF（推荐值7pF）△F/F0≦±10ppmESR≦30 ohms（推荐值22ohms）	晶振功耗和CL,ESR相关,CL和ESR越小功耗越低，为了最佳功耗性能，建议采用推荐值CL≦7pF，ESR≦22 ohms.晶体旁边预留并联匹配电容,当CL<9pF时，无需焊接电容
32.768KHz	CL≦12.5pF（推荐值7pF）△F/F0≦±20ppm ESR≦80k ohms（推荐值38Kohms）	晶振功耗和CL,ESR相关,CL和ESR越小功耗越低，为了最佳功耗性能，建议采用推荐值CL≦9pF，ESR≦40K ohms.晶体旁边预留并联匹配电容,当CL<12.5pF时，无需焊接电容

表4-7 推荐晶体列表

型号	厂家	参数
E1SB48E001G00E	Hosonic	F0 = 48.000000MHz，△F/F0 = -6 ~ 8 ppm，CL = 8.8 pF，ESR = 22 ohms Max TOPR = -30 ~ 85℃，Package =（2016 公制）
ETST00327000LE	Hosonic	F0 = 32.768KHz，△F/F0 = -20 ~ 20 ppm，CL = 7 pF，ESR = 70K ohms Max TOPR = -40 ~ 85℃，Package =（3215 公制）
SX20Y048000B31T-8.8	TKD	F0 = 48.000000MHz，△F/F0 = -10 ~ 10 ppm，CL = 8.8 pF，ESR = 40 ohms Max TOPR = -20 ~ 75℃，Package =（2016 公制）
SF32K32768D71T01	TKD	F0 = 32.768KHz，△F/F0 = -20 ~ 20 ppm，CL = 7 pF，ESR = 70K ohms Max TOPR = -40 ~ 85℃，Package =（3215 公制）

** 注：SX20Y048000B31T-8.8的ESR略大，静态功耗也会略大些。 PCB走线时，在晶体下面至少挖掉第二层的GND铜来减少时钟信号上的寄生负载电容。 **

射频¶

射频走线要求为50ohms特征阻抗。如果天线是匹配好的，射频上无需再增加额外器件。设计时建议预留π型匹配网络用来杂散滤波或天线匹配。

图4-7 射频电路图

显示¶

芯片支持3-Line SPI、4-Line SPI、Dual data SPI、Quad data SPI和串行JDI 接口。支持16.7M-colors（RGB888）、262K-colors（RGB666）、65K-colors（RGB565）和 8-color（RGB111）Color depth模式。最高支持512RGBx512分辨率。LCD driver支持列表如表4-8所示。

表4-8 LCD driver支持列表

型号	厂家	分辨率	类型	接口
RM69090	Raydium	368*448	Amoled	3-Line SPI，4-Line SPI，Dual data SPI， Quad data SPI，MIPI-DSI
RM69330	Raydium	454*454	Amoled	3-Line SPI，4-Line SPI，Dual data SPI， Quad data SPI，8-bits 8080-Series MCU ，MIPI-DSI
ILI8688E	ILITEK	368*448	Amoled	Quad data SPI，MIPI-DSI
SH8601A	晟合技术	454*454	Amoled	3-Line SPI，4-Line SPI，Dual data SPI， Quad data SPI，8-bits 8080-Series MCU ，MIPI-DSI
SPD2012	Solomon	356*400	TFT	Quad data SPI
GC9C01	Galaxycore	360*360	TFT	Quad data SPI
GC9B71	Galaxycore	320*380	TFT	Quad data SPI
ST77903	Sitronix	400*400	TFT	Quad data SPI
ICNA3311	Chipone	454*454	Amoled	Quad data SPI
FT2308	FocalTech	410*494	Amoled	Quad data SPI

SPI/QSPI显示接口¶

芯片支持 3/4-wire SPI和Quad-SPI 接口来连接LCD显示屏，各信号描述如下表所示。

表4-9 SPI/QSPI 信号连接方式

spi信号	管脚	详细描述
CSx	PA03	使能信号
WRx_SCL	PA04	时钟信号
DCx	PA06	4-wire SPI 模式下的数据/命令信号Quad-SPI 模式下的数据1
SDI_RDx	PA05	3/4-wire SPI 模式下的数据输入信号Quad-SPI 模式下的数据0
SDO	PA05	3/4-wire SPI 模式下的数据输出信号请和SDI_RDX短接到一起
D[0]	PA07	Quad-SPI 模式下的数据2
D[1]	PA08	Quad-SPI 模式下的数据3
RESET	PA00	复位显示屏信号
TE	PA02	Tearing effect to MCU frame signal

JDI显示接口¶

芯片支持并行JDI接口来连接LCD显示屏，如下表所示。

表4-10 并行JDI屏信号连接方式

JDI信号	I/O	详细描述
JDI_VCK	PA39	Shift clock for the vertical driver
JDI_VST	PA08	Start signal for the vertical driver
JDI_XRST	PA40	Reset signal for the horizontal and vertical driver
JDI_HCK	PA41	Shift clock for the horizontal driver
JDI_HST	PA06	Start signal for the horizontal driver
JDI_ENB	PA07	Write enable signal for the pixel memory
JDI_R1	PA05	Red image data (odd pixels)
JDI_R2	PA42	Red image data (even pixels)
JDI_G1	PA04	Green image data (odd pixels)
JDI_G2	PA43	Green image data (even pixels)
JDI_B1	PA03	Blue image data (odd pixels)
JDI_B2	PA02	Blue image data (even pixels)

触摸和背光接口¶

芯片支持I2C格式的触摸屏控制接口和触摸状态中断输入，同时支持1路PWM信号来控制背光电源的使能和亮度，如下表所示。

表4-11 触摸和背光控制连接方式

触摸屏和背光信号	管脚	详细描述
Interrupt	PA43	触摸状态中断信号（可唤醒）
I2C1_SCL	PA42	触摸屏I2C的时钟信号
I2C1_SDA	PA41	触摸屏I2C的数据信号
BL_PWM	PA01	背光PWM控制信号
Reset	PA44	触摸复位信号

存储¶

存储器连接接口描述¶

芯片支持外挂SPI Nor Flash、SPI NAND Flash、SD NAND Flash和eMMC 四种存储介质。

表4-12 SPI Nor/Nand Flash信号连接

Flash 信号	I/O信号	详细描述
CS#	PA12	Chip select, active low.
SO	PA13	Data Input (Data Input Output 1)
WP#	PA14	Write Protect Output (Data Input Output 2)
SI	PA15	Data Output (Data Input Output 0)
SCLK	PA16	Serial Clock Output
Hold#	PA17	Data Output (Data Input Output 3)

表4-13 SD Nand Flash和eMMC信号连接

Flash 信号	I/O信号	详细描述
SD2_CMD	PA15	命令信号
SD2_D1	PA17	数据1
SD2_D0	PA16	数据0
SD2_CLK	PA14	时钟信号
SD2_D2	PA12	数据2
SD2_D3	PA13	数据3

备注

eMMC芯片有VCC和VCCQ两种电源域，方式1：可以2个电源一起做控制，关机功耗低，但eMMC在sleep时恢复慢，CPU平均功耗高；方式2：可以单独控制VCC，VCCQ常供不断电，关机功耗比方式1高，但eMMC在sleep时恢复快，CPU平均功耗比方式1低。

启动设置¶

芯片支持内部合封Spi Nor Flash、外挂Spi Nor Flash、外挂Spi Nand Flash和外挂SD Nand Flash启动。其中：

SF32LB520Ux6 内部合封有flash，默认从内部合封flash启动
SF32LB523/5/7Ux6 内部合封psram，必须从外挂的存储介质启动

图4-8 Bootstrap管脚推荐电路图

表4-14 启动选项设置

Bootstrap[1] (PA13)	Bootstrap[0] (PA17)	Boot From ext memory
L	L	SPI Nor Flash
L	H	SPI Nand Flash
H	X	SD Nand Flash

启动存储介质电源控制¶

芯片支持对启动存储介质的电源开关控制，以降低关机功耗。电源开关的使能管脚必须使用PA21来控制，开关的使能电平要求是[高打开，低关闭]。

重要

SF32LB520Ux6 内部合封有flash，请给请使用VDD33_VOUT1给VDD18_VOUT供电，并且设置VDD18_VOUT内部的LDO为关闭状态。
SF32LB523/5/7Ux6 内部合封psram，使用内部的LDO供电，VDD18_VOUT外挂电源即可。
外供存储介质是Nor Flash时，使用VDD33_VOUT1供电，中间无需额外增加电源开关。
外供存储介质是SPI Nand、SD Nand时，使用VDD33_VOUT1供电，需要增加电源开关。
参考设计中，PA13和PA17都预留了上拉电阻位置，根据存储介质类型选择上拉电阻，电阻推荐7.5K。

按键¶

开关机按键¶

芯片的PA34支持长按复位功能，可以设计成按键，实现开关机+长按复位功能。PA34的长按复位功能要求高电平有效，所以设计成默认下拉为低，按键按下后电平为高，如图4-9所示。

图4-9 开关机按键电路图

机械旋钮按键¶

图4-10 开关机按键电路图

振动马达¶

芯片支持PWM输出来控制振动马达。

图4-11 振动马达电路图

音频接口¶

芯片的音频相关接口，如表4-15所示，音频接口信号有以下特点：

支持一路单端ADC输入，外接模拟MIC，中间需要加容值至少2.2uF的隔直电容，模拟MIC的电源接芯片MIC_BIAS电源输出脚；
支持一路差分DAC输出，外接模拟音频PA， DAC输出的走线，按照差分线走线，做好包地屏蔽处理，还需要注意：Trace Capacitor < 10pF, Length < 2cm。

表4-15 音频信号连接方式

音频信号	管脚	详细描述
BIAS	MIC_BIAS	麦克风电源
AU_ADC1P	ADCP	单端模拟MIC输入
AU_DAC1P	DACP	差分模拟输出P
AU_DAC1N	DACN	差分模拟输出N

模拟MEMS MIC推荐电路如图4-12所示，模拟ECM MIC 单端推荐电路如图4-13所示，其中MEMS_MIC_ADC_IN和ECM_MIC_ADC_IN连接到SF32LB52x的ADCP输入管脚。

图4-12 模拟MEMS MIC单端输入电路图

图4-13 模拟ECM单端输入电路图

模拟音频输出推荐电路如图4-14 所示，注意虚线框内的差分低通滤波器要靠近芯片端放置。

图4-14 模拟音频PA电路图

传感器¶

芯片支持心率、加速度和地磁等传感器。传感器的供电电源，选择Iq比较小的Load Switch来进行电源的开关控制。

UART和I2C管脚设置¶

芯片支持任意管脚UART和I2C功能映射，所有的PA接口都可以映射成UART或I2C功能管脚。

GPTIM管脚设置¶

芯片支持任意管脚GPTIM功能映射，所有的PA接口都可以映射成GPTIM功能管脚。

调试和下载接口¶

芯片支持DBG_UART接口用于下载和调试，通过3.3V接口的UART转USB Dongle板接PC机。

SWD接口和DGB_UART接口复用在PA18和PA19上，上电默认配置为DBG_UART功能。

DBG_UART支持单步调试，同时也支持log输出，具体参考SFtool和Impeller的使用手册。

表4-16 调试口连接方式

DBG信号	管脚	详细描述
DBG_UART_RXD	PA18	Debug UART 接收
DBG_UART_TXD	PA19	Debug UART 发送

产线烧录和晶体校准¶

思澈科技提供脱机下载器来完成产线程序的烧录和晶体校准，硬件设计时，请注意至少预留测试点：PVDD、GND、AVDD33、DB_UART_RXD、DB_UART_RXD，PA01。

详细的烧录和晶体校准见“**_脱机下载器使用指南.pdf”文档，包含在开发资料包中。

原理图和PCB图纸检查列表¶

见“Schematic checklist.xlsx”和“PCB checklist.xlsx”文档，包含在开发资料包中。

PCB设计指导¶

PCB封装设计¶

SF32LB52x系列芯片的QFN68L封装尺寸：7mmX7mmx0.85mm；管脚数：68；PIN 间距：0.35mm。详细尺寸如图5-1所示。

图5-1 QFN68L封装尺寸图

图5-2 QFN68L封装形状图

图5-3 QFN68L封装PCB焊盘设计参考图

PCB叠层设计¶

SF32LB52x系列芯片支持单双面布局，器件可以放到单面，也可以把电容等放到芯片的背面。PCB支持PTH通孔设计，推荐采用4层PTH，推荐参考叠层结构如图5-4所示。

图5-4 参考叠层结构图

PCB通用设计规则¶

PTH 板PCB通用设计规则如图5-5所示。

图5-5 通用设计规则

PCB走线扇出¶

QFN封装信号扇出，所有管脚全部通过表层扇出，如图5-6所示。

如图5-6 表层扇出参考图

时钟接口走线¶

晶体需摆放在屏蔽罩里面，离PCB板框间距大于1mm,尽量远离发热大的器件，如PA，Charge，PMU等电路器件，距离最好大于5mm以上，避免影响晶体频偏，晶体电路禁布区间距大于0.25mm避免有其它金属和器件，如图5-7所示。

图5-7 晶体布局图

48MHz晶体走线建议走表层，长度要求控制在3-10mm区间，线宽0.1mm，必须立体包地处理，并且远离VBAT、DC/DC及高速信号线。48MHz晶体区域下方表层及临层做禁空处理，禁止其它走线从其区域走，如图5-8，5-9，5-10所示。

图5-8 48MHz晶体原理图

图5-9 48MHz晶体走线模型

../_images/sf32lb52X-B-PCB-48M-ROUTE-REF.png

图5-10 48MHz晶体走线参考

32.768KHz晶体走线建议走表层，长度控制≤10mm，线宽0.1mm。32K_XI/32_XO平行走线间距≥0.15mm，必须立体包地处理。晶体区域下方表层及临层做禁空处理，禁止其它走线从其区域走，如图5-11，5-12，5-13所示。

图5-11 32.768KHz晶体原理图

图5-12 32.768KHz晶体走线模型

../_images/sf32lb52X-B-PCB-32K-ROUTE-REF.png

图5-13 32.768KHz晶体走线参考

射频接口走线¶

射频匹配电路要尽量靠近芯片端放置，不要靠近天线端。AVDD_BRF射频电源其滤波电容尽量靠近芯片管脚放置，电容接地管脚打孔直接接主地。RF信号的π型网络的原理图和PCB分别如图5-14，5-15所示。

图5-14 π型网络以及电源电路原理图

图5-15 π型网络以及电源PCB布局

射频走线建议走表层，避免打孔穿层影响RF性能，线宽最好大于10mil，需要立体包地处理，避免走锐角和直角。射频线做50欧阻抗控制，两边多打屏蔽地孔，如图5-16, 5-17所示。

图5-16 RF信号电路原理图

图5-17 RF信号PCB走线图

音频接口走线¶

AVDD33_AUD是音频的供电管脚，其滤波电容靠近对应管脚放置，这样滤波电容的接地脚可以良好地连接到PCB的主地。MIC_BIAS是给麦克风外设供电的电源输出管脚，其对应滤波电容靠近对应管脚放置。同样AUD_VREF管脚的滤波电容也靠近管脚放置，如图5-18a，5-18b所示。

../_images/sf32lb52X-B-SCH-AUDIO-PWR.png

图5-18a 音频相关电源滤波电路

../_images/sf32lb52X-B-PCB-AUDIO-PWR.png

图5-18b 音频相关电源滤波电路PCB参考走线

模拟信号输入ADCP管脚，对应电路器件尽量靠近芯片管脚放置，走线线长尽量短，做立体包地处理，远离其它强干扰信号，如图5-19a，5-19b所示。

../_images/sf32lb52X-B-SCH-AUDIO-ADC.png

图5-19a 模拟音频输入原理图

../_images/sf32lb52X-B-PCB-AUDIO-ADC.png

图5-19b 模拟音频输入PCB设计

模拟信号输出DACP/DACN管脚，对应电路器件尽量靠近芯片管脚放置，每一路P/N需要按照差分线形式走线，走线线长尽量短，寄生电容小于10pf，需做立体包地处理，远离其它强干扰信号，如图5-20a，5-20b所示。

../_images/sf32lb52X-B-SCH-AUDIO-DAC.png

图5-20a 模拟音频输出原理图

../_images/sf32lb52X-B-PCB-AUDIO-DAC.png

图5-20b 模拟音频输出PCB设计

USB接口走线¶

USB走线PA35(USB DP)/PA36(USB_DN) 必须先过ESD器件管脚，然后再到芯片端，要保证ESD器件接地管脚能良好连接主地。走线需按照差分线形式走，并做90欧差分阻抗控制，且做立体包处理，如图5-21a，5-21b所示。

5-21a USB信号原理图

5-21b USB信号PCB设计

图5-22a为USB信号的元件布局参考图，图5-22b为PCB走线模型。

../_images/sf32lb52X-B-PCB-USB-LAYOUT.png

图5-22a USB信号器件布局参考

../_images/sf32lb52X-B-PCB-USB-ROUTE.png

图5-22b USB信号走线模型

SDIO接口走线¶

SDIO信号走线尽量一起走，避免分开走，整个走线长度≤50mm, 组内长度控制≤6mm。SDIO接口时钟信号需立体包地处理，DATA和CMD信号也需要包地处理，如图5-23a，5-23b所示。

图5-23a SDIO接口电路图

图5-23b SDIO PCB走线模型

DCDC电路走线¶

DC-DC电路功率电感和滤波电容必须靠近芯片的管脚放置。BUCK_LX走线尽量短且粗，保证整个DC-DC电路回路电感小；BUCK_FB管脚反馈线不能太细，必须大于0.25mm。所有的DC-DC输出滤波电容接地脚多打过孔连接到主地平面。功率电感区域表层禁止铺铜，临层必须为完整的参考地，避免其它线从电感区域里走线，如图5-24a，5-24b所示。

图5-24a DC-DC关键器件电路图

图5-24b DC-DC关键器件PCB布局图

电源供电走线¶

VCC为芯片内置PMU 模块电源输入脚，对应的电容必须靠近管脚放置，走线尽量的粗，不能低于0.4mm，如图5-25a，5-25b所示。

图5-25a VCC电源走线图

图5-25b VCC电源走线图

VDD_VOUT1、VDD_VOUT2、VDD_RET、VDD_RTC、VDD18_VOUT、VDD33_VOUT1、VDD33_VOUT2、AVDD33_AUD和AVDD_BRF等管脚滤波电容靠近对应的管脚放置，其走线宽必须满足输入电流要求，走线尽量短粗，从而减少电源纹波提高系统稳定性。

充电电路走线¶

VBUS和VBAT 分别为芯片内置充电模块输入输出管脚，对应的滤波电容需要靠近管脚放置。由于充电回路电流比较大，管脚走线线宽最小0.4mm以上，禁止敏感线线与其平行走，避免充电时被干扰。走线采用星形走线不要与其它走线公用走线路径，避免充电时干扰其它电路模块。

图5-26a VBUS&VBAT电源走线图

图5-26b VBUS&VBAT电源走线图

其它接口走线¶

管脚配置为GPADC 管脚信号，必须要求立体包地处理，远离其它干扰信号，如电池电量电路，温度检查电路等。

EMI&ESD¶

避免屏蔽罩外面表层长距离走线，特别是时钟、电源等干扰信号尽量走内层，禁止走表层。
ESD保护器件必须靠近连接器对应管脚放置，信号走线先过ESD保护器件管脚，避免信号分叉，没过ESD保护管脚。
ESD器件接地脚必须保证过孔连接主地，保证地焊盘走线短且粗，减少阻抗提高ESD器件性能。

其它¶

USB 充电线测试点必须放置在TVS 管前面，电池座TVS 管放置在平台前面其走线必须保证先过TVS 然后再到芯片端，如图5-27所示。

图5-27 电源TVS布局参考

图5-28 TVS走线参考

TVS 管接地脚尽量避免走长线再连接到地，如图5-28所示。

修订历史¶

版本	日期	发布说明
0.0.1	10/2024	初始版本
