SF32LB52-OED-6’-EPD开发板使用指南

开发板概述

SF32LB52-OED-6’-EPD是一款基于SF32LB52-MOD-1模组的电子墨水屏开发板，支持758 x 1024 (XGA) 6寸墨水屏，同时支持模拟MIC输入、模拟音频输出、SDIO接口、TF卡、A+G Sensor 和H+T Sensor等，为开发者提供丰富的硬件接口资源，可以用于开发各种电子墨水屏显示应用，帮助开发者简化硬件开发过程和缩短产品的上市时间。

开发板实物正面照

开发板实物背面照

特性列表

该开发板具有以下特性：

1. 模组：板载SF32LB52-MOD-1-N16R8模组，模组配置如下：

   • 标配SF32LB525UC6芯片，内置合封配置为：

     • 8MB OPI-PSRAM，接口频率144MHz

   • 128Mb QSPI-NOR Flash，接口频率72MHz，STR模式

   • 48MHz晶体

   • 32.768KHz晶体

   • 板载天线，或IPEX天线座，通过0欧电阻选择，默认为板载天线

   • 射频匹配网络及其它阻容感器件

2. 专用屏幕接口

   • 8bit EPD并行驱动接口，通过34pin FPC引出

   • 支持I2C接口的触摸屏

3. 音频

   • 支持模拟MIC输入

   • 模拟音频输出，板载Class-D音频PA

4. Sensor

   • 支持6轴Accelerometer+Gyroscope Sensor

   • 支持Humidity+Temperature Sensor

5. USB

   • Type C接口，支持板载USB转串口芯片，实现程序下载和软件DEBUG，可供电

6. Charger

   • 板载1A线性Charger，搭载1500mAh锂电池，支持充电器插入检测。

7. SD卡

   • 支持采用SPI接口的TF卡，板载Micro SD卡插槽

功能框图

开发板功能框图

组件介绍

SF32LB52-OED-6’-EPD开发板的主板是整个套件的核心，板载SF32LB52-MOD-1-N16R8模组，并提供34P FPC连接座连接EPD显示屏。

功能说明

墨水屏套件组装介绍

显示屏安装

墨水屏的LCD和TP是分开的FPC，分别通过FPC安装到开发板上，屏幕和TP的FPC柔性排线易损，安装时要小心。FPC安装如下图所示：

墨水屏显示和触摸接口安装照片

6寸墨水屏安装到开发板上：

墨水屏套件显示屏接口安装照片

墨水屏套件触摸屏接口安装照片

喇叭安装

开发板支持MX1.25类型2P端子接口的喇叭，喇叭推荐选3Ω/4W规格的，安装如下图所示：

墨水屏套件喇叭安装照片

电池安装

开发板支持MX1.25类型2P端子接口的锂电池，锂电池推荐1500mAh规格的，安装如下图所示：

墨水屏套件电池安装照片

墨水屏套件整机

显示屏、喇叭和电池安装到开发板上，正确安装后如下图所示：

墨水屏套件整机照片

应用程序开发

本节主要介绍硬件和软件的设置方法，以及烧录固件至开发板以及开发应用程序的说明。

必备硬件

• 1x SF32LB52-OED-6’-EPD（含SF32LB52-MOD-1-N16R8模组）

• 1x LCD模组(奥翼6寸墨水屏 OPM060DA)

• 1x 1000mAh ~ 1500mAh锂电池

• 1x USB2.0数据线（标准A型转Type-C型）

• 1x 电脑（Windows、Linux或macOS）

备注

1. 开发板使用时，必须插着电池，USB线只用于充电和串口调试或程序烧录。

2. 请确保使用适当的USB数据线，部分数据线仅可用于充电，无法用于数据传输和程序烧录。

可选硬件

• 1x扬声器

• 1x TF Card

硬件设置

准备好开发板，加载第一个示例应用程序：

1. 正确连接墨水屏屏幕排线到开发板上；

2. 正确连接电池到开发板上；

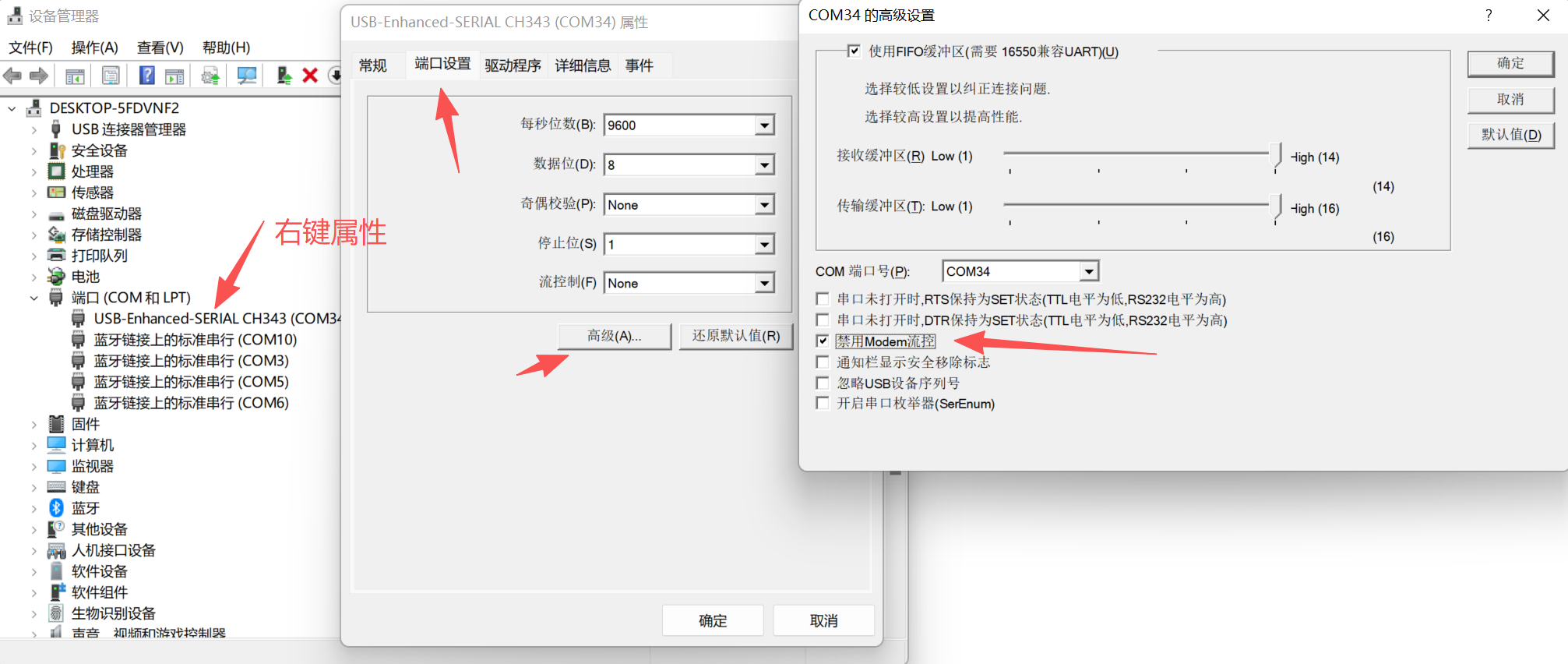

3. 打开思澈的SifliTrace工具软件，选择正确的COM口；

4. 插入USB数据线，分别连接PC与开发板的USB to UART端口；

5. LCD屏幕亮起，可以用手指与触摸屏进行交互。

硬件设置完成，接下来可以进行软件设置。

软件设置

SF32LB52-OED-6’-EPD的开发板，如何快速设置开发环境，请参考软件相关文档。

硬件参考

本节提供关于开发板硬件的更多信息。

GPIO分配列表

下表为 SF32LB52-MOD-1-N16R8 模组管脚的 GPIO 分配列表，用于控制开发板的特定组件或功能。

管脚	管脚名称	功能
1	GND	接地
2	PA_44	TPS_PWRCOM，EPD电源VCOM使能
3	PA_43	EDP_D7，EPD信号
4	PA_42	EDP_D6，EPD信号
5	PA_23	XTAL32K_XO，默认NC
6	PA_22	XTAL32K_XI，默认NC
7	PA_41	EDP_D5，EPD信号
8	PA_40	EDP_D4，EPD信号
9	PA_39	EDP_D3，EPD信号
10	PA_38	TPS_PWRUP，EPD电源上电控制
11	PA_37	EDP_D2，EPD信号
12	PA_36	SENSOR_SDA， 传感器I2C SDA接口
13	PA_35	SENSOR_SCL， 传感器I2C SCL接口
14	PA_34	HOME和长按复位按键
15	PA_33	ADC功能按键，支持两个KEY
16	PA_32	CTP_3.3V电源使能
17	VDD33_VOUT2	3.3V电源输出（默认无输出，需要软件配置后才有输出）
18	PA_24	SPI1_DIO，SD卡接口信号
19	PA_25	SPI1_DI，SD卡接口信号
20	PA_26	CHG_STATUS，充电状态指示信号
21	PA_27	SD卡_CD信号，LED
22	PA_28	SPI1_CLK，SD卡接口信号
23	PA_29	SPI1_CS，SD卡接口信号
24	PA_30	CTP_INT，触摸屏中断信号
25	PA_31	CTP_RST，触摸屏复位信号
26	GND	接地
27	VSYS	3.2~4.7V电源输入
28	PA_20	TPS_WAKEUP，EPD电源唤醒信号
29	PA_19	DB_UART_TXD, 程序下载及软件调试接口
30	PA_18	DB_UART_RXD, 程序下载及软件调试接口
31	PA_11	TPS_SDA，触摸屏I2C
32	PA_10	TPS_SCL，触摸屏I2C
33	AU_DAC1P_OUT	模拟音频输出信号
34	AU_DAC1N_OUT	模拟音频输出信号
35	GND	接地
36	MIC_BIAS	MIC偏置电压
37	MIC_ADC_IN	MIC输入信号
38	PA_09	EDP_LE，EPD信号
39	PA_08	EDP_D1，EPD信号
40	PA_07	EDP_D0，EPD信号
41	PA_06	EDP_SPH，EPD信号
42	PA_05	EDP_OE，EPD信号
43	PA_04	EDP_CLK，EPD信号
44	PA_03	EDP_GMODE，EPD信号
45	PA_02	AU_PA_EN，音频功放使能信号
46	PA_01	EDP_CPV，EPD信号
47	PA_00	EDP_STV，EPD信号
48	GND	接地
49	GND	接地
50	GND	接地
51	GND	接地
52	GND	接地
53	GND	接地
54	GND	接地
55	GND	接地
56	GND	接地
57	GND	接地
58	GND	接地
58	GND	接地
60	GND	接地
61	VBATS	电池电压检测输入
62	NC	NO Connection
63	PA_15	NO Connection
64	PA_16	NO Connection
65	PA_17	NO Connection
66	PA_14	NO Connection
67	PA_13	NO Connection
68	PA_12	NO Connection

重要

1. SF32LB52-OED-6’-EPD适配SF32LB52-MOD-1模组。

2. 模组17管脚是3.3V电源输出（默认无输出，需要软件配置后才有输出）。

3. 模组27管脚VBAT未3.2~4.7V电源输入。

4. SF32LB-MOD-1模组的VBAT电源的开机阈值设置为3.58V，关机阈值设置为3.48V。非电池类供电应用，推荐VBAT供3.8V电压。

5. 模组62管脚为NC。

6. 模组63~68管脚默认为模组内部连接Nor Flash，开发板无法使用；若要使用SDIO接口，请选择无flash版本的模组。

34p 墨水屏LCD FPC接口定义

管脚	管脚名称	功能
1	VNEG	Negative power supply source driver
2	VGL	Negative power supply gate driver
3	VSS	Ground
4	NC	NO Connection
5	NC	NO Connection
6	VDD	Digital power supply drivers
7	VSS	Ground
8	CLK	Clock source driver
9	VSS	Ground
10	LE	Latch enable source driver
11	OE	Output enable source driver
12	SPH	Start pulse source driver
13	D0	Data signal source driver
14	D1	Data signal source driver
15	D2	Data signal source driver
16	D3	Data signal source driver
17	D4	Data signal source driver
18	D5	Data signal source driver
19	D6	Data signal source driver
20	D7	Data signal source driver
21	VCOM	Common connection
22	NC	NO Connection
23	NC	NO Connection
24	NC	NO Connection
25	NC	NO Connection
26	VSS	Ground
27	GMODE	Output mode selection gate driver
28	CPV	Shift clock input
29	STV	Start pulse gate driver
30	NC	NO Connection
31	VBORDER	Border connection,NO Connection
32	VSS	Ground
33	VPOS	Positive power supply source driver
34	VGH	Positive power supply gate driver

8p CTP FPC接口定义

管脚	管脚名称	功能
1	VSS	Ground
2	VSS	Ground
3	PA_11	CTP I2C_SDA
4	PA_10	CTP I2C_SCL
5	PA_29	CTP INT
6	PA_31	CTP RTN
7	NC	NO Connection
8	VDD_3V3	3.3V Power output

供电说明

开发板只支持电池供电，连接器H20接锂电池供电。

USB-TypeC的VBUS只是用来充电，不能给板子直接供电运行。

硬件设置选项

通过USB-to-UART端口连上USB线，打开思澈科技的程序下载工具，选取相应的COM口和程序。

1. 下载模式

• 勾选BOOT项，上电，开机后进入下载模式，就可以完成程序的下载。

2. 软件开发模式

• 去掉BOOT项，上电，开机后进入串口log打印模式，便进入软件调试模式。

具体请参考 固件烧录工具 Impeller

充电及电池选型

开发板集成了LP4056HSPF 线性充电芯片，最大支持1A充电电流，默认设置为1000mA恒流充电电流。

电池推荐选取1500mAh单芯聚合物锂电池，电池接口为MX1.25mm连接器，极性请参考开发板上电池座丝印。

LCD显示屏接口

开发板支持并口墨水屏，接插件为34p-0.5pitch FPC，双侧触点上下接触。 信号线序请参考上文定义。

• 已支持屏型号：奥翼 OPM060DA

音频接口

开发板板载MEMS MIC和音频功放芯片。

• 支持板上mic的音频信号输入。

• 支持外接喇叭（最大支持3W/4欧姆），喇叭接插件规格（MX1.25mm连接器）。

样品获取

墨水屏开发板超低功耗电子书电子桌牌

相关文档

• DS5203-SF32LB52-MOD-1技术规格书

• SF32LB52-OED-6’-EPD设计图纸

• SiFli EPD_Reader开源软件
